| Кол-во горизонтальных шпинделей: | от 31 + 31 до 48 + 48 |
| Макс.длина заготовки: | 3200 мм |
| Мощность шпинделя: | 9 кВт (13 л.с.) |
| Скорость вращения шпинделя: | от 6000 об/мин |
Область применения
Сверлильные станки с ЧПУ SCM Morbidelli серии UX – это обрабатывающие центры, предназначенные для выполнения операций сверления, фрезерования, пазования и забивки шкантов и соединяющие в себе эффективность сверлильных линий с гибкостью обрабатывающих центров.
Преимущества
- Центры Morbidelli серии UX оборудованы нижними и верхними рабочими группами, позволяющими обрабатывать противоположные поверхности;
- Модели данной серии могут эффективно работать как отдельно, так и встраиваться в производственные линии с помощью различных систем перемещения панелей с автоматической загрузкой и выгрузкой;
- Отсутствуют затраты времени на переналадку таких станков благодаря фиксации панели с двумя независимыми зажимами;
- Практичное, простое, но мощное специализированное программное обеспечение помогает оптимизировать все фазы обработки;
- Станки Morbidelli серии UX отличаются самой высокой производительностью в своем классе, получаемой за минимальное количество тактов хода шпинделя.
Особенности конструкции
- Станина с замкнутой портальной конструкцией О-образного сечения из сварной стали обеспечивает максимальную жесткость рабочих групп, необходимую для наилучшего качества обработки детали;
- Сверлильная голова последнего поколения с технологией RO.AX (Rotoaxial spindle technology) включает до 136 независимых шпинделей и исключает возможность появления люфтов рабочего инструмента;
- Рабочий стол разработан для выполнения любых обработок в пространстве между суппортами. Он оборудован роликами из специального материала, который не повреждает поверхность панелей в процессе их перемещения;
- 3 пневматических прижима имеют опорные ролики, обеспечивающие высокоточное базирование панели относительно рабочего стола;
- Жесткие прижимы на входе и выходе из рабочей зоны гарантируют надежное позиционирование детали при обработке;
- Независимые зажимы, фиксирующие панель для перемещения по оси X, позволяют выполнять сверления и фрезерования в зоне, перекрытой самим зажимом. Это стало возможным благодаря новой геометрии с оптимизацией перехвата детали;
- Две направляющие, бесколлекторные двигатели и механизм типа шестерня - зубчатая рейка обеспечивают жесткость перемещения и точность позиционирования (+/- 0,005 мм) при его скорости до 120 м/мин;
- Станки управляются мощным ЧПУ Morbidelli на основе среды Windows, предназначенным для сверлильно-фрезеровальных обрабатывающих центров с интерфейсом, устанавливаемым на персональном компьютере.
- Основные характеристики программного обеспечения:
- Управление оснащением с отображением инструментов и графической поддержкой во избежание ошибок ввода данных;
- Немедленный прямой импорт файлов в формате DXF;
- Оптимизированное динамическое сверление;
- Графическая и синтаксическая поддержка для ускорения операций ввода данных;
- Параметрическое программирование в целях автоматического обновления программы при изменениях размеров обрабатываемых деталей, что позволяет избегать создания новой программы;
- Самодиагностика и выдача сигналов о возможных ошибках и аномалиях в работе с помощью диагностических сообщений на языке пользователя, онлайн-руководство по эксплуатации для того, чтобы позволить быстро понять и устранить проблему;
- Графическая помощь для позиционирования суппортов во избежание столкновений с инструментами в случае сквозного сверления и фрезерования, а также для устранения необходимости производить пробные обработки непосредственно на станке;
- Исполнение программ путем сканирования штрих-кодов.
Дополнительные опции
- Дополнительные горизонтальные шпиндели с регулируемым шагом;
- 1+1 группа автоматической пилы с поворотом на угол 0/90° с креплением под сверло;
- 1+1 электрошпиндель мощностью 4,4 кВт ISO30 или 7,5 кВт HSK63F;

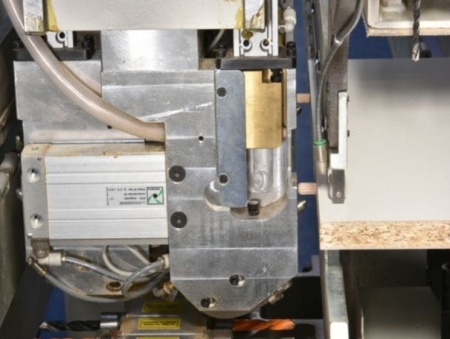

- 1+1 система шкантозабивки на верхней голове;
- 2 шпинделя для сверления со стороны зажимов на верхней голове;
- 1+1 встроенная головка для сверления под петли вместо 3+3 вертикальных шпинделей.
|
Характеристики |
UX 100 |
UX 200 |
UX 200 D |
|
Оси: |
|||
|
Максимальная длина панели, мм |
3200 |
||
|
Максимальная ширина панели, мм |
1300 |
||
|
Максимальная толщина панели, мм |
80 |
||
|
Максимальный вес панели, кг |
100 |
||
|
Максимальная скорость по осям X-Y-Z, м/мин |
125 – 35 – 30 |
||
|
Сверлильная голова (базовая комплектация): |
|||
|
Количество вертикальных шпинделей, шт. |
31 + 31 |
48 + 48 |
|
|
Скорость вращения вертикальных шпинделей, об/мин |
От 6000 |
||
|
Количество горизонтальных шпинделей, шт. |
8(X) / 4(Y) |
16(X) / 4(Y) |
|
|
Скорость вращения горизонтальных шпинделей, об/мин |
От 6000 |
||
|
Диаметр интегрированной пилы по оси Х, мм |
125 |
- |
|
|
Скорость вращения интегрированной пилы по оси Х, об/мин |
7500 |
- |
|
|
Электрошпиндель (опция): |
|||
|
Мощность (S6), кВт (л.с.) |
9,5 (13) |
||
|
Максимальная скорость, об/мин |
24000 |
||
|

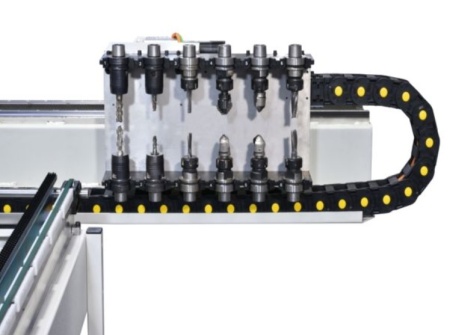

Доступные инструменты, шт. |
6 + 6 |
||
