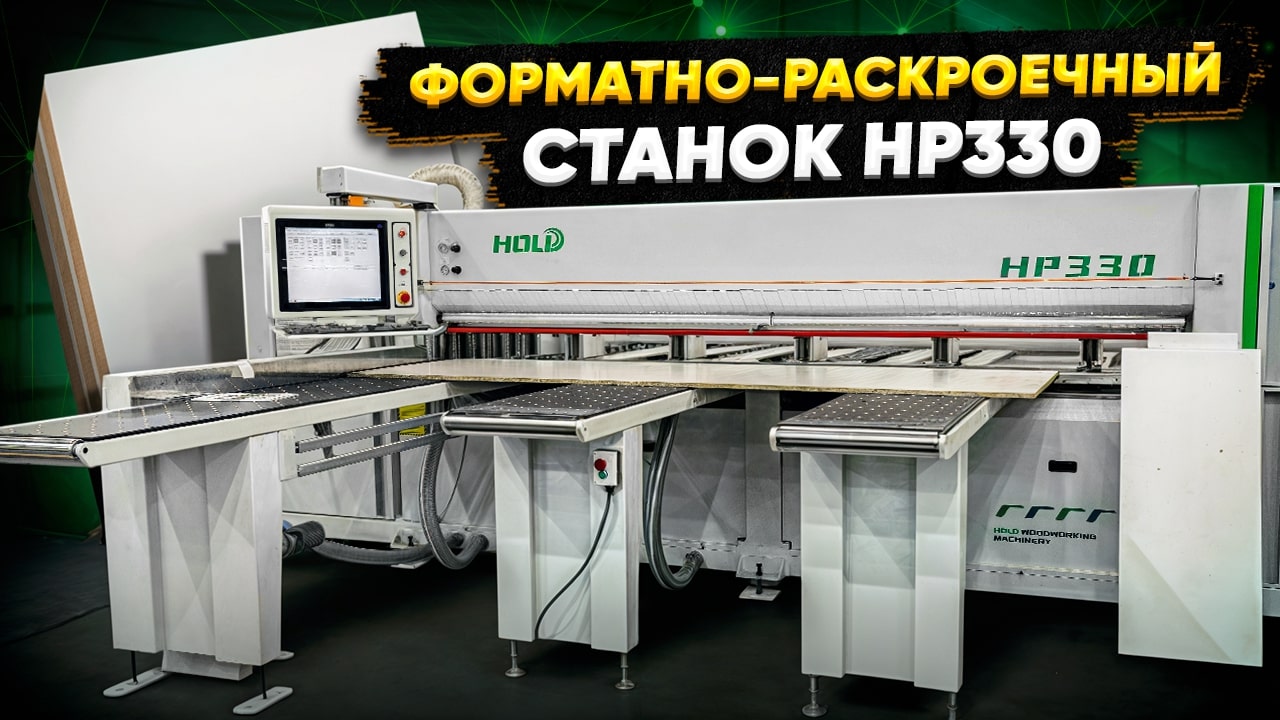

Форматно-раскроечный центр с ЧПУ HOLD HP330

Назначение

Форматно-раскроечный центр с ЧПУ HOLD HP330 предназначен для точного и быстрого пакетного раскроя плитных материалов с предварительным подрезом нижней кромки. Конструкция станка обеспечивает чистый рез без сколов при обработке ламинированных поверхностей и высокую повторяемость размеров деталей. Оборудование разработано для стабильной работы в условиях крупносерийного и массового производства, минимизируя влияние человеческого фактора за счёт автоматизированного управления.

Область применения

HOLD HP330 (пильный центр с передней загрузкой) применяется на мебельных и деревообрабатывающих предприятиях, ориентированных на серийное изготовление корпусной мебели. Станок используется:

• в мебельных фабриках;
• в столярных производствах;
• на участках автоматизированного раскроя плит;
• в производственных линиях с оптимизацией карт раскроя.

Обрабатываемые материалы: МДФ, ДВП, ДСП, ЛДСП и другие плитные материалы.

Основные преимущества

Точность и качество раскроя Основная пила с интеллектуальным подъёмом автоматически регулирует высоту пропила в зависимости от толщины материала, обеспечивая оптимальные условия резания. Максимальная высота пропила составляет 100 мм, что позволяет эффективно обрабатывать пакеты плит. Подрезная пила диаметром 160 мм предотвращает образование сколов на декоративных покрытиях. Высокая производительность Пильная каретка приводится в движение серводвигателем мощностью 1,8 кВт с реечной передачей, обеспечивая:

• скорость пиления вперёд до 80 м/мин;
• скорость возврата до 100 м/мин.

Толкатель также оснащён сервоприводом 1,8 кВт, что гарантирует точную и стабильную подачу материала. Надёжная фиксация заготовок Пакет плит надёжно удерживается 8 пневматическими захватами, которые обеспечивают деликатную фиксацию без повреждения поверхности и стабильную подачу в зону раскроя. Пневматический боковой выравниватель ускоряет операцию прижима и повышает точность позиционирования. Современное управление Интегрированный промышленный компьютер с сенсорным экраном обеспечивает удобную и безопасную эксплуатацию. Система управления позволяет:

• создавать и редактировать карты раскроя;
• моделировать процесс пиления;
• интегрироваться с программами оптимизации;
• работать с системами штрихкодирования и автоматизации производства.

Особенности конструкции

Форматно-раскроечный центр HOLD HP330 оснащён подающим и рабочими столами с воздушным подувом и стальными шариками. Длина первого подающего стола составляет 2800 мм, что облегчает работу с крупноформатными заготовками и снижает нагрузку на оператора. Рабочий стол в зоне раскроя выполнен из стали с хромированным покрытием, защищающим поверхность плит от царапин и механических повреждений. Пильный узел перемещается по двум стальным круглым направляющим с сервоприводом, обеспечивая:

• плавный и стабильный ход;
• высокую точность реза;
• надёжную работу при интенсивной эксплуатации.

Основная пила диаметром 400 мм отличается прочной конструкцией и оснащена фиксатором гайки, что повышает надёжность и безопасность обслуживания. Привод толкателя реализован по схеме «шестерня – рейка», обеспечивая точную подачу пакета заготовок. Электрические компоненты системы управления выполнены на базе решений известных мировых производителей и обладают высокой помехоустойчивостью, что обеспечивает стабильную и энергоэффективную работу оборудования.

Элементы конструкции

Комплектация cтандартная

• Система управления
• Программное обеспечение + принтер этикеток
• Подающий, рабочий воздушный стол
• Рабочий стол в зоне раскроя
• Боковой выравниватель
• Пильный узел
• Высокоточная основная пила
• Серводвигатель пильной каретки
• Пневматические захваты 8 шт.
• Привод толкателя
• Двигатель основной пилы
• Система управления
