Сверлильно-присадочный станок MAGGI BORING SYSTEM 21 PRESTIGE

Область применения

Сверлильно-присадочный станок BORING SYSTEM 21 PRESTIGE предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях деталей на мебельных и деревообрабатывающих производствах под углами 0 – 45 – 90 град. Является универсальным станком, получившим широкое применение как в небольших цехах, так и на различных фабриках по производству мебели.

Основные преимущества

• Размер рабочего стола 885x375 мм
• Задняя направляющая, позволяющая выполнять сверление на расстоянии до 300 мм от края панели
• Стальной фрезерованный и шлифованный рабочий стол
• Для быстрой перенастройки глубины сверления применено запатентованное устройство "SPIRAL SYSTEM"
• Подача и поворот многошпиндельной головы осуществляются за счет пневматики до 0 – 45 - 90°
• Регулируемые чугунные боковые упоры оснащены миллиметровой шкалой с линзами
• Использование широкого диапазона сверл различного вращения и длины, диаметром от 1,5 мм до 40 мм
• Боковая направляющая L=3000 мм (2 секции по 1500х120х60 мм) с перекидными упорами для больших деталей
• Два упора для позиционирования детали на расстоянии 37 мм от шпинделей при сверлении под петли.
• Машина изготовлена в соответствии со стандартами ЕС

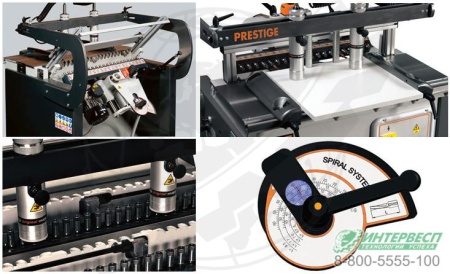

Элементы конструкции

Сверлильная группа

Сверлильная Группа

Присадочная группа предназначена для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях деталей на мебельных и деревообрабатывающих производствах под углами 0 – 45 – 90 град. Гребенка с выборкой под чашечные сверла диаметр до 40 мм.

Пневмоприжимы

Пневмоприжимы

Деталь жестко фиксируется двумя вертикальными пневматическими прижимами, что позволяет произвести сверление без сдвига детали.

Система регулировки глубины сверления

Система Регулировки Глубины Сверления

Быстрая настройка глубины сверления

Запатентованное устройство "SPIRAL SYSTEM" является эксклюзивной разработкой производителя и предназначено для быстрой настройки глубины сверления.

С помощью специальной шкалы, учитывающей толщину заготовки и длину используемого сверла, выставляется максимальный ход сверлильной головки в горизонтальном или вертикальном направлении.

Базирующие линейки

Базирующие Линейки

Станок оснащен 3-х метровой линейкой, состоящей из 2-х секций по 1,5 метра.

В базовом оснащении поставляется 2 перекидных алюминиевых упора + 2 дополнительных, доступны, как опция.

Фрезерованная гребенка

Фрезерованная Гребенка

Гребенка с выборкой под чашечные сверла.

Основные компоненты

Запатентованное устройство "SPIRAL SYSTEM" является эксклюзивной разработкой производителя и предназначено для быстрой настройки глубины сверления

Комплектация cтандартная

BORING SYSTEM 21:

• 3-х метровоя линейка
• 2 откидных упора
• 2 пневмоприжима
• 5 быстросменных патрона

Комплектация дополнительная

• 2 откидных упора
• Толщина заготовки: 130 мм
• Мощность мотора: 1,5 кВт
• Приспособление для зеркального выставления упоров
• Приспособление для сверление под петли под фурнитуру
