Область применения
Обрабатывающий центр с ЧПУ BJD X232 2030 NESTING LINE используется на производствах по изготовлению мебели из плит, корпусной и офисной мебели, мебели по индивидуальным заказам, гардеробных, шкафов-купе, кухонных наборов, компьютерных столов и т.д.
Преимущества
- Прочная сварная станина из толстостенной стали, прошедшая дополнительную закалку и отпуск металла, что обеспечивает высочайшие показатели жесткости и прочности и отсутствие внутренних напряжений материала.
- Направляющие увеличенного сечения 25х25 мм с двух- и четырехрядными ползунами, подшипники с предварительным натягом – обеспечивают высокую точность и стабильность перемещения при высоких динамических нагрузках на весь период эксплуатации. Шарико-винтовые пары со сдвоенной гайкой обеспечивают высокие показатели ускорений и гарантируют точное и скоростное резание материалов на любых режимах.
- Шесть вакуумных зон рабочего стола обеспечивают гибкость и надежную фиксацию заготовки практически любого размера в процессе обработки, что важно как для работы в автоматическом режиме с загрузкой/разгрузкой плитного материала, так и с отдельными деталями с ручной загрузкой/разгрузкой в зону обработки. Также это сокращает время на вспомогательные операции.
- Система ЧПУ и серводвигатели Syntec, электро-шпиндель 9 кВт и сверлильная голова с 9 шпинделями обеспечивают повышенную эффективность фрезерной обработки и сверления деталей сложных конфигураций. Сервоприводы обеспечивают сокращение времени смены инструмента и увеличение объема производства до 30%.

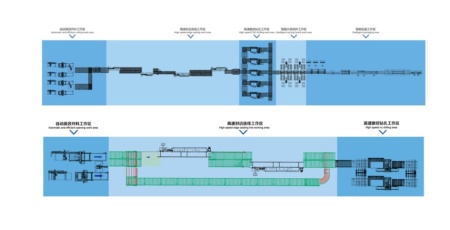

- В соответствии с различными производственными задачами ячейка может быть интегрирована в производственные линии, что оптимально для подключения и одновременного использования нескольких машин.
Особенности конструкции
- система чпу syntec (интегрированная)
Высокая чувствительность и стабильность работы. Конструкция панели и интерфейс оператора максимально интуитивны, удобны и комфортны. Оператор имеет возможность выполнять полный функционал после обучения, без необходимости привлечения технических специалистов. Станок работает быстро и стабильно, обеспечивая прирост производительности.
- серводвигатели syntec
Обладают высочайшей производительностью, обеспечивают перемещения с высокой скоростью и точностью. Нет необходимости возврата к начальной точке, обработка может быть продолжена после остановки или перезапуска. Высокие показатели крутящего момента (может достигать до 350%) с нулевой скорости, обеспечивают высокую грузоподъемность, точность и ускорение.
- шпиндель и сверлильная группа
Мощный высокочастотный шпиндель, максимальная скорость 24000 об/мин.
Сверлильная группа с 9 вертикальными шпинделями, один шпиндель для смены инструмента, сокращение времени смены инструмента до 30-40%.
- револьверный инструментальный магазин на подвижном портале
Емкость магазина в 20 ед. сокращает время смены инструмента, позволяет обрабатывать детали сложной конфигурации.
- автоматическая загрузка плит
С помощью функции захвата автоматически загружается лист, опускается в рабочую зону после сброса давления, тем самым снижается время загрузки/разгрузки и увеличивается производительность.
Компоненты станка
- Система ЧПУ, рабочие оси Syntec;
- Двигатели BJD Customized;
- Сверлильная группа (9 шпинделей) BJD Customized;
- Инвертер HPmont;
- Зубчатая рейка PMI/HIWIN (Тайвань);
- Призматические направляющие PMI/HIWIN (Тайвань);
- Электрические компоненты станка Schneider;
- Шпиндели сверлильной группы Rotean (Тайвань);
- Редукторы Shimpo (Япония).
Модель |
BJD X232 2030 NESTING LINE |
Размеры рабочего стола, мм |
2100х3000 |
Макс. скорости перемещения по осям X/Y/Z, м/мин |
80/80/25 |
Система ЧПУ, Рабочие оси |
3 оси |
Тип двигателей |
Серводвигатели |
Электро-шпиндель, кВт |
9 (воздушное охлаждение) |
Сверлильная группа (9 шпинделей), кВт |
2,2 |
Тип привода по осям, X и Y |
Редуктор + Рейка-Шестерня |
Тип привода по оси, Z |
Шарико-Винтовая пара |
Функция автоматической смены инструмента |
В комплекте |
Инвертер |
11 кВт |
Вакуумные зоны рабочего стола |
8 вакуумных зон |
Рабочее давление воздуха, bar |
≥ 6,0 |
Функция пылеудаления очистки стола |
В комплекте |
Зубчатая рейка |
Высокоточная шлифованная |
Призматические направляющие |
Высокоточные закаленные, 25х25 мм |
Вакуумный насос (водяного типа), м3/час / кВт |
400 / 11 |
Электрические компоненты станка | Schneider |
Шпиндели сверлильной группы | Rotean |
Редукторы | Shimpo |
Питание |
380В/ 50Гц |
Рабочее давление воздуха, bar |
≥ 6,0 |
Габариты станка, мм |
11000х3100х2500 |
