Высота обработки по оси Z: | 320 мм |
Мощность: | 20 кВт |
Рабочая зона X/Y: | 2100 х 3000 мм |
Скорость рабочего хода: | 0 – 20 м/мин |
Область применения
Фрезерный станок с ЧПУ HCM P 2030 ATA-V предназначен для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости.
Он подходит для обработки древесины любых пород, композитных материалов (ДСП, ДВП, МДФ, фанера и т.д.), «Alucobond», «Dibond», любых полистиролов (в том числе ПВХ и полистиролов с поликарбонатом), гетинакса, искусственного камня, акрилового стекла и оргстекла, модельного пластика и т.п.
Станок HCM P 2030 ATA-V может использоваться для производства:
- Простых и сложных фасадов (в том числе с художественной резьбой), сложных накладок на мебель, элементов эксклюзивной мебели и интерьеров;
- Криволинейного раскроя ДСП, ДВП, МДФ, в том числе ламинированных панелей;
- Элементов каминов и бильярдных столов, барельефов, канделябров, лестниц, плинтуса с резьбой любой сложности;
- Рам для зеркал, панно, изображений и скульптуры людей и животных, сувенирной продукции, шкатулок, письменных наборов, объемных логотипов, часов, оружейных прикладов и лож, музыкальных инструментов;
- Фигурных наличников на окна и двери с резьбой насквозь;
- Декоративных элементов для украшения деревянных домов, бань и ресторанов;
- Балясин для отделки веранд и беседок, ограды и т.д.
- Мастер моделей, литьевых моделей, прототипов изделий, форм для вакуумной формовки, штампов и клише из различных типов материалов, в том числе модельного пластика и композитных материалов;
- Филенок, в том числе эксклюзивных с глубокой художественной резьбой;
- Инкрустации дверей вставками из ценных пород дерева;
- Эксклюзивных дверей из редких пород древесины;
- Объемных изделий из пластиков, ПВХ, акрила и других материалов;
- Логотипов, подставок, эмблем и т.д.
Преимущества
Модель выполнена с достаточным запасом прочности, что обеспечивает необходимую точность обработки заданных программой элементов.
Особенности конструкции
- За счет исключения люфта обеспечивается высокоточное перемещение шпиндельной площадки, а применение шарико-винтовой пары гарантирует сохранение точности при выполнении высокоскоростной обработки сложных изделий;
- Перемещение по осям X/Y обеспечивает косозубая система «шестерня-рейка». Зубья в ней нагружаются постепенно по мере захода их в зону зацепления, где всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением;
- Станок оснащен высокочастотным фрезерным шпинделем с воздушным охлаждением, мощностью 1,5 Квт, и возможной частотой вращения до 18 000 об/мин;

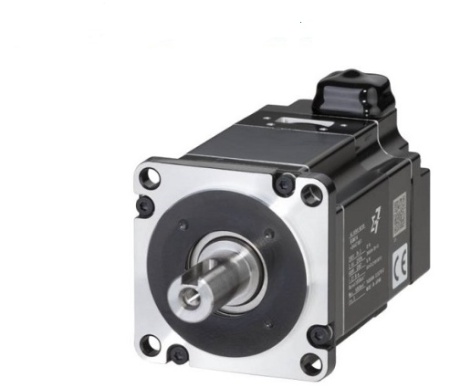

- Серво приводы X-Y-Z, установленные на каждом узле для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование шпинделя (до 0,01мм) в соответствии с заданной программой при высокой скорости перемещения. Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности и стабильности даже при работе в тяжелых производственных условиях;
- Вакуумный и механический стол с «Т»-пазами крепления 4 зоны позволяет быстро и неподвижно установить заготовку за счет мощной вакуумной станции. Это экономит время на установку. Также заготовку на стол можно крепить механически при помощи струбцин;
- Линейный магазин смены инструмента существенно экономит время на смене инструмента, когда это необходимо в технологическом процессе. Смена инструмента происходит полностью в автоматическом режиме и управляется ЧПУ станка;
- Вакуумный роторно-пластинчатый насос мощностью 5,5 кВт надежно фиксирует детали, способствует быстрой замене заготовок и продлевает срок службы рабочего стола;
- Централизованная система смазки дает возможность одним нажатием смазать направляющие по всем осям. При этом количество смазочного материала четко дозировано и расходуется в минимальном количестве;
- DSP контроллер обеспечивает быструю работу и автоматический контроль фрезерования по трем осям с высокой скоростью. Контроллер полностью автономный и не требует подключения ПК. Система управления использует стандартные G-коды, что позволяет формировать задания, используя самые распространенные программные пакеты: ArtCam, Type3, Pro-E, MasterCAM, UG, CAXA и т.п.
Параметры |
P 2030 ATA-V |
Рабочая зона (X х Y), мм |
2100х3000 |
Высота координаты Z, мм |
320 |
Тип передачи по оси Z |
ШВП |
Тип передачи по оси Y, X |
Косозубые рейки |
Тип привода по осям |
Серводвигатели |
Скорость рабочего хода, м/мин |
0 – 20 |
Скорость холостого хода, м/мин |
0 – 50 |
Шпиндель, кВт |
9,0 |
Охлаждения шпинделя |
Воздушное |
Частота вращения шпинделя, об/мин |
18 000 |
Смена инструмента |
Автоматическое, магазин 8 поз. |
Цанга |
ER32 |
Мах посадочный диаметр инструмента, мм |
20 |
Рабочий стол |
Вакуумный и механический с «Т»-пазами крепления, 4 зоны |
Команды управляющих программ |
G-code |
Система управления – тип ЧПУ |
DSP контроллер |
Напряжение питания, В |
380 |
Установочная мощность, кВт |
20,0 |
Габаритные размеры, мм |
4080х2250х1430 мм |
Вес, кг |
2200 |
