Фрезерный станок с ЧПУ BJD-Z5 2030

Область применения

Фрезерные станки с ЧПУ BJD-Z5 2030 используются при производстве мебели из плит, корпусной и офисной мебели, мебели по заказу, гардеробных, шкафов-купе, кухонных наборов, компьютерных столов и т.д.

Серия представлена 2-мя моделями:

• Z5 2030 – базовая модель;
• Z5 2030 NESTING LINE – дополнительно включает устройство загрузки/выгрузки и ПО NESTING.

Основные преимущества

Станина станка представляет собой прочную сварную конструкцию из толстостенной стали, прошедшую дополнительную закалку и отпуск металла, которые обеспечивают высочайшие показатели жесткости и прочности и отсутствие внутренних напряжений материала.

Особенности конструкции

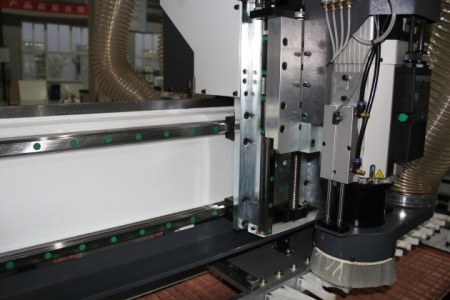

Направляющие увеличенного сечения 25х25 мм с двух- и четырехрядными ползунами, Подшипники с предварительным натягом обеспечивают высокую точность и стабильность перемещения при высоких динамических нагрузках на весь период эксплуатации. Шарико-винтовые пары со сдвоенной гайкой обеспечивают высокие показатели ускорений и гарантируют точное и скоростное резание материалов на любых режимах.

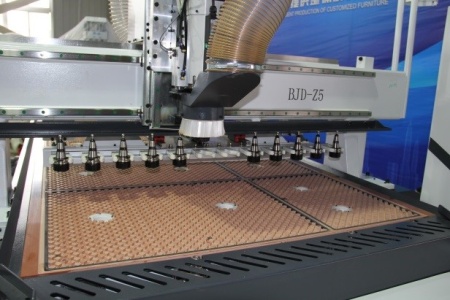

Восемь вакуумных зон рабочего стола обеспечивают гибкость и надежную фиксацию заготовки практически любого размера в процессе обработки, что важно как для работы в автоматическом режиме с загрузкой/разгрузкой плитного материала, так и с отдельными деталями с ручной загрузкой/разгрузкой в зону обработки. Это также сокращает время на вспомогательные операции.

Система ЧПУ и серводвигатели WEIHONG, электрошпиндель 9 кВт и сверлильная голова с 9 шпинделями обеспечивают повышенную эффективность фрезерной обработки и сверления деталей сложных конфигураций. Сервоприводы обеспечивают сокращение времени смены инструмента и увеличение объема производства до 30%.

Автоматическая система смазки обеспечивает эффективную смазку приводной части фрезерного станка и увеличивает срок службы станка.

В соответствии с задачами ячейка может быть интегрирована в производственные линии, что оптимально для подключения и одновременного использования нескольких машин.

• Система ЧПУ Syntec (интегрированная)

Высокая чувствительность и стабильность работы. Конструкция панели и интерфейс оператора максимально интуитивны, удобны и комфортны. Оператор приобретает полный функционал после обучения, без необходимости привлечения технических специалистов. Станок работает быстро и стабильно, обеспечивая прирост производительности.

• Серводвигатели

Обладают высочайшей производительностью, обеспечивают перемещения с высокой скоростью и точностью. Нет необходимости возврата к начальной точке, обработка может быть продолжена после остановки или перезапуска. Высокие показатели крутящего момента (может достигать до 350%) с нулевой скорости, обеспечивают высокие грузоподъемность, точность и ускорение.

• Шпиндель

Мощный высокочастотный шпиндель, максимальная скорость 18000 об/мин. 12 инструментов, автоматическая смена инструмента.

• Интегрированный портал

Интегрированная конструкция портала обеспечивает более стабильную работу.

• Направляющие

Улучшенные технические характеристики, большая контактная поверхность и высокая грузоподъемность при высокоскоростной обработке улучшают стабильность работы.

• Автоматическая загрузка плит (для версии NESTING LINE)

С помощью функции захвата автоматически загружается лист, опускается в рабочую зону после сброса давления, тем самым снижается время загрузки/разгрузки и увеличивается производительность.

Основные компоненты

• Система ЧПУ WEIHONG;
• Серводвигатели;
• Двигатели BJD;
• Инвертер HPmont;
• Зубчатая рейка PMI/HIWIN (Тайвань);
• Призматические направляющие PMI/HIWIN (Тайвань);
• Электрические компоненты Schneider/ Omron;
• Редукторы Shimpo (Япония).
