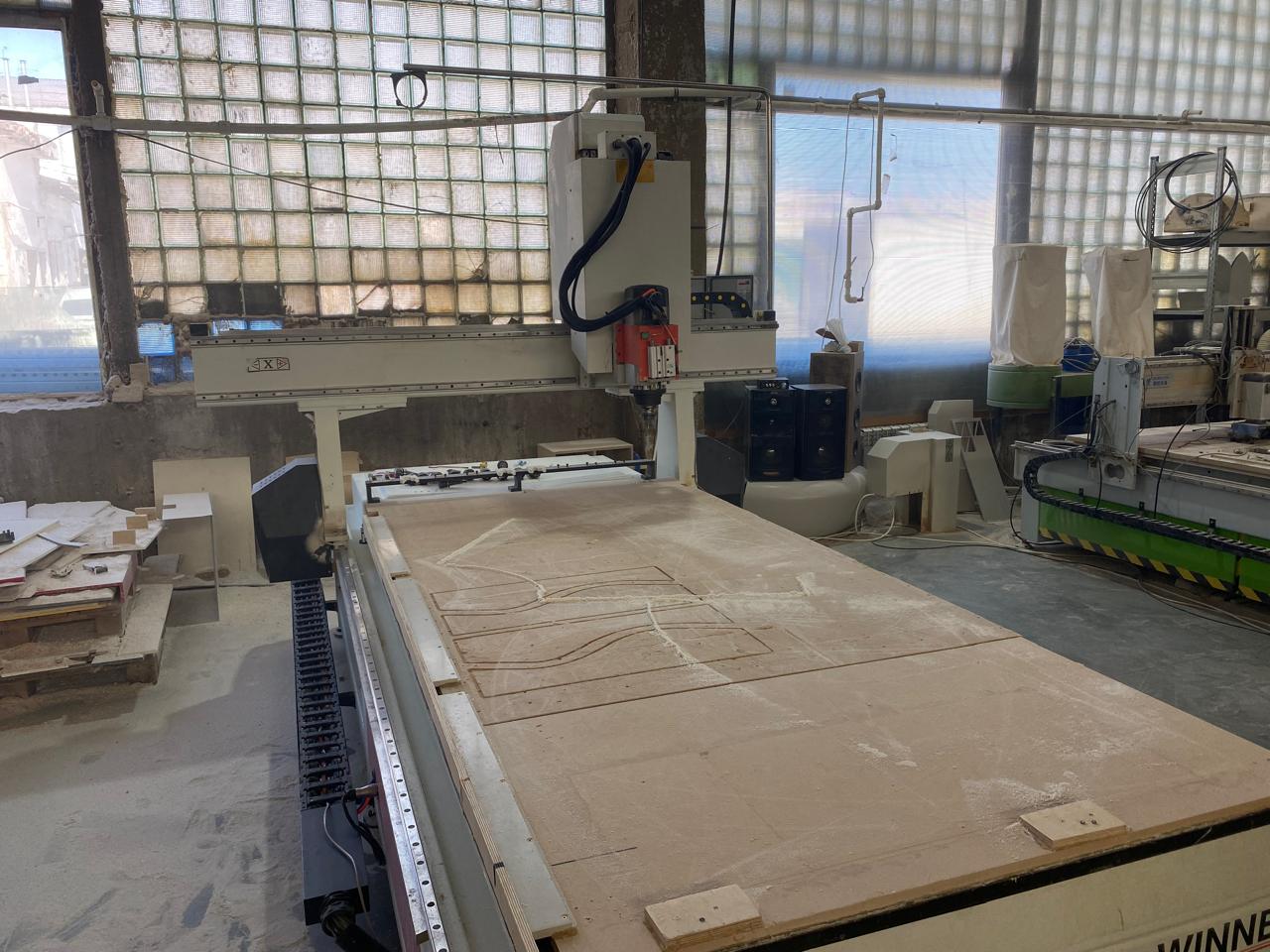

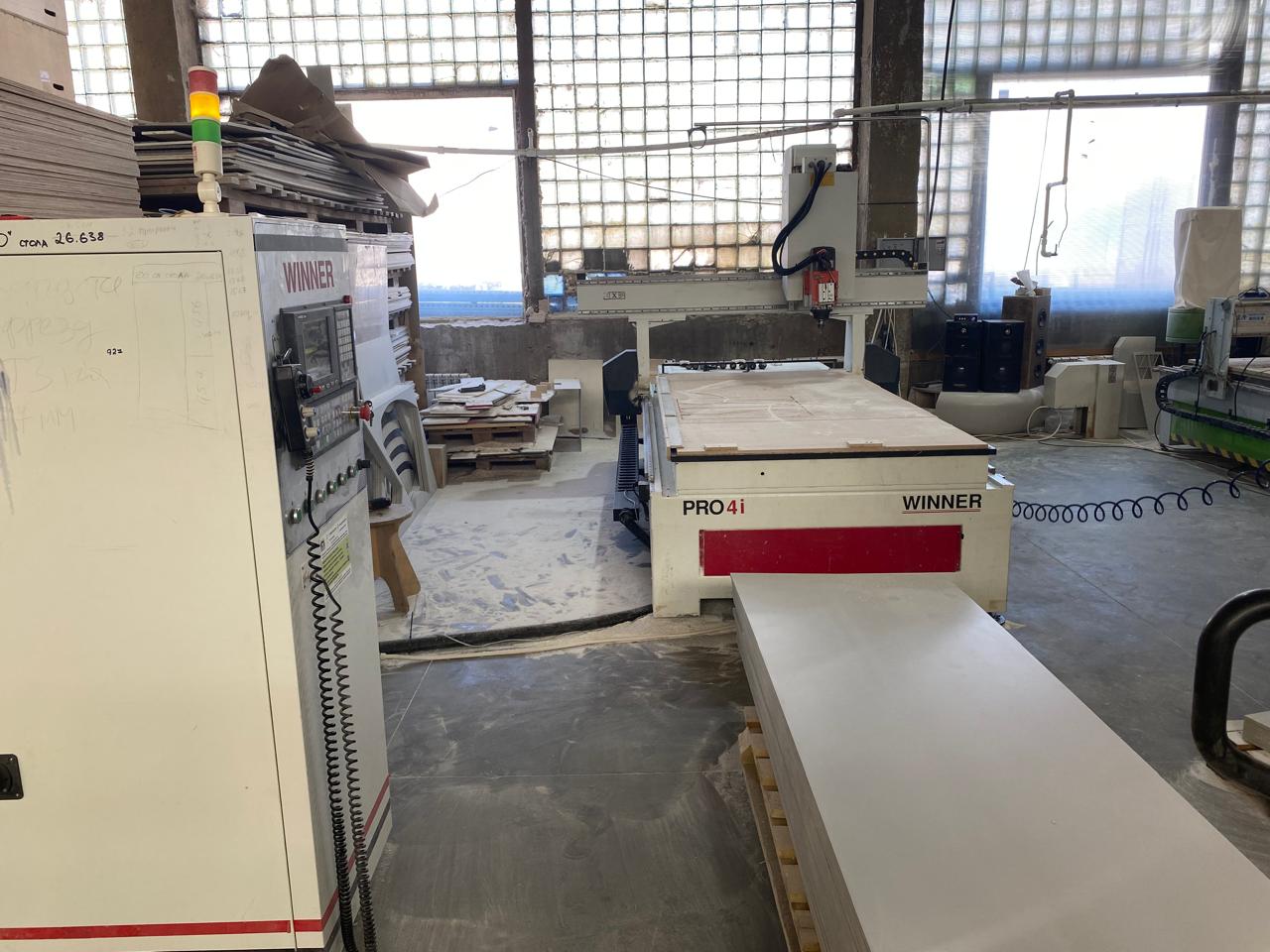

Фрезерный станок с ЧПУ WINNER PRO 4i

Область применения

Фрезерный станок с ЧПУ WINNER PRO 4i предназначен для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по 2D и в 3-х мерном пространстве 3D.

• МЕБЕЛЬНОЕ ПРОИЗВОДСТВО:

Простые и сложные фасады (в том числе с художественной резьбой), сложные накладки на мебель, элементы эксклюзивной мебели и интерьеров.

Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных панелей.

• ОТДЕЛКА ИНТЕРЬЕРОВ:

Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.

• ЭКСКЛЮЗИВНЫЕ ИЗДЕЛИЯ:

Рамы для зеркал, панно, изображения и скульптуры людей и животных, сувенирная продукция, шкатулки, письменные наборы, объемные логотипы, часы, оружейные приклады и ложе, музыкальные инструменты.

• ОТДЕЛКА ЭКСТЕРЬЕРОВ:

Фигурные наличники на окна и двери с резьбой насквозь

Декоративные элементы для украшения деревянных домов, бань и ресторанов

Балясины для отделки веранд и беседок, ограды и т.д.

• МОДЕЛЬНОЕ ПРОИЗВОДСТВО:

Изготовление мастер моделей, литьевых моделей, прототипов изделий, форм для вакуумной формовки, штампов и клише из различных типов материалов, в том числе модельного пластика и композитных материалов.

• ПРОИЗВОДСТВО АВТОРСКИХ ДВЕРЕЙ:

Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.

Инкрустация дверей вставками из ценных пород дерева, и т.д.

Изготовление эксклюзивных дверей из ценных и редких пород древесины.

• РЕКЛАМА:

Создание объемных изделий из пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

Основные преимущества

Подходит для обработки древесины любых пород, композитных материалов (ДСП, ДВП, МДФ, фанера и т.д.), «Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, акриловое стекло и оргстекло, модельный пластик и т.п.

Преимущества

Портал фрезерных станков с ЧПУ WINNER выполнен из высокопрочного сплава. Сам профиль портала имеет многочисленное внутреннее усиление продольными и поперечными ребрами жесткости, что обеспечивает высокую прочность и жесткость. А облегченная конструкция позволяет снизить нагрузку на систему перемещения портала и линейные подшипники.

---

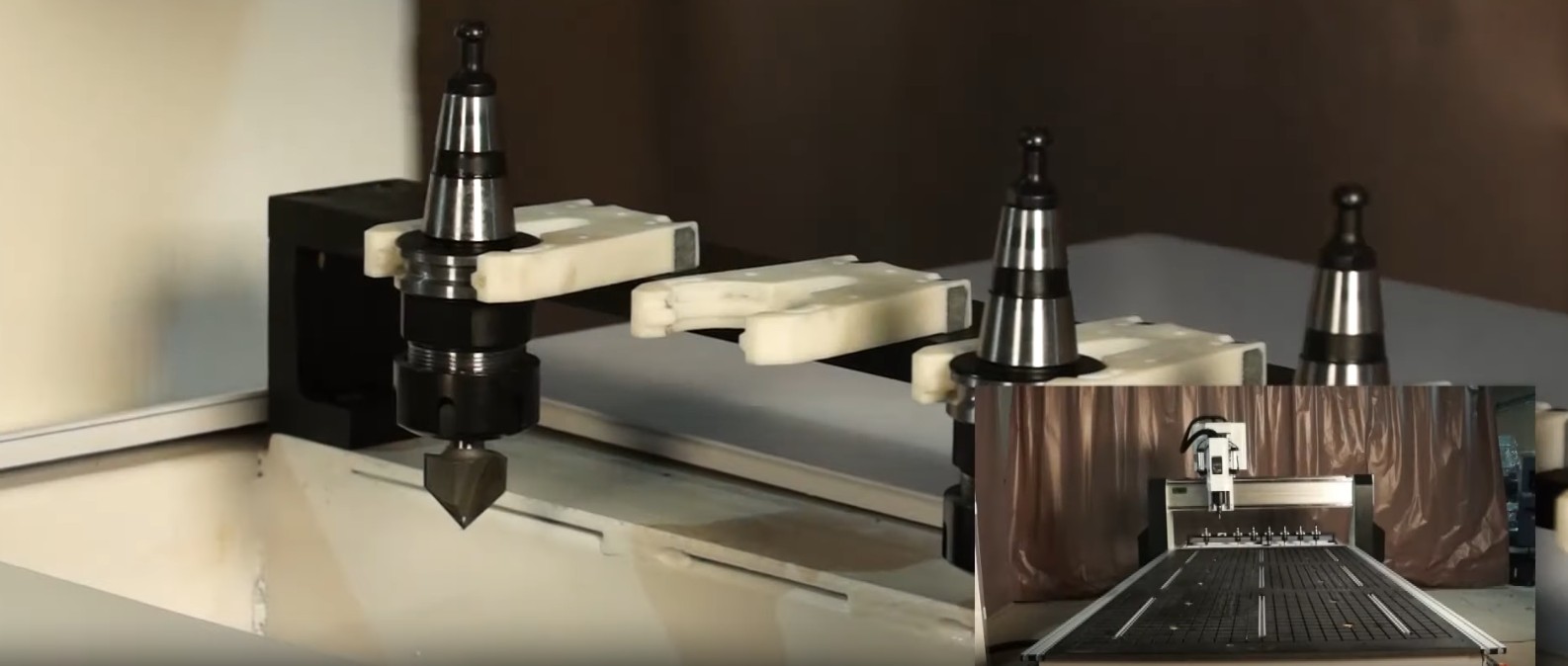

Линейный магазин автоматической смены инструмента позволяет существенно экономить время на смене инструмента, когда это необходимо в технологическом процессе.

---

В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD(Италия).

---

Дополнительная 4-ая ось наклона шпинделя позволяет обрабатывать криволинейные заготовки, гнутоклеёные изделия и торцевые поверхности деталей. Диапазон наклона +/- 90°.

---

Охлаждение двигателя воздушное от вентилятора, установленного на валу шпинделя.

Для защиты шпинделя, а так же предотвращения выхода из строя инвертора в результате предельных нагрузок, компания WINNER (по сравнению с другими производителями) в своей основе всегда устанавливает частотные преобразователи с запасом мощности.

---

Линейные подшипники производства Тайвань «HIWIN» или «Lapping» установленные на всех осях перемещения, обеспечивают высокую точность обработки и долговечность работы станка без потери точностных параметров.

---

Шпиндель располагается в защитном кожухе, что позволяет снизить уровень шума от работы двигателя в цехах.

В базовом оснащении станки комплектуются системой централизованной смазки направляющих. Что позволяет сократить время обслуживания оборудования и снизить человеческий фактор.

---

Станки WINNER оснащаются энергосберегающими роторно-пластинчатыми вакуумными насосами, производительностью 160м3/ч.

---

Особенности конструкции

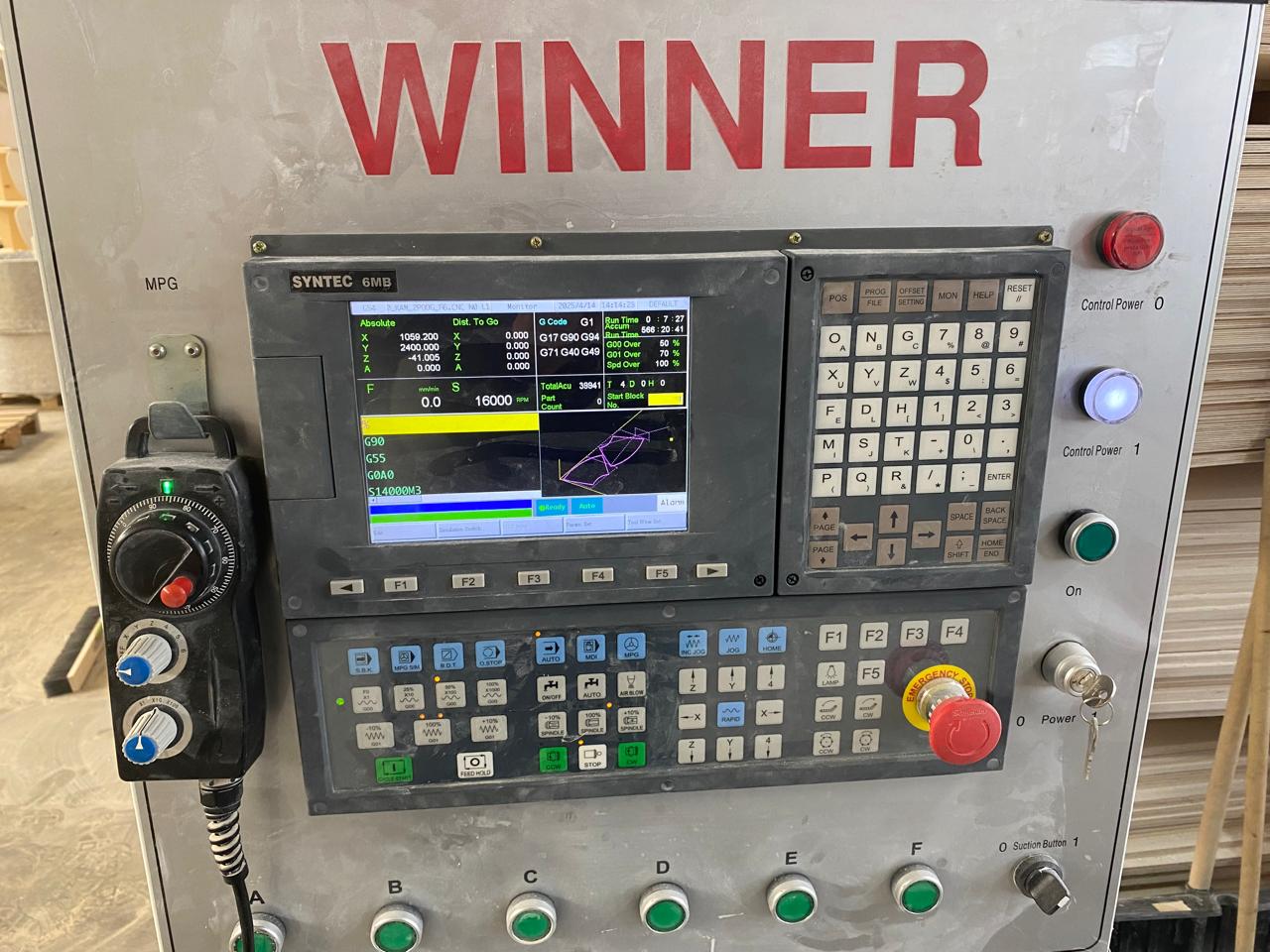

Система управления ЧПУ «SYNTEC» одна из самых доступных и надежных систем управления:

• Полная поддержка 3D-обработки
• Функция «LookAhead»
• Возможность редактировать и создавать программы непосредственно у станка
• Простой и понятный графический интерфейс системы

Элементы конструкции

Станина

Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.

Перемещение по оси XY

Перемещение по осям XY обеспечивает косозубая система шестерня-рейка компании WMH-Herion Antriebstechnik GmbH (Германия). Данные факторы определяют плавность работы, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.

Перемещение по оси Z

Для перемещения по оси Z применяется шарико-винтовая пара увеличенного сечения производства (Германия) гарантирует сохранение точности при выполнении высокоскоростной обработки сложных изделий.

Точность

Высокая точность обработки по осям X, Y и Z достигается за счет применения, серво приводов «YASKAWA» (Япония) . Обеспечивают высокоточное позиционирование шпинделя (до 0,01мм) в соответствии с заданной программой при высокой скорости перемещения до 42 м/мин.

Мощность

Большая мощность шпинделя (9,0кВт и 18000-24000 об/мин) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов.

Система управления

Фрезерные станки с ЧПУ WINNER PRO комплектуются системой управления SYNTEC. Обеспечивает высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении.

Вакуумный стол

Все станки WINNER с вакуумным столом, имеют «Т»-пазы в столе, для возможности механического крепления деталей при помощи струбцин.

Датчик измерения длины

Датчик измерения длины инструмента позволяет производить калибровку, исключая ошибки связанные с неточными действиями оператора. Сам датчик для удобства оператора расположен на фронтальной части станка.

Основные компоненты

• Электрошпиндель HSD Италия
• Косозубая система шестерня-рейка компании WMH-Herion Antriebstechnik GmbH (Германия)
• Линейные направляющие производства Тайвань «HIWIN» или «Lapping»
• Сервопривода «YASKAWA» (Япония)
• Система управления ЧПУ SYNTEC Тайвань
• Итальянский шпиндель HSD
• Роторно-пластинчатый вакуумный насосы в комплекте
