Станок форматно-раскроечный с подвижной кареткой ALTESA BLUE LINE PS 350 E2 MJ

Станок форматно-раскроечный с подвижной кареткой ALTESA BLUE LINE PS 350 E2 MJ предназначен для продольного и поперечного раскроя плитных материалов (ДСП, МДФ, фанеры, ДВП и т.п.), в том числе облицованных, а также массивной древесины или схожих материалов. BLUE LINE - новая линейка станков от известной торговой марки ALTESA, известной в России с 2012 года. Станки серии BLUE LINE относятся к станкам промышленного класса и способны выполнять самые сложные задачи в больших объемах при высокой загрузке в производствах корпусной мебели, деревообработке, строительстве и других производствах.

• Надежная конструкция станины из листового металла большой толщины, с поперечными и продольными ребрами жесткости;
• Широкая – 430 мм рабочей поверхности - каретка на двойных опорных роликах с модернизированным профилем;
• Проверенные европейские технологии, заложенные на этапе проектирования;
• Серийное производство с контролем качества на всех этапах.

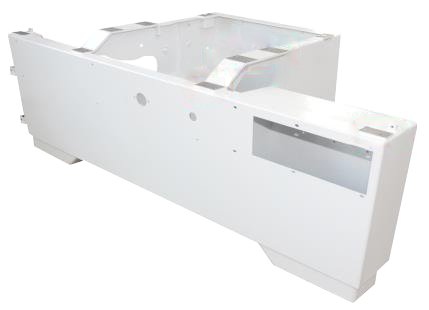

Станина станка

Очень надежная конструкция обеспечивает гашение вибраций и стабильную работу станка при максимальной загрузке. Площадки под крепления основного стола и подвижной каретки выполнены на фрезерном центре с ЧПУ за одну установку станины.

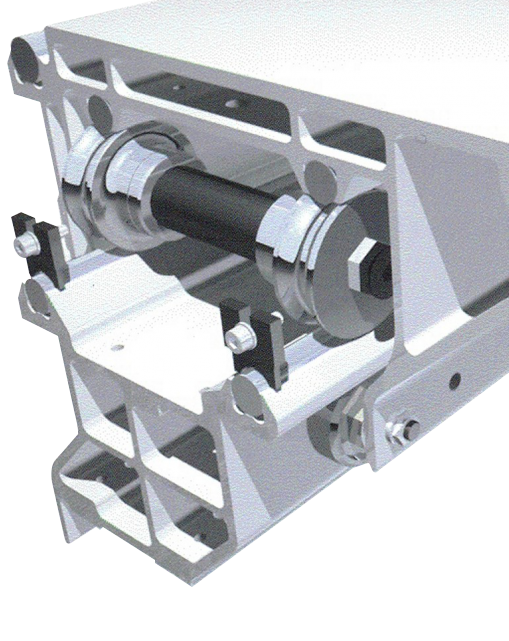

Подвижная каретка

Каретка на двойных опорных роликах с модернизированным профилем с шириной рабочей поверхности 430 мм давно зарекомендовала себя на российском рынке как наиболее надежная и долговечная. Конструкция каретки, выполненная по технологиям пионера в этой области, компанией Altendorf (Германия), обеспечивает абсолютную надежность и долговечность, ровный линейный базовый пропил, в сочетании с плавностью и легкостью хода. Каретка имеет профиль с 2-мя Т-пазами, что позволяет без проблем зафиксировать необходимо количество дополнительных приспособлений.

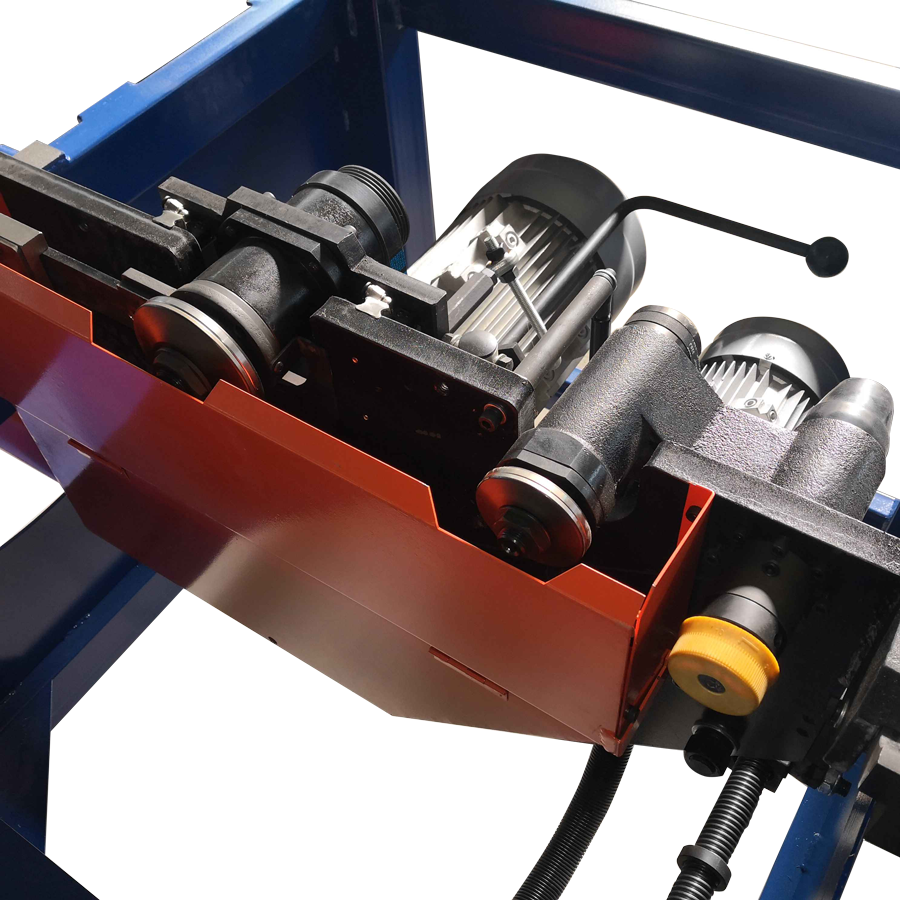

Пильный узел

ЦЕЛЬНОЛИТОЕ исполнение корпуса пильного узла замкнутой конструкции, наклон по сферическим закрытым двойным направляющим полностью исключает вибрации, имеет очень высокую жесткость, чем обеспечивает отличное качество реза без сколов и ресурс на протяжении всего срока эксплуатации оборудования.

Расположение пил настраивается без отключения станка и открытия пильных агрегатов.

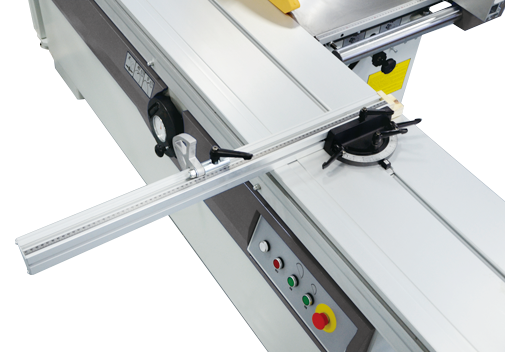

Опорная рама и Линейка основных резов

Мощная стальная опорная рама позволяет позиционировать крупные и тяжелые заготовки бруса, листов ДСП и МДФ и получать отличную геометрию и качество распила. Этому способствует так же Y-образная опорная ось и телескопический поворотный стальной упор конической формы большого сечения. При этом, опорную раму можно с легкостью перемещать по всей длине подвижной каретки с помощью всего одного стального эксцентрикового фиксатора.

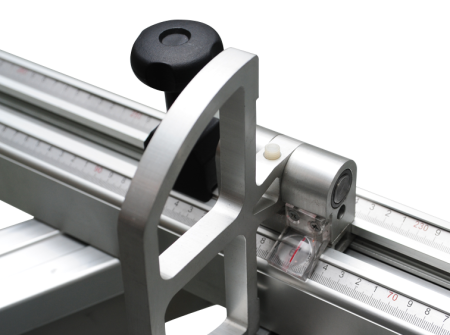

Линейка основных резов представляет собой мощную алюминиевую конструкцию с идеальной геометрий и выдвижной телескопической секцией – что позволяет получать непревзойденную точность позиционирования как деталей небольшого размера, так и цельных листов плитных материалов. Оснащается двумя массивными подвижными перекидными упорами из фрезерованного алюминия, для позиционирования которых в линейку установлены 2 стальные размерные шкалы.

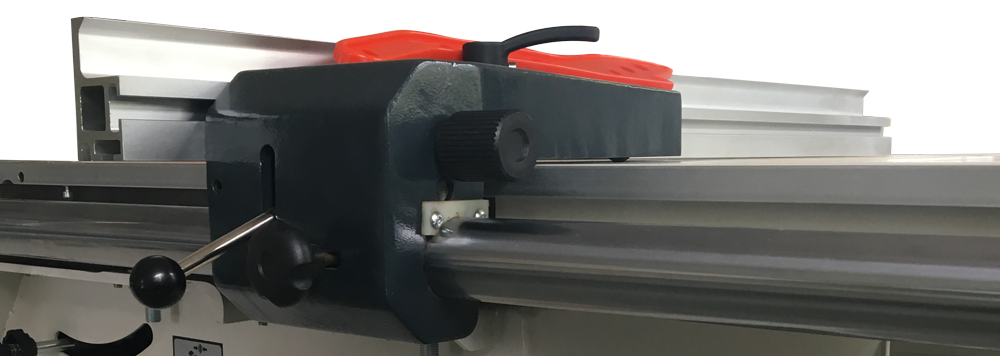

Суппорт и линейка параллельных резов

Суппорт линейки параллельных резов представляет собой цельнолитую массивную чугунную конструкцию, которая перемещается по цельной шлифованной закаленной цилиндрической направляющей диаметром 40 мм. Это обеспечивает идеальную плавность хода, легкость и точность перемещения. Для сверхточной установки размера есть механизм микрометровой доводки с помощью маховика.

Линейка из Г-образного массивного алюминиевого профиля усиленной конструкции перемещается с помощью эксцентрика, что сокращает трудозатраты оператора.

Моторизованные приводы

Вертикальное перемещение и наклон пильного узла выполняются с помощью моторизованных приводов.

Устройство угловых резов

Устанавливается на подвижную каретку и используется для резов под любыми углами в горизонтальной плоскости.

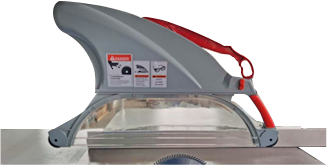

Кожух для полной параллелограммной защиты пилы по стандартам Европейского союза (CE)

Аспирационный кожух полностью закрывает рабочую зону, обеспечивая высочайшую безопасность оператора и эффективное удаление стружки из зоны резания, в соответствии с европейскими нормами безопасности CE.

Управление станка

Блоки включения и выключения агрегатов и управления позицией пильного узла вынесены на интуитивно понятную панель управления.

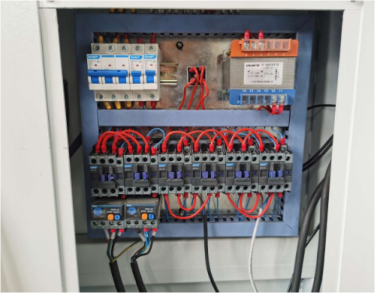

Электрооборудование

Электрооборудование расположено в металлическом ящике в пылезащищенном исполнении. Все элементы оснащены защитами и выполнены в соответствии с нормами CE.
