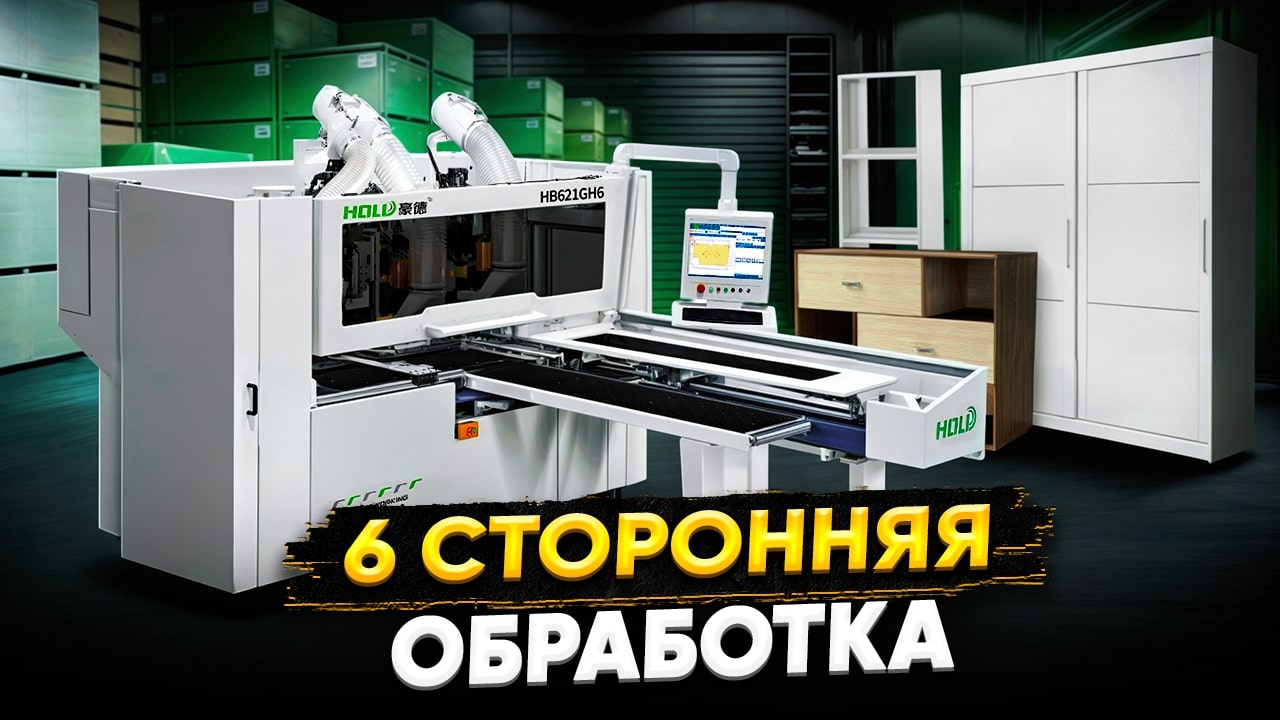

Сверлильно-присадочный станок с ЧПУ HOLD HB621GH6

Область применения

Сверлильно-присадочные станки с ЧПУ предназначены для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных заготовок. Такое оборудование позволяет получить очень точные и четко соответствующие необходимым размерам детали с большим количеством отверстий, без сколов.

Система управления станком на базе промышленного компьютера, позволяет выполнение любых карт присадки с шести сторон за один проход детали, фрезерование прямых и криволинейных пазов с помощью верхнего и нижнего фрезерных агрегатов, возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса.

Основные преимущества

• Магазин для автоматической смены инструмента на верхнем фрезерном шпинделе для удовлетворения различных технологических потребностей: шестистороннее сверление, фрезерование, паз под световой провод, паз под световую ленту, паз для верхних и нижних петель, паз для невидимого соединителя и т. д.)
• В середине верхней сверлильной головы имеется дополнительное аспирационное отверстие, чтобы решить проблему попадания пыли на поверхность заготовки.
• Верхний шпиндель оснащен горизонтальным пильным диском и вертикальной фрезой. Пильный диск предназначен для горизонтального паза, для производства заготовок с пазом для светодиодной ленты, боковой ручкой и других процессов.
• Минимальный размер обрабатываемой заготовки - 70X30 мм.
• Подающий захват имеет уникальную конструкцию с отверстием в середине, таким образом, что небольшая заготовка в положении захвата может быть просверлена в центре.
• Большой резервуар сжатого воздуха со стабилизацией давления.
• Интеллектуальная система бокового выравнивания.
• В нем используется прецизионная зубчатая рейка. Точность зубчатой рейки составляет DIN6, и она шлифуется на прецизионном шлифовальном станке. Обладает высокой точностью и не требует специального обслуживания.
• Два захвата управляются сервоприводом для точного позиционирования. Когда захват быстро перемещается, нижняя пластина захвата опускается, чтобы избежать касания панели. Захват может быть оснащен функцией обдува, которая позволяет сдувать пыль с захвата и избегать защемления панели.
• Одновременная обработка верхнего и нижнего паза.
• Обработка двух плит одновременно.
• Функция моделирования может заранее смоделировать обработку заготовки, чтобы избежать неправильной работы.
• Анализ данных, подсчет времени обработки каждого сверла и фрезы до установленного времени использования и выдача запроса на замену инструмента.
• Функция статистики обработки: статистика информации QR-кода каждой панели, время начала обработки, время окончания, затраченное время и временной интервал размещения панелей для облегчения управления эффективностью работы сотрудников.
• Многоосевая система ЧПУ, многоканальная технология. Обработанные и ожидающие обработки файлы отображаются отдельно, что позволяет легко определить, не пропущен ли какой-либо процесс. В то же время, управление разгрузкой и обработкой использует многоканальную технологию управления, поэтому зажим возвращается в положение приема для захвата новой панели после того, как обработанная панель разгружена.

Особенности конструкции

• Схема расположения рабочих групп

Верхняя голова:

12х2 вертикальных шпинделей, 8х2 горизонтальных;

1 фрезерный шпиндель;

1 пазовая пила для боковых пазов.

Нижняя голова:

9 вертикальных шпинделей;

1 фрезерный шпиндель.

• Система сканирования

Сканер для работы со штрих-кодами и QR-кодами автоматически загружает графические файлы и сокращает время перехода на различные карты присадки. Позволяет экономить рабочее время.

• Интерфейс управления

Операционное программное обеспечение на базе Windows. Мощное, простое в управлении.

• Магазин для автоматической смены инструмента на 6 позиций
• Держатель поперечной фрезы (К) (опционально)
• Интеллектуальный боковой упор

Боковой упор для дополнительной поддержки детали во время операций обработки. Автоматическое позиционирование в зависимости от ширины панели.

• Прецизионный направляющий рельс.

Направляющий рельс при изготовлении обрабатывается на крупногабаритном портальном обрабатывающем центре с ЧПУ, с высокой точностью, что позволяет обеспечить стабильность хода при высокоскоростной работе станка.

• Двойной захват

Два захвата управляются сервоприводами и обеспечивают точное позиционирование. Когда захват быстро перемещается, нижняя пластина захвата опускается, чтобы избежать касания панели.

Захват имеет функцию обдува, для удаления пыли/стружки во избежание повреждения заготовки

• Ресивер для сжатого воздуха

Большой объем ресивера обеспечивает стабильную подачу сжатого воздуха.

• Усилитель давления воздуха

Обеспечивает стабильное давление сжатого воздуха в системе, что повышает качество обработки

• Высокоточная рейка и шестерня

Стойка 2M имеет высокие технические характеристики, большую поверхность контакта, сильную несущую способность и стабильную передачу.

• Автоматическая система смазки

Регулируемая автоматическая смазка продлевает срок службы оборудования.

• Электрокомпоненты системы управления

Низковольтное электрооборудование выбирается из известных мировых брендов, которые обладают сильной способностью защиты от помех и обеспечивают более плавную и стабильную работу оборудования.

• Система управления сервоприводом

Высокопроизводительный сервопривод с шиной и двигателем абсолютного значения, обладает высокой помехозащищенностью. Нет необходимости возвращаться к базовой точке, что позволяет избежать погрешности точности, вызванной помехами переключателя базовой точки

• Воздушный рабочий стол

Рабочий стол загрузки заготовок с воздушной подушкой, защищает заготовку от повреждений и облегчает перемещение тяжелых габаритных заготовок.

• Разгрузочный стол

Разгрузочный стол с приводным конвейером.

Комплектация cтандартная

• Пульт управления
• Верхняя и нижняя сверлильные группы
• Верхний и нижний фрезерные шпиндели
• Разгрузочный стол с приводным конвейером
• Сканер штрих-кодов
