Характеристики:
Китай
область применения

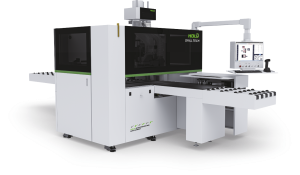

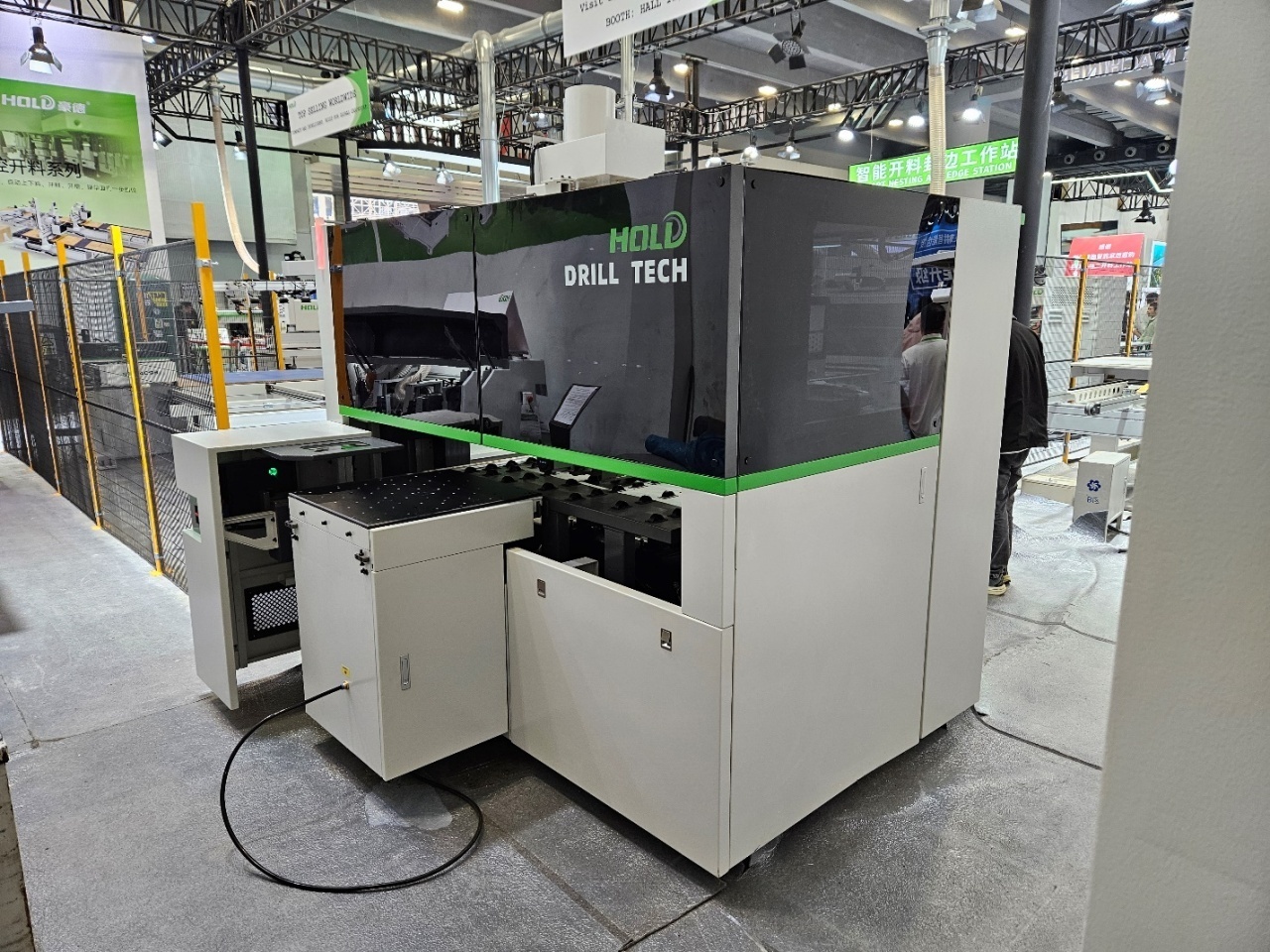

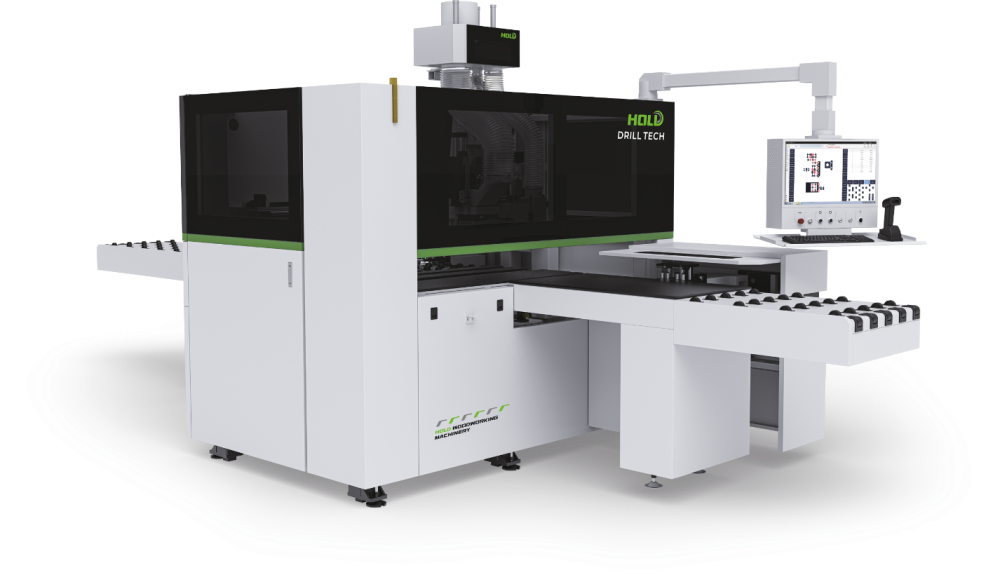

Сверлильно-присадочные станки с ЧПУ предназначены для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных заготовок. Такое оборудование позволяет получить очень точные и четко соответствующие необходимым размерам детали с большим количеством отверстий, без сколов. Система управления станком на базе промышленного компьютера, позволяет выполнение любых карт присадки с шести сторон за один проход детали, фрезерование прямых и криволинейных пазов с помощью верхнего и нижнего фрезерных агрегатов, возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса.
особенности конструкции
Схема расположения рабочих групп
Интерфейс управления
Комбинированный верхний шпиндель
Подвижный рабочий стол
Интеллектуальный боковой упор
Интеллектуальная система позиционирования заготовки
Прецизионный направляющий рельс
Двойной захват
Ресивер для сжатого воздуха
Усилитель давления воздуха
Высокоточная рейка и шестерня
Автоматическая система смазки
Электрокомпоненты системы управления
Система управления сервоприводом
Воздушный рабочий стол
|
Размер обрабатываемых панелей |
|
|
Мин. ширина обрабатываемой панели, мм. |
30 |
|
Макс. ширина обрабатываемой панели, мм. |
1 200 |
|
Мин. длина обрабатываемой панели, мм. |
70 |
|
Макс. длина обрабатываемой панели, мм. |
3 300 |
|
Мин. толщина обрабатываемой панели, мм. |
9 |
|
Макс. толщина обрабатываемой панели, мм. |
55 |
|
Максимальная скорость позиционирования |
|
|
Макс. Скорость по оси X, м/мин. |
130 |
|
Макс. Скорость по оси Y, м/мин. |
100 |
|
Макс. Скорость по оси Z, м/мин. |
30 |
|
Макс. Скорость по оси A, м/мин. (скорость толкателей) |
60 |
|
Рабочие группы |
|
|
Количество сверлильных групп, шт. |
2 (сверху и снизу) |
|
Мощность верхнего фрезерного шпинделя, кВт. |
3,5 |
|
Скорость вращения фрезерного шпинделя, об/мин. |
18 000 |
|
Конфигурация шпинделей верхней сверлильной головы |
10 вертикальных шпинделей 2+2 горизонтальных шпинделей по Х 2+2 горизонтальных шпинделей по Y 1 фрезерный шпиндель с пазовой пилой |
|
Конфигурация шпинделей нижней сверлильной головы |
9 вертикальных шпинделей |
|
Пазовая пила (торцевое расположение) |
|
|
Максимальная глубина паза, мм. |
8 |
|
Минимальная толщина панели для резки, мм. |
4 |
|
Общие параметры |
|
|
Система смазки |
Автоматическая |
|
Общая мощность, кВт. |
14,2 |
|
Питание |
380В / 50Гц |
