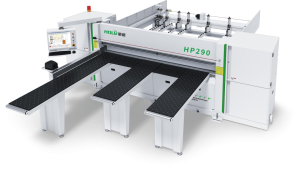

Форматно-раскроечный центр с ЧПУ HOLD HP290 WP2

Назначение

Форматно-раскроечный центр с ЧПУ HOLD HP290 предназначен для высокоточного пакетного раскроя плитных материалов с предварительным подрезом нижней кромки. Конструкция станка обеспечивает чистый рез без сколов при обработке ламинированных плит и гарантирует высокую повторяемость размеров деталей. Модель ориентирована на автоматизированный раскрой и подходит для предприятий, которым требуется надежное и компактное оборудование для серийного производства мебельных и столярных изделий.

Область применения

Пильный центр HOLD HP290 с передней загрузкой используется в условиях серийного и массового производства на предприятиях мебельной и деревообрабатывающей промышленности.

Основные области применения:

• производство корпусной мебели;
• мебельные и столярные цеха;
• участки пакетного раскроя плитных материалов;
• предприятия с ограниченной производственной площадью.

Основные преимущества

Компактность и экономичность.
Форматно-раскроечный центр имеет установочные габариты 6650 × 5060 × 1850 мм и массу 4200 кг, что позволяет разместить оборудование даже в цехах с ограниченной площадью. Общая установленная мощность составляет 23 кВт, обеспечивая экономичное энергопотребление при высокой производительности.

Высокая производительность и точность.
Станок оснащён основной пилой с двигателем мощностью 15 кВт, обеспечивающим уверенный раскрой пакетов плитных материалов. Пильная каретка и толкатель приводятся в движение серводвигателями мощностью 1,8 кВт, что гарантирует плавную работу и точное позиционирование.

Рабочие скорости оборудования:

• движение пильного узла вперёд — до 80 м/мин;
• возврат пильного узла — до 100 м/мин;
• перемещение захватов — до 80 м/мин.

Интеллектуальная система подъёма основной пилы автоматически регулирует высоту пропила в зависимости от толщины материала. Максимальная высота пропила составляет 100 мм.

Качество раскроя

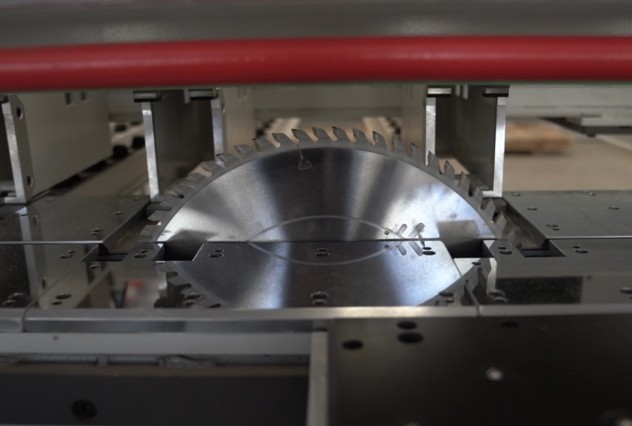

Основная пила диаметром 400 мм в сочетании с подрезной пилой диаметром 160 мм обеспечивает чистый и аккуратный рез без сколов на ламинированных плитах.

Высокоточный пневматический боковой выравниватель ускоряет процесс позиционирования и повышает стабильность геометрии деталей, включая узкие заготовки.

Надёжная фиксация пакета

Пакет плит фиксируется с помощью:

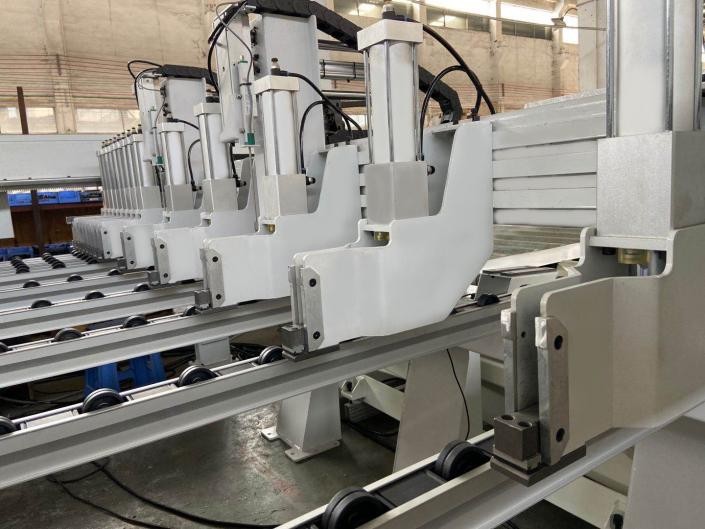

• 7 пневматических захватов;
• системы прижима, обеспечивающей стабильную подачу материала в зону раскроя.

Такая система фиксации повышает точность обработки и предотвращает смещение плит во время пиления.

Особенности конструкции

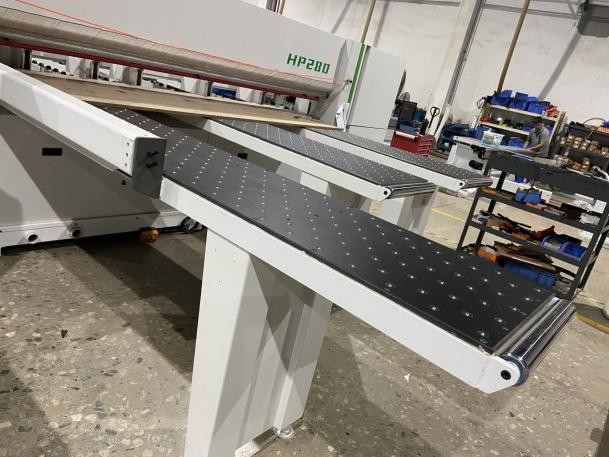

Станок оснащён подающим и рабочими столами с воздушной подушкой и стальными шариками, что облегчает перемещение плит и снижает нагрузку на оператора. Длина подающего стола составляет 2800 мм, позволяя комфортно работать с длинными панелями.

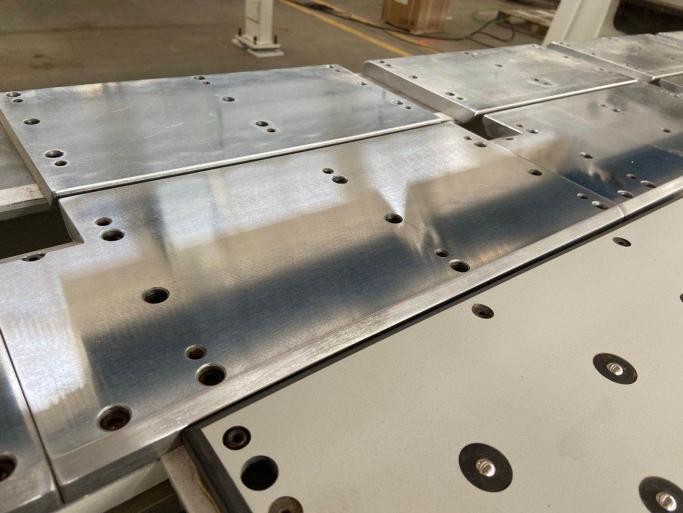

Рабочий стол выполнен из стали с хромированным покрытием, защищающим поверхность плит от царапин и механических повреждений.

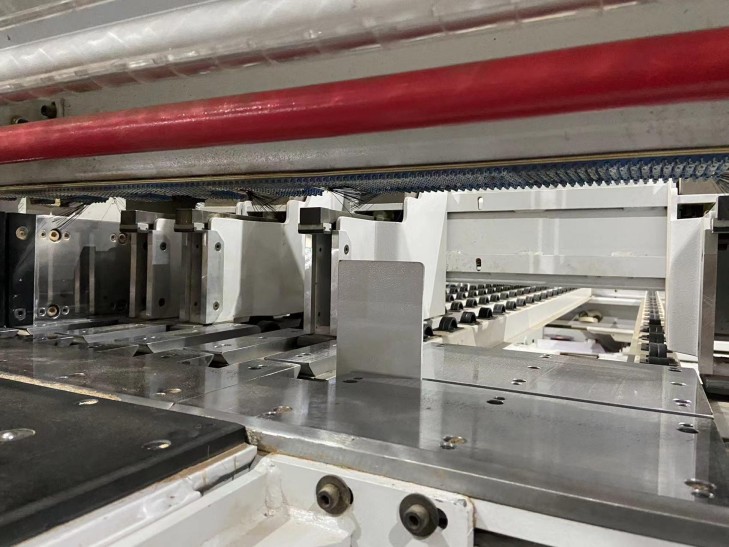

Пильный узел перемещается по двум стальным круглым направляющим с сервоприводом, обеспечивая плавность движения и высокую точность работы. Основная пила имеет прочную конструкцию и оснащена фиксатором гайки, что повышает безопасность эксплуатации.

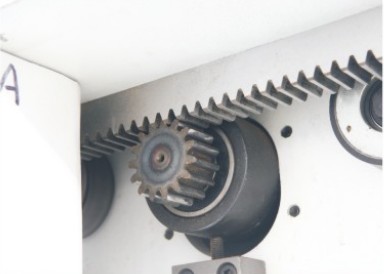

Привод толкателя выполнен по схеме «шестерня — рейка» с сервоприводом, обеспечивая точную и равномерную подачу пакета заготовок.

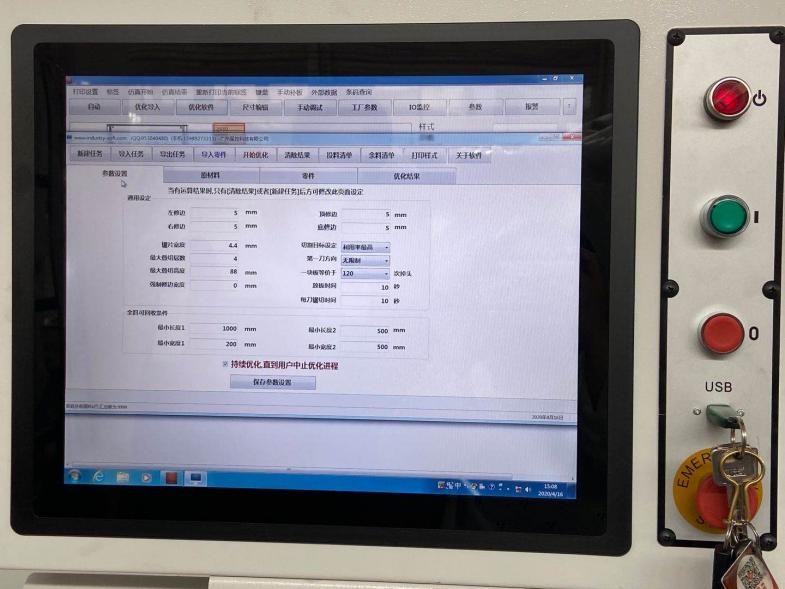

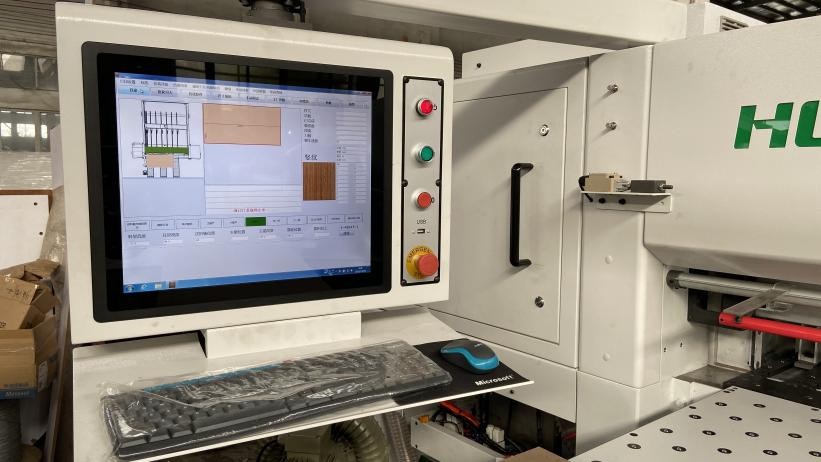

Система управления построена на базе промышленного компьютера с сенсорным экраном и поддерживает:

• создание и редактирование карт раскроя;
• моделирование процесса пиления;
• интеграцию с программами оптимизации раскроя;
• подключение принтера этикеток для печати штрих-кодов и QR-кодов.

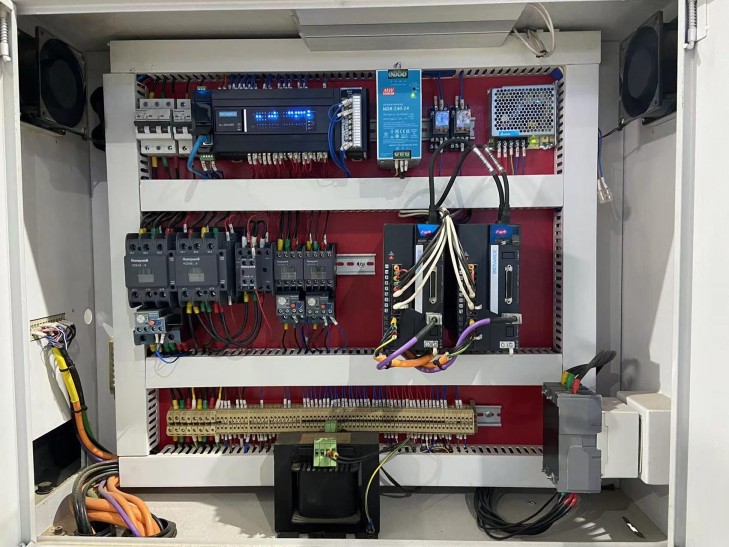

Электрические компоненты системы управления выполнены на базе решений ведущих мировых производителей и отличаются высокой помехоустойчивостью, что обеспечивает стабильную и надежную работу оборудования в условиях промышленной эксплуатации.

Элементы конструкции

Комплектация cтандартная

• Система управления
• Программное обеспечение + принтер этикеток
• Подающий, рабочий воздушный стол
• Рабочий стол в зоне раскроя
• Боковой выравниватель

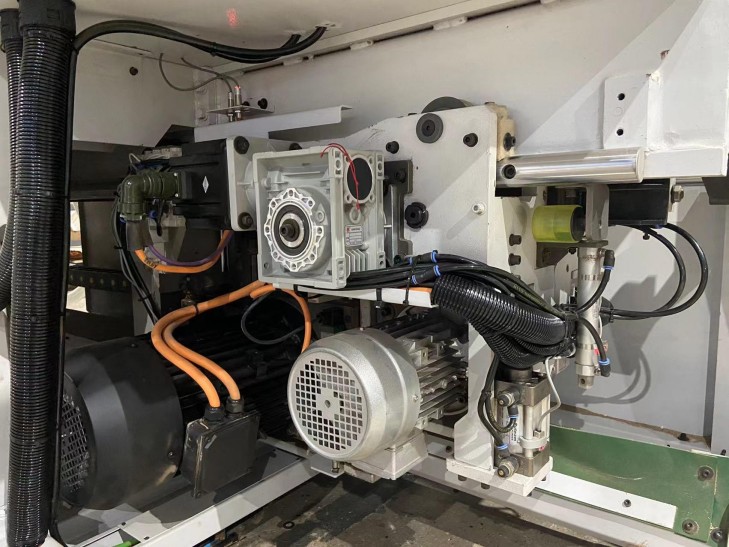

• Пильный узел

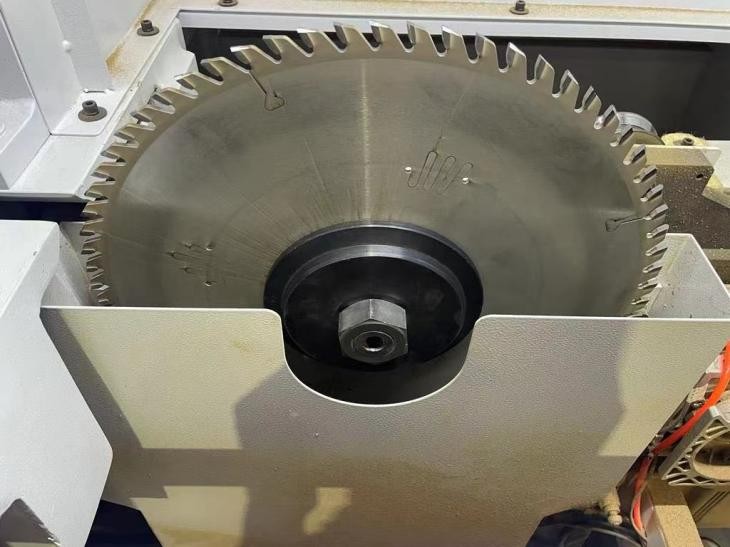

• Высокоточная основная пила

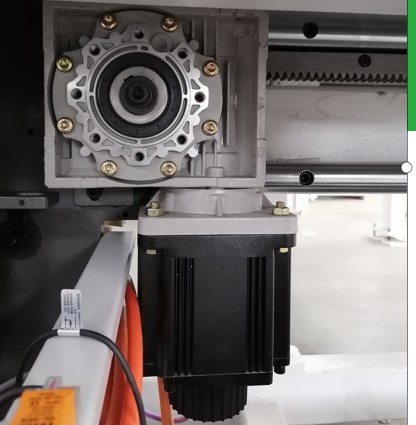

• Серводвигатель пильной каретки
• Пневматические захваты 8 шт.
• Привод толкателя

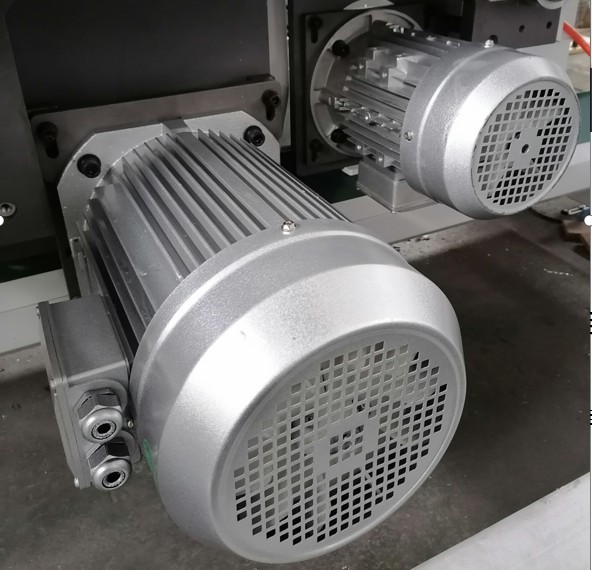

• Двигатель основной пилы
• Электрическая система
