Характеристики:
Италия
область применения
Компактный 3-осевой обрабатывающий центр идеально подходит для всех видов фрезеровки, декорирования, гравировки, создания вывесок и прототипирования 3D-моделей.
преимущества
- Максимальная безопасность: встроенная кабина с внутренним светодиодным освещением обеспечивает защиту оператора и поддерживает чистоту окружающей среды.
- Простое программирование: «открытый» виртуальный человеко-машинный интерфейс, способный импортировать G-код из любого типа программного обеспечения CAD/CAM (рекомендуется уточнить у поставщика программного обеспечения, что CAD/CAM предоставляет G-код, который можно считать с интерфейс).
- Уникальный в своей категории: станок оснащен мощным электрошпинделем мощностью 2,4 кВт с патроном R25, обычно используемым на станках более высокого сегмента!
- Без ограничений для творчества: 4-я интерполирующая ось (токарная обработка), которую можно расположить на рабочем столе.
особенности конструкции

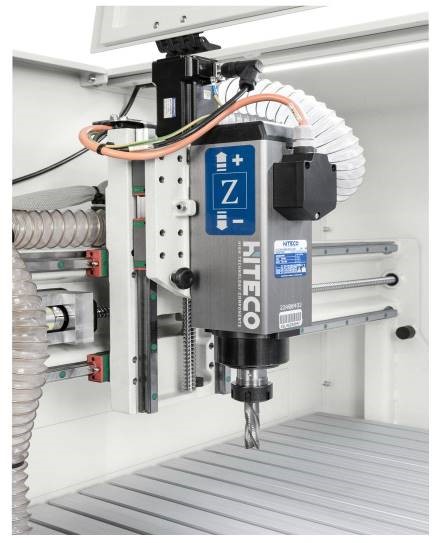

Электрошпиндель
230V 50Hz - однофазное исполнение
Перемещение по ЧПУ с 3 интерполирующими осями
2,4 кВт S6 электрошпиндель Hiteco (18000/24000 об/мин) с цангой R25

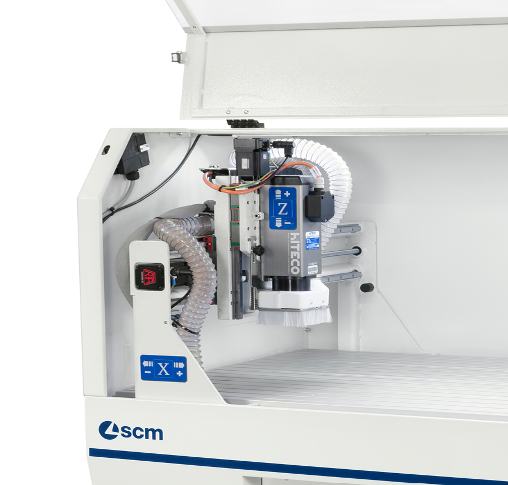

Защитная кабина
Встроенная защитная кабина с передней дверью из плексиглаза
Порт Ethernet для подключения пользовательского ПК (ПК в комплект не входит)
Рабочий стол с пазами "Т" (проход для винта или гайки M8)
Внутренняя светодиодная подсветка

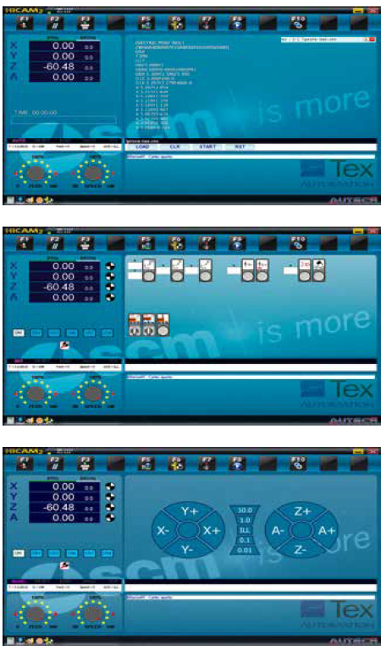

Программный интерфейс
Программный интерфейс человек-машина HICAM2

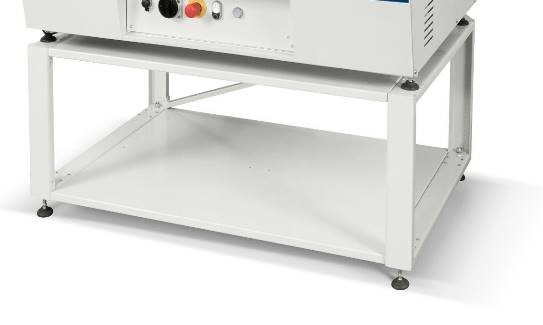

Основание станка
Рамное основание станка с колесиками и регулируемыми ножками (высота 500 мм)

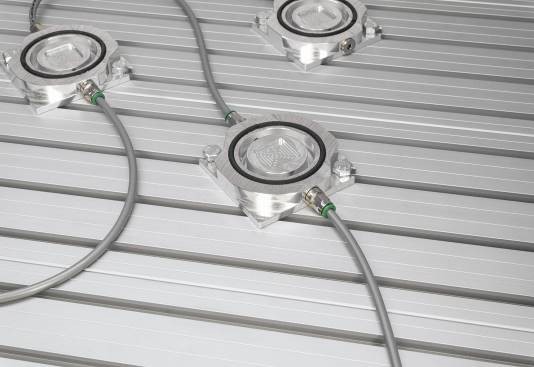

Пневматические присоски
Комплект из 5 пневматических присосок, которые можно расположить на рабочем столе

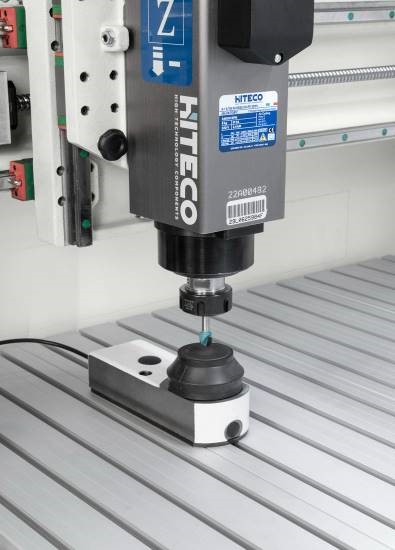

Датчик определения высоты
Датчик определения высоты инструмента
|
|
|
startech cn k |
|
РАБОЧИЙ СТОЛ |
|
|
|
Размеры рабочего стола |
мм |
1170x760 |
|
Размеры “T”-образного паза |
мм |
13,5x7 ширина 8,5 для винтов или гаек M8 |
|
ОСИ |
|
|
|
Рабочий ход по осям X-Y-Z |
мм |
915-610-176 (36-24-6,9 дюймов) |
|
Высота заготовки по Z |
мм |
160 (6,3 дюймов) |
|
Скорость перемещения по осям X-Y-Z |
м/мин |
5-5-2,5 |
|
Минимальная высота от кольца шпинделя до рабочего стола |
мм |
10 |
|
Точность позиционирования по осям |
мм |
±0,05 |
|
ЭЛЕКТРОШПИНДЕЛЬ |
|
|
|
Электрошпиндель Hiteco |
кВт |
2,4 S6 при 300Гц |
|
Максимальная скорость вращения |
об/мин |
24000 |
|
Тип цангового зажима |
|
R25 |
|
ИНСТРУМЕНТ |
|
|
|
Максимальный диаметр хвостовика |
мм |
16 |
|
Максимальный диаметр фрезы |
м |
60 |
|
УСТАНОВОЧНЫЕ ДАННЫЕ |
|
|
|
Питающая сеть |
В (Гц) |
230 (50) Однофазная |
|
Номинальный ток |
A |
16 |
|
Производительность аспирации |
м3/час |
115 |
|
Скорость потока аспирации |
м/с |
20 |
|
Диаметр патрубка аспирации |
мм |
40 |
|
Расход сжатого воздуха (только при наличии опции – пневматические присоски) |
л/мин |
120 |
|
Давление сжатого воздуха (только при наличии опции – пневматические присоски) |
бар |
6,5 |
