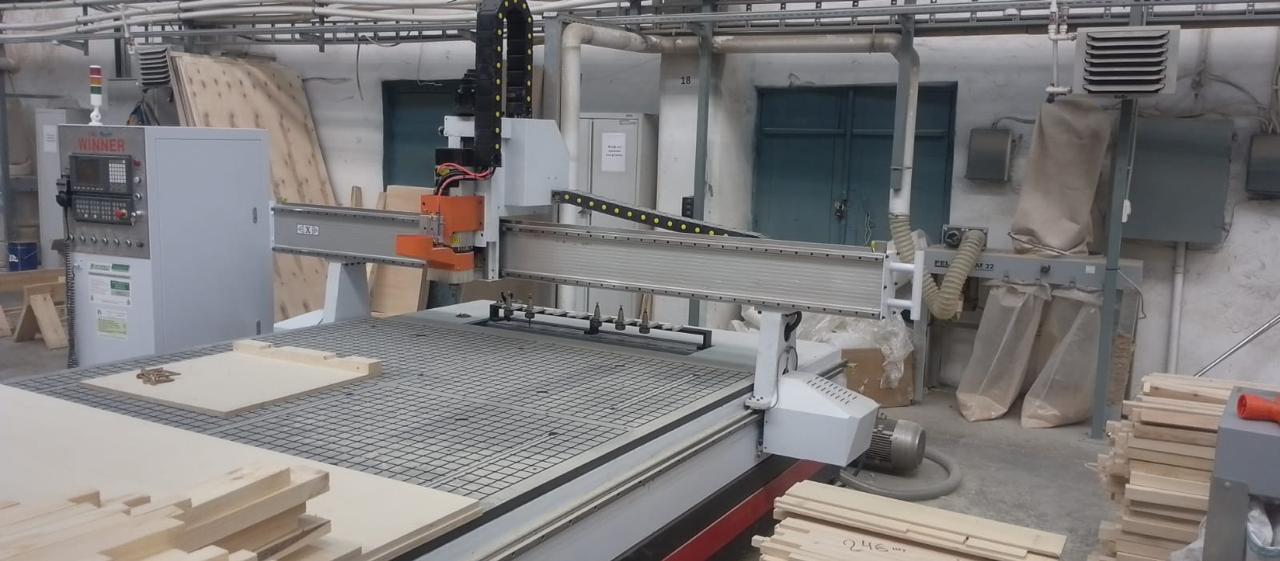

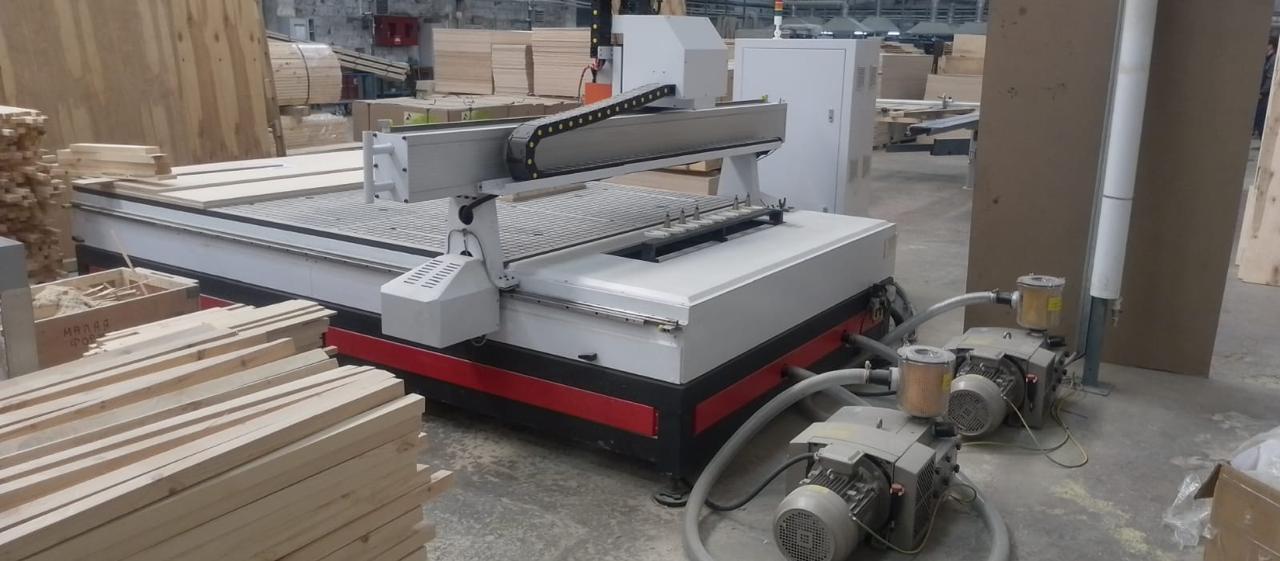

Фрезерный станок с ЧПУ WINNER PRO 3 2030

область применения

Фрезерный станок с ЧПУ WINNER PRO 3 предназначен для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по 2D и в 3-х мерном пространстве 3D.

• МЕБЕЛЬНОЕ ПРОИЗВОДСТВО:

Простые и сложные фасады (в том числе с художественной резьбой), сложные накладки на мебель, элементы эксклюзивной мебели и интерьеров.

Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных панелей.

• ОТДЕЛКА ИНТЕРЬЕРОВ:

Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.

• ЭКСКЛЮЗИВНЫЕ ИЗДЕЛИЯ:

Рамы для зеркал, панно, изображения и скульптуры людей и животных, сувенирная продукция, шкатулки, письменные наборы, объемные логотипы, часы, оружейные приклады и ложе, музыкальные инструменты.

• ОТДЕЛКА ЭКСТЕРЬЕРОВ:

Фигурные наличники на окна и двери с резьбой насквозь

Декоративные элементы для украшения деревянных домов, бань и ресторанов

Балясины для отделки веранд и беседок, ограды и т.д.

• МОДЕЛЬНОЕ ПРОИЗВОДСТВО:

Изготовление мастер моделей, литьевых моделей, прототипов изделий, форм для вакуумной формовки, штампов и клише из различных типов материалов, в том числе модельного пластика и композитных материалов.

• ПРОИЗВОДСТВО АВТОРСКИХ ДВЕРЕЙ:

Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.

Инкрустация дверей вставками из ценных пород дерева, и т.д.

Изготовление эксклюзивных дверей из ценных и редких пород древесины.

• РЕКЛАМА:

Создание объемных изделий из пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

преимущества

Подходит для обработки древесины любых пород, композитных материалов (ДСП, ДВП, МДФ, фанера и т.д.), «Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, акриловое стекло и оргстекло, модельный пластик и т.п.

особенности конструкции

Станина

Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.

Перемещение по осям XY

Перемещение по осям XY обеспечивает косозубая система шестерня-рейка компании WMH-Herion Antriebstechnik GmbH (Германия). Данные факторы определяют плавность работы, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.

Перемещение по оси Z

Для перемещения по оси Z применяется шарико-винтовая пара увеличенного сечения производства (Германия) гарантирует сохранение точности при выполнении высокоскоростной обработки сложных изделий.

Высокая точность

Высокая точность обработки по осям X, Y и Z достигается за счет применения, серво приводов «YASKAWA» (Япония) . Обеспечивают высокоточное позиционирование шпинделя (до 0,01мм) в соответствии с заданной программой при высокой скорости перемещения до 42 м/мин.

Большая мощность

Большая мощность шпинделя (9,0кВт и 18000-24000 об/мин) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов.

Система управления SYNTEC

Фрезерные станки с ЧПУ WINNER PRO комплектуются системой управления SYNTEC. Обеспечивает высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении.

Вакуумный стол

Все станки WINNER с вакуумным столом, имеют «Т»-пазы в столе, для возможности механического крепления деталей при помощи струбцин.

Датчик измерения длины

Датчик измерения длины инструмента позволяет производить калибровку, исключая ошибки связанные с неточными действиями оператора. Сам датчик для удобства оператора расположен на фронтальной части станка.

Компоненты станка

• Косозубая система шестерня-рейка компании WMH-Herion Antriebstechnik GmbH (Германия)
• Линейные направляющие производства Тайвань «HIWIN» или «Lapping»
• Сервопривода «YASKAWA» (Япония)
• Система управления ЧПУ SYNTEC Тайвань

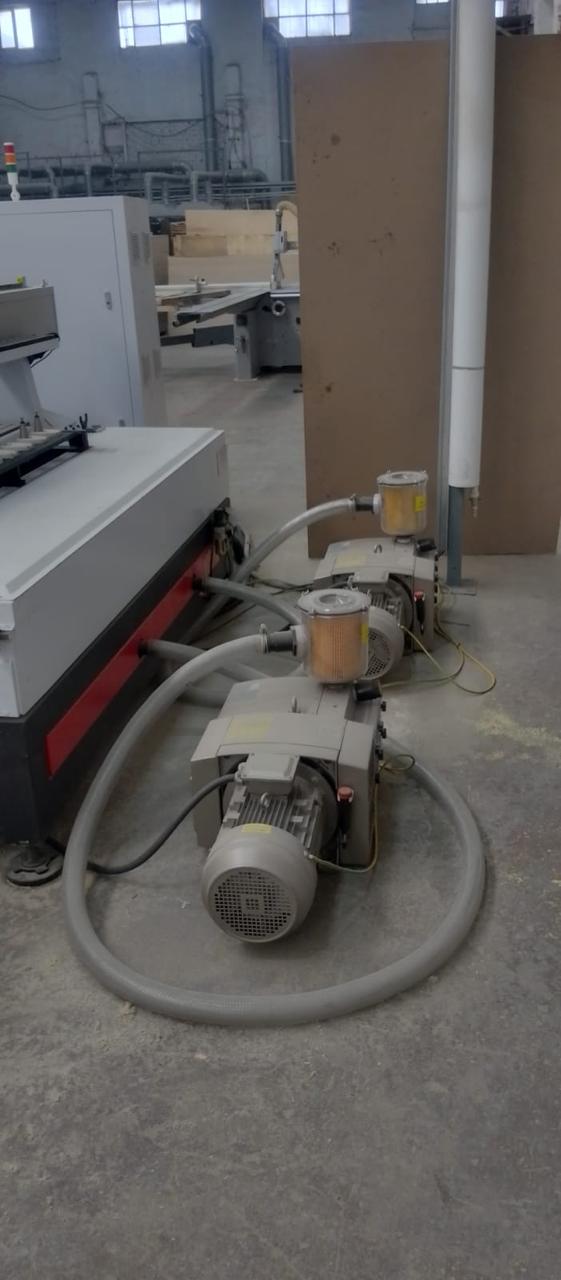

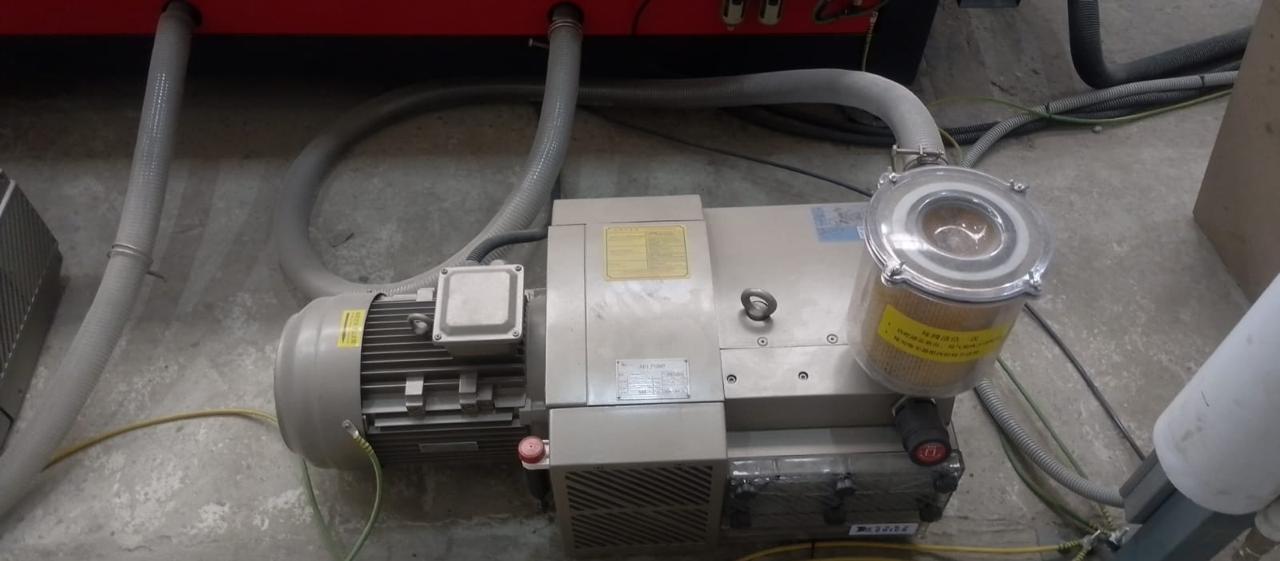

• Роторно-пластинчатый вакуумный насосы в комплекте

Стандартная комплектация

В комплекте с вакуумным столом и вакуумным насосом .
