Стружкоотсос серии ПФЦ

область применения

Компоненты станка

Рециркуляционные пылеулавливающие аппараты ПФЦ предназначены для от- соса и очистки воздуха от сухой неслипающейся пыли и стружки. Аппарат состоит из корпуса, малошумного пылевого вентилятора с профилированными лопатка- ми, встроенного циклонного элемента с улиточным входом для отделения крупных фракций пыли, пылесборного мешка и фильтровальной ступени. В качестве филь- тровальной ступени на аппарат устанавливается кассета из полиэстера.

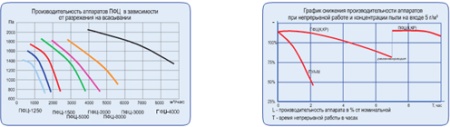

Аппараты с кассетой работают в большом диапазоне размеров частиц, т.к. встроенный циклонный элемент отделяет крупные фракции, а кассета из полиэ- стера позволяет обеспечить остаточную концентрацию мелкой пыли не более 0,5 мг/м³. Вследствие развитой поверхности фильтрации, кассета имеет значительно большуюпылеемкость, позволяющую обеспечить длительную работу аппарата без существенного снижения производительности. Максимальная концентрация пыли на входе в аппарат крупной/мелкой составляет 15/5 г/м³. График снижения произ- водительности аппаратов с кассетой при концентрации пыли 5 г/м³ приведен ниже.
Фильтровальная кассета  имеет  встроенный механический узел регенерации внутренней поверхности с ручным приводом(индекс «К» в обозначении аппарат), может быть оснащена автоматической системой регенерации внутренней поверх- ности (индекс «КР» в обозначении аппарата), а также дополнительно системой на- ружной обратной струйной продувки сжатым воздухом (индекс «КРК» в обозначе- нии, для аппарата ПФЦ-8000).

Автоматическая система регенерации срабатывает при каждом выключении ап- парата.
Аппараты с фильтровальной кассетой, оснащенные устройством регенерации, позволяют в большинстве случаев заменить малогабаритные рукавные фильтры внутреннего исполнения.

К одному аппарату можно присоединять несколько местных отсосов.

Установка частотного регулятора позволяет увеличить располагаемый напор встроенного вентилятора за счет изменения числа оборотов. Это существенно рас- ширяет область применения аппаратов ПФЦ-КР. Максимальный располагаемый напор встроенного вентилятора составляет до 3500 Па, что вполне сопоставимо с аналогичными характеристиками вентиляторов для центральных систем аспира- ции. Аппараты ПФЦ-КР с частотным регулятором можно использовать в качестве миницентральных систем, и на станках с большим аэродинамическим сопротивле- нием. Например, при диаметре отсоса 60-80 мм и скорости в отсосе 30 м/с.
Кроме того, частотный регулятор обеспечивает плавный пуск вентилятора при включении аппарата. При отключении части оборудования можно снизить произ- водительность, при этом снижается потребление электроэнергии. Аппарат прост в эксплуатации, имеет встроенную защиту от неумелого обращения.
