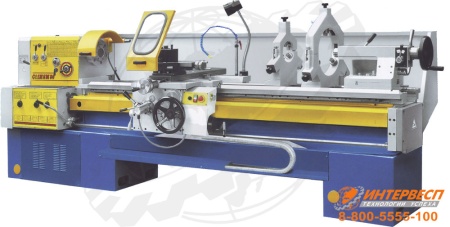

Универсальные токарные станки C 11MS103
получить кп
Наши менеджеры обязательно свяжутся с Вами и уточнят условия заказа
Компоненты станка
Главный двигатель 7,5кВт, Электро оборудование, Охладительная система с помпой, Освещение, Быстрый ход, ГАП, Монолитная станина, Фланец 315мм, Задний щит по длине станка, Защита 3-х кулачкового патрона, Защита резцедержателя, Зубо-ременная передача, Комплект ремней, Сменная зуб. шестерня, Болты и подставки для нивелирования, Упорный центр шпинделя, Переходная втулка шпинделя, 4-х позиционный резцедержатель, Быстрозатягивающаяся задняя бабка, Редуктор пиноли задней бабки, Электродинамический тормоз, Ящик для принадлежностей, Упакован на поддоне накрытый полиэтиленом, Руководство на русском языке.Рекомендуемый инструмент к станку
| ОСНОВНЫЕ ПАРАМЕТРЫ | ||||
| Модель | - | C11MS103 | C11MSM103 | C11MSH103 |
| Высота центров | мм | 250 | 300 | 380 |
| Диаметр обработки над станиной | мм | 510 | 605 | 760 |
| Диаметр обработки над суппортом | мм | 290 | 390 | 550 |
| Диаметр обработки в выемке в станине | мм | 690 | 790 | 850 |
| Ширина направляющих | мм | 400 | ||
| Расстояние между центрами | мм | 1000, 1500, 2000, 3000, 4000, 5000 | ||
| Прутковый материал | мм | 100 | ||
| ШПИНДЕЛЬ | ||||
| Передний конец DIN 55027 | № | 11 | ||
| Диаметр отверстия в шпинделе | мм | 103 | ||
| Внутренний конус шпинделя | Метрик | 120 | ||
| ПОДАЧИ | ||||
| Количество подач | шт | 72 | ||
| Диапазон продольных подач | мм/об | 0,03 - 13,3 | ||
| Диапазон поперечных подач | мм/об | 0,01 - 6,68 | ||
| РЕЗЦЕДЕРЖАТЕЛЬ | ||||
| Размер резца | мм | 25х25 | ||
| РЕЗЬБЫ | ||||
| Количество резьб | шт | 72 | ||
| Метрические | мм | 0,25-120 | ||
| Дюймовые | Tpi | 120-1/4 | ||
| Модульные | М | 0,062-30 | ||
| Диаметральные | вит/дюйм | 480-1 | ||
| СУППОРТ | ||||
| Ход поперечных салазок | мм | 360 | ||
| Ход верхних салазок | мм | 135 | ||
| ЗАДНЯЯ БАБКА | ||||
| Диаметр пиноли | мм | 90 | ||
| Конус пиноли | Морзе | 5 | ||
| Ход пиноли | мм | 200 | ||
| ПРИВОД | ||||
| Число скоростей главного привода | шт | 16 | ||
| Диапазон оборотов | об/мин | 8-1400 | ||
| Мощность главного двигателя | кВт | 7,5(11-опция) | ||
| Мощность двигателя быстрого хода | кВт | 0,37 | ||
| Мощность насоса охлаждения | кВт | 0,18 | ||
| ВЕС | ||||
| Для РМЦ 1000 | кг | 2930 | 2980 | 3090 |
| Для РМЦ 1500 | кг | 3010 | 3060 | 3170 |
| Для РМЦ 2000 | кг | 3090 | 3140 | 3250 |
| Для РМЦ 3000 | кг | 3860 | 3910 | 4020 |
| Для РМЦ 4000 | кг | 4630 | 4680 | 4790 |
| Для РМЦ 5000 | кг | 4790 | 4840 | 4950 |
| ГАБАРИТЫ | ||||
| Длина для РМЦ 1000, 1500, 2000, 3000, 4000, 5000 | мм | 2650, 3150, 3650, 4650, 5650, 6650 | ||
| Ширина | мм | 1425 | ||
| Высота | мм | 1240 | 1290 | 1370 |
