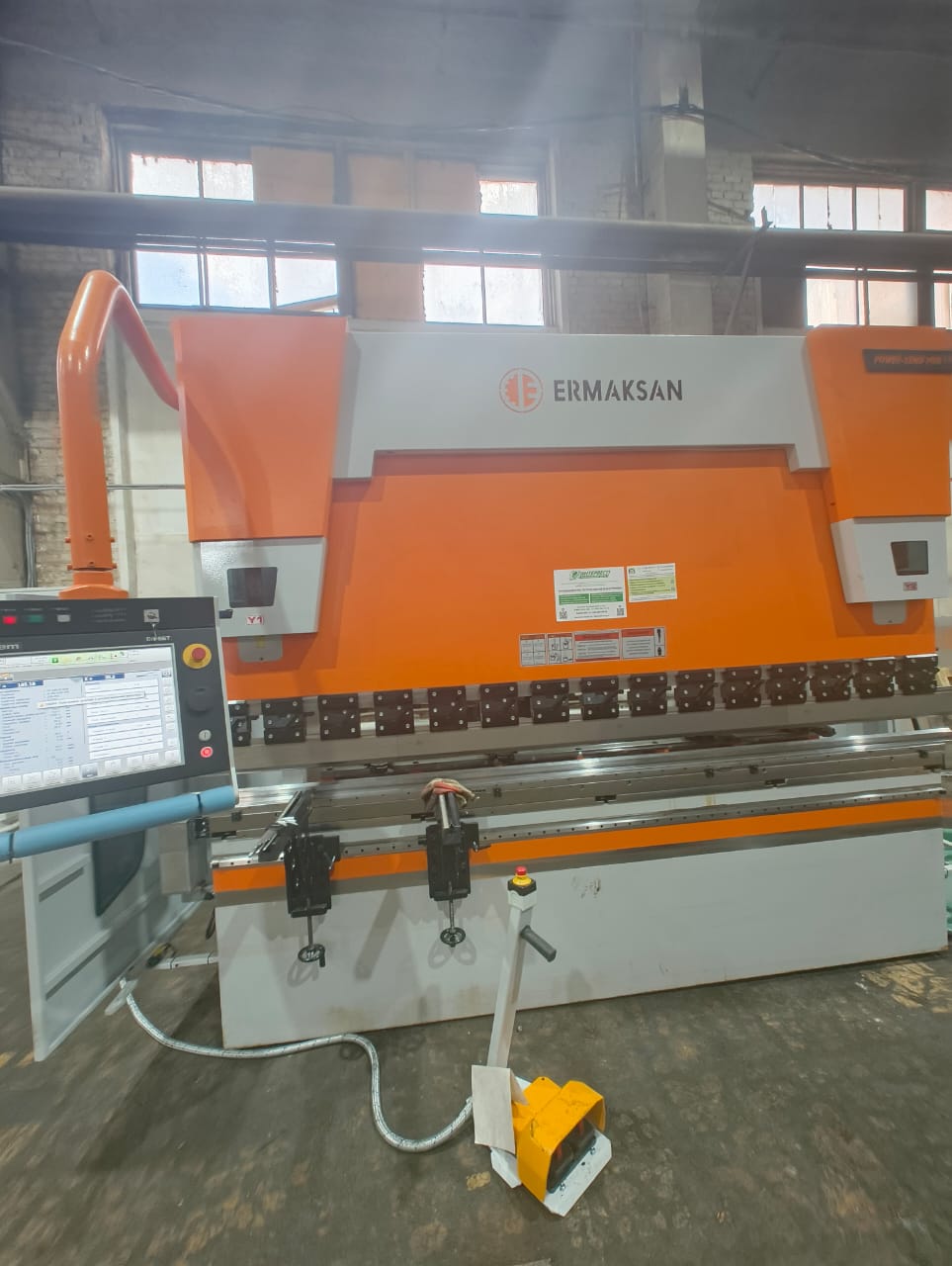

Гидравлический листогибочный пресс с ЧПУ Power Bend PRO 3100-175

Область применения

Листогибочные гидравлические прессы с числовым программным управлением Ermaksan серии Power Bend Pro предназначены для промышленного применения и высокоточной гибки листового металла. Данная серия сменила выпускаемую ранее компанией Ermaksan серию Power Bend, тем самым увеличив технические возможности и производительность прессов.

Основные преимущества

Синхронизированная работа гидроцилиндров осуществляется точно также, как на SPEED BEND, т.е. электронно-регулируемыми клапанами. Это обеспечивает высокую точность угла гибки. В качестве контроллера на POWER-BEND PRO применяется CYBELEC DNC 600 S . Этот контроллер обеспечивает высокую производительность и надежность в работе и имеет сервисное обслуживание по всему миру.

Особенности конструкции

Контроллер Cyb Touch 12 PS:

Cyb Touch 12 PS предназначен специально для синхронизированных гибочных прессов.

Как и все контроллеры этой серии, CybTouch 12 PS оснащен интуитивно понятным пользовательским интерфейсом и сенсорным экраном. Это делает его максимально удобным в использовании.

Благодаря своим ключевым свойствам CybTouch 12 PS является надежным и простым в управлении. Он встроен в гладкий, металлический, современные корпус, специально разработанный для установки на поворотную консоль, или может поставляться на передвижной панели.

Основные преимущества:

• Большой, яркий и высококонтрастный полностью сенсорный экран.
• Простые страницы, четкий дисплей, большие клавиши.
• Интуитивно понятный пользовательский интерфейс.
• Полное программирование для эффективного серийного производства с большим количеством гибов.
• Легкие одиночные гибы с помощью страницы EasyBend.
• Онлайновые справки и интерактивные всплывающие окна.
• Удобное резервное копирование данных и обновление программного обеспечения с помощью ПК или ноутбука.
• Доступны самые разнообразные языки.

Простота гибки:

• Различные автоматические вычисления функций гибов.
• Последовательности и программы работы можно запоминать.
• Управление углом, усилием гибки и системой антипрогиба.
• Простое ручное управление.
• Доступно автономное 2D-программное обеспечение.

Улучшенное управление:

• Управляет четырьмя осями.
• Автоматическая последовательность гибов.
• Расчет допусков на гиб.
• Расчет давления-антипрогиба.
• Модульные инструменты для каждой детали.
• Коррекция угла и полки.
• Телесвязь через беспроводное соединение с ПК или ноутбуком.
• Порт USB для карты памяти для передачи / резервного копирования данных.

Прессы оснащены закаленной, отшлифованной, стандартной составной (835 мм) системой пуансона и матрицы (4-х ручьевой V-образной).

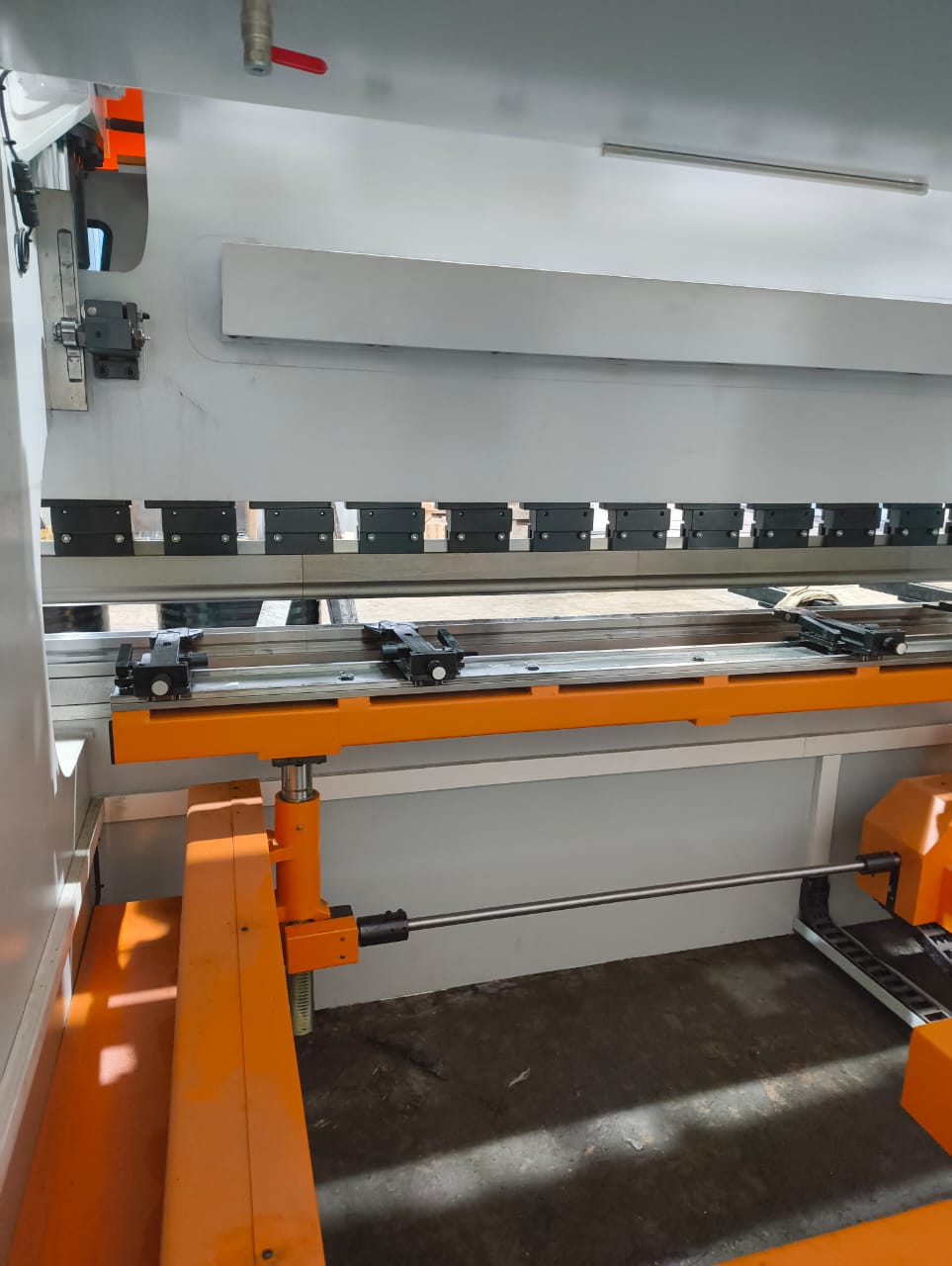

Для удобства оператора и облегчения работы на станке установлены передние поддержки, которые свободно перемещаются вдоль инструмента по линейным направляющим. Опоры также регулируются по высоте. Они оснащены линейками, при помощи которых можно производить гибку без использования заднего упора.

Перемещение заднего упора происходит посредством шарико-винтовой пары с точностью позиционирования до 0,01мм и управляется от ЧПУ. Высота расположения пальцев заднего упора производится вручную.

Листогибочный пресс оснащён специальными зажимными устройствами с системой крепления Promecam. Благодаря им замена верхнего инструмента производится быстро и легко.

Благодаря системе ручной компенсации прогиба верхнего инструмента (система бомбирования), при сгибании толстого металла угол будет равномерный на всей длине гибки. Без этой системы возможен недогиб в середине детали.

Основные компоненты

• Cервогидравлическая система марки HOERBIGER (Германия).
• Электрическая система производства компании SIEMENS (Германия), соответствующая нормами безопасности CE.
• Закаленный, шлифованный пуансон производства компании Rolleri (Италия) PS.135-85-R

Комплектация cтандартная

• Жесткий корпус из стали ST44 A1 высокого качества.
• Регулируемые, скользящие передние опоры.
• Закаленный, шлифованный пуансон.
• Закаленная, шлифованная 4-х ручьевая матрица.
• Быстрозажимные элементы системы крепления PROMECAM-AMADA.
• Контроллер CYBELEC CYBTOUCH 12 PS 2D.
• 1 осевой задний упор, управляемый от ЧПУ (ось Х). Ось R регулируется вручную.
• Глубина зева 410 мм.
• Пальцы заднего упора - 2шт.
• Шкала измерений в метрах и дюймах.
• Система компенсации прогиба (бомбирование), для прессов от 3100 до 4100 мм, 260 – 320т – ручная система, от 400 т и выше – моторизированное бомбирование в базовой комплектации.
• Передвижная консоль с двумя педалями, позволяющая работать в одиночном и повторяющемся циклах;

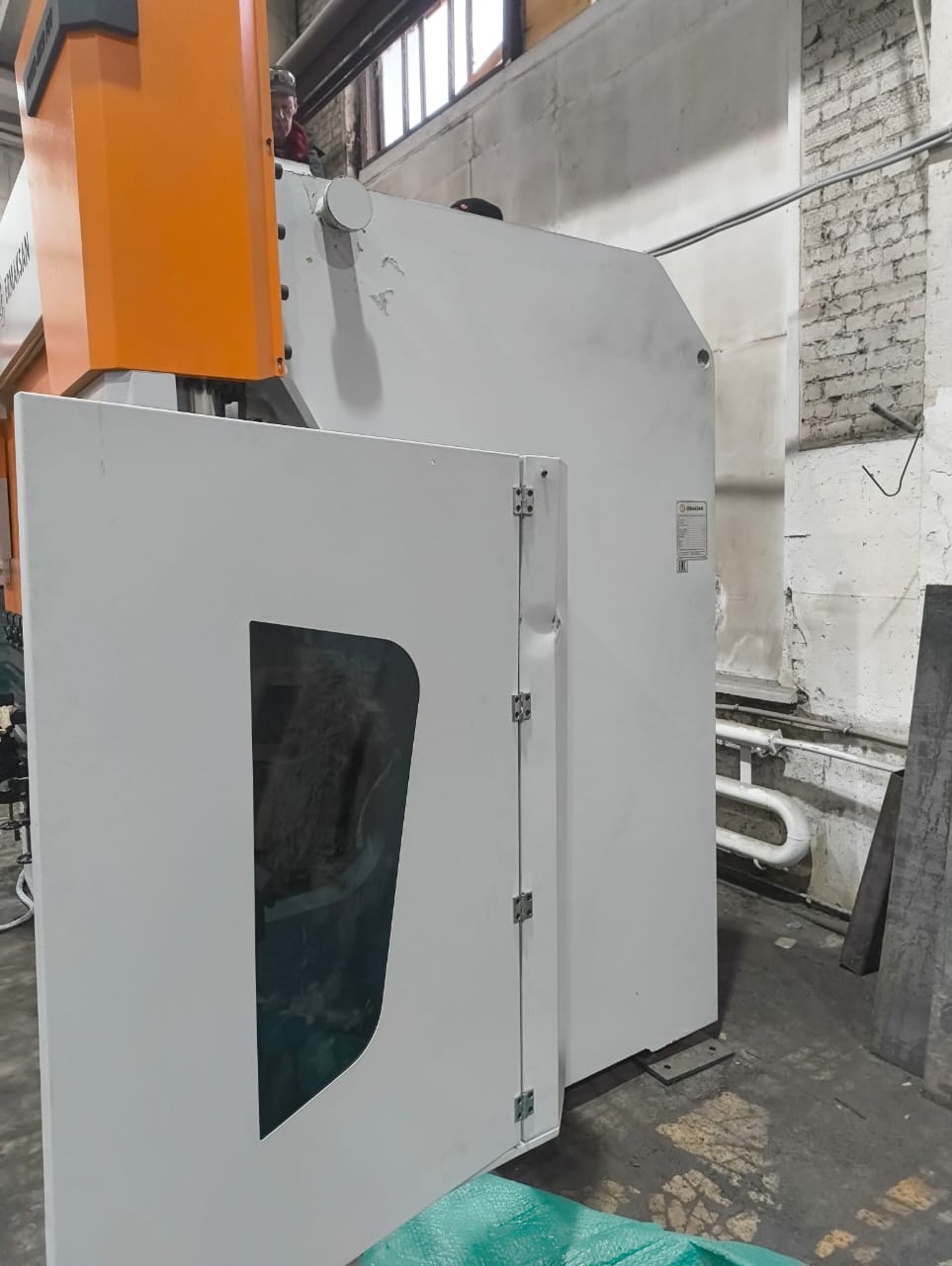

• Задняя и боковые зоны пресса оснащены защитным световым барьером.

Комплектация дополнительная

• Оси заднего упора, управляемые от ЧПУ (R; X; Z1; Z2).
• Контроллер Delem ER70 (5 осей).
• Контроллер Cybelec ModEva PAC Touch (7 осей).
• Контроллер ER90Plus 3D.
• Дополнительные пальцы заднего упора.
• Моторизованная или ручная система компенсации прогиба стола (бомбирвание).
• Подогрев или охлаждение масла.
• Параметры пресса по запросу.
• Пуансоны и матрицы специальных размеров и форм.
• Лазерная защита рук оператора.
• Система крепления WILA.
• Инструментальный шкаф.
• Автоматическая смазка направляющих.
• Автоматические поддержки сопровождения листа AP3/AP
• Установка контроллера или электрошкафа с левой стороны.
• Пневматическая или гидравлическая система зажима пуансонов.
