Область применения

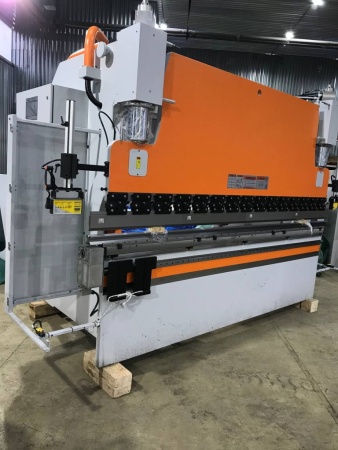

Прессы гибочные, гидравлические с числовым программным управлением Ermaksan серии Power Bend Falcon применяются для гибки листового металла и изготовления из него различных профильных изделий. Они разработаны на базе прессов серии Power Bend Pro и обладают всеми их достоинствами – скоростью, жесткой станиной и доступной стоимостью. Но, помимо этого, компания Ermaksan дополнила стандартную комплектацию функциями, повышающими производительность, безопасность и технологические возможности пресса.
Преимущества
В базовой комплектации данные прессы оснащены:
- Четырьмя управляемыми от ЧПУ осями - Y1, Y2, Х, R.
- Автоматизированной системой компенсации прогиба.
- Лазерной системой защиты рук оператора.
Серия Power Bend Falcon обладает обширным списком опций, позволяющим собрать станок под индивидуальные задачи производства, а также самым большим списком опциональных систем ЧПУ. Это позволяет подстроится под знания и требования оператора.
Прессы Power Bend Falcon – оптимальное решение в соотношении цена-функциональность.
Особенности конструкции
Контроллер DELEM DA-58T 2D-графика
Серия контроллеров DA-50T нового поколения предлагает самое легкое программирование, основанное на графическом пользовательском интерфейсе Delem.
DA-58T представляет собой современное комплексное решение для графического управления 2D для гибочных гидравлических прессов. Его 15-дюймовый цветной TFT-экран с высоким разрешением и технологией multi-touch промышленного класса, обеспечивает доступ к проверенному пользовательскому интерфейсу Delem. Он позволяет осуществлять прямую взаимосвязь между программным обеспечением и фактическим производством.
Регулировка машины и тестовые изгибы сводятся к минимуму с помощью быстрой и легкой последовательности работы с имитированием гибов. Программы с ЧПУ генерируются одним нажатием.
Можно сразу выполнять первый гиб, так как все перемещения осей вычисляются, а последовательность изгиба моделируется машиной и инструментами реального масштаба.
DA-58T предлагает:
- Двумерное программирование.
- Автоматическое определение последовательности изгиба и вычисление столкновений.
Режим симуляции DA-58T помогает оператору графически имитировать процесс изгиба продукта. Стандартными функциями управления станком являются Y1-Y2 и ось X. В качестве оси R или Z можно использовать вторую заднюю ось. Кроме того, контроль над прогибом является стандартным.
Функции DA-58T:
- 2D-графическое программирование на сенсорном экране.
- 15-дюймовый цветной TFT-дисплей с высоким разрешением.
- Расчет последовательности гиба.
- Управление бомбированием.
- Управление сервомотором и преобразователем частоты.
- Расширенные алгоритмы управления осью Y.
- USB, периферийное взаимодействие.
- Автономное программное обеспечение Profile-58TL.
Компоненты станка
- Линейные датчики Hеidenhain (Германия).
- Закаленная, отшлифованная, стандартная составная (835 мм) система пуансона и матрицы производителя Rolleri (Италия).
Стандартная комплектация
- Жесткий корпус из стали ST44 A1 высокого качества.
- Контроллеры: DELEM DA-58T 2D или PC-MODEVA 2D + автономное ПО или CYBELEC MODEVA PAC 2D.
- Регулируемые, скользящие передние опоры.
- Закаленный, шлифованный пуансон производства компании Rolleri (Италия).
- Закаленная, шлифованная 4-х ручьевая матрица.
- Быстрозажимные элементы системы крепления PROMECAM-AMADA.
- 2-х осевой задний упор, управляемый от ЧПУ: Ось Х, ось R.
- Пальцы заднего упора - 2шт.
- Шкала измерений в метрах и дюймах.
- Автоматическая система компенсации прогиба.
- Передвижная консоль с двумя педалями, которая позволяет работать как в одиночном, так и в повторяющемся цикле.
- Защитный световой барьер задней и боковой зон пресса.
- Лазерная защита рук оператора.
Дополнительные опции
- Оси заднего упора, управляемые от ЧПУ (X1_X2; Z1_Z2, R1_R2).
- Контроллер Delem ER70 (5 осей).
- Контроллер Cybelec ModEva PAC Touch (7 осей).
- Контроллер ER90Plus 3D.
- Дополнительные пальцы заднего упора.
- Подогрев или охлаждение масла.
- Параметры пресса по запросу.
- Пуансоны и матрицы специальных размеров и форм.
- Система крепления WILA.
- Инструментальный шкаф.
- Автоматическая смазка направляющих.
- Автоматические поддержки сопровождения листа AP3/AP4.
- Установка контроллера или электрошкафа с левой стороны.
- Пневматическая или гидравлическая система зажима пуансонов.
Пусконаладочные работы
ПНР листогибочного оборудования проводят сертифицированные специалисты "Интервесп". Длительность работ в среднем составляет 2 дня. Их стоимость уже включена в цену станка, кроме затрат на техников. Результатом проведения пуско-наладочных работ является сдача Заказчику в эксплуатацию оборудования, соответствующего паспортным данным. Оснастку, инструмент, заготовки и рабочие жидкости предоставляет Заказчик. Масло, СОЖ и прочие рабочие жидкости должны соответствовать паспортным рекомендациям.
Сервис
Если в гарантийный или послегарантийный период произошла поломка листогиба, то сертифицированные специалисты нашей сервисной службы устранят неисправность. На нашем складе всегда есть запасные части и расходники. Также наши сотрудники возьмут на себя выполнение всех регламентных работы по обслуживанию купленных станков.
|
Модель пресса |
Power Bend Falcon 2100-40 |
Power Bend Falcon 2100-40 |
Power Bend Falcon 2100-60 |
Power Bend Falcon 2600-100 |
Power Bend Falcon 2600-135 |
Power Bend Falcon 3100-100 |
Power Bend Falcon 3100-135 |
|
Максимальное усилие, тонн |
40 |
40
|
60 |
100 |
135 |
100 |
135 |
|
Длина гибки (А), мм |
1270 |
2100 |
2100 |
2600 |
2600 |
3100 |
3100 |
|
Расстояние между стойками (В), мм |
1050 |
1700 |
1700 |
2200 |
2200 |
2600 |
2600 |
|
Скорость холостого опускания, мм/с |
140 |
140 |
200 |
200 |
160 |
200 |
200 |
|
Рабочая скорость, мм/с |
10 |
10 |
10 |
10 |
10 |
9,5 |
10 |
|
Скорость возврата, мм/с |
170 |
170 |
165 |
155 |
120 |
155 |
120 |
|
Максимальный ход заднего упора по оси X, R мм |
500-250 |
500-250 |
500-250 |
800-500 |
800-350 |
800-230 |
800-250 |
|
Количество упорных пальцев на заднем упоре, шт. |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|
Количество передних суппортов, шт. |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|
Объем масла, л |
80 |
80 |
150 |
150 |
200 |
150 |
200 |
|
Мощность, кВт |
6 |
6 |
8 |
7,5 |
11 |
7,5 |
11 |
|
Рабочий ход пуансона (С), мм |
170 |
170 |
275 |
275 |
275 |
275 |
175 |
|
Просвет (D), мм |
387 |
387 |
530 |
530 |
550 |
530 |
550 |
|
Глубина зева (Е), мм |
350 |
350 |
410 |
410 |
410 |
410 |
410 |
|
Рабочая высота стола (F), мм |
850 |
850 |
900 |
900 |
900 |
900 |
900 |
|
Ширина стола (G), мм |
90 |
90 |
90 |
90 |
90 |
240 |
90 |
|
Длина пресса (L), мм |
2150 |
2900 |
3250 |
3750 |
3750 |
4250 |
4250 |
|
Ширина пресса (W), мм |
1650 |
1650 |
1960 |
1950 |
2050 |
1950 |
2050 |
|
Высота пресса (H), мм |
2300 |
2300 |
2750 |
2800 |
2800 |
2800 |
2800 |
|
Масса пресса, кг |
3220 |
3885 |
5085 |
6850 |
7673 |
7450 |
8186 |
|
Модель пресса |
Power Bend Falcon 3100-175 |
Power Bend Falcon 3100-220 |
Power Bend Falcon 3100-320 |
Power Bend Falcon 4100-135 |
Power Bend Falcon 4100-175 |
Power Bend Falcon 6100-500 |
|
Максимальное усилие, тонн |
175 |
220 |
320 |
135 |
175 |
500 |
|
Длина гибки (А), мм |
3100 |
3100 |
3100 |
4100 |
4100 |
6100 |
|
Расстояние между стойками (В), мм |
2600 |
2600 |
2600 |
3600 |
3600 |
5100 |
|
Скорость холостого опускания, мм/с |
180 |
180 |
140 |
200 |
180 |
80 |
|
Рабочая скорость, мм/с |
10 |
10 |
10 |
10 |
10 |
8,3 |
|
Скорость возврата, мм/с |
135 |
160 |
150 |
120 |
135 |
75 |
|
Максимальный ход заднего упора по оси X, R мм |
800-250 |
800-500 |
800-500 |
800-230 |
1000-500 |
800-230 |
|
Количество упорных пальцев на заднем упоре, шт. |
2 |
2 |
2 |
2 |
2 |
4 |
|
Количество передних суппортов, шт. |
2 |
2 |
2 |
2 |
2 |
4 |
|
Объем масла, л |
200 |
300 |
400 |
200 |
200 |
500 |
|
Мощность, кВт |
11 |
30 |
30 |
11 |
11 |
30 |
|
Рабочий ход пуансона (С), мм |
275 |
275 |
375 |
275 |
275 |
375 |
|
Просвет (D), мм |
550 |
550 |
650 |
550 |
550 |
675 |
|
Глубина зева (Е), мм |
410 |
410 |
410 |
410 |
410 |
510 |
|
Рабочая высота стола (F), мм |
900 |
900 |
900 |
900 |
900 |
900 |
|
Ширина стола (G), мм |
90 |
200 |
240 |
90 |
90 |
240 |
|
Длина пресса (L), мм |
4250 |
4550 |
4550 |
5100 |
5100 |
7990 |
|
Ширина пресса (W), мм |
2150 |
2250 |
3200 |
2100 |
2100 |
3700 |
|
Высота пресса (H), мм |
2800 |
2850 |
2450 |
2800 |
2800 |
2650 |
|
Масса пресса, кг |
9086 |
11300 |
17300 |
10650 |
11414 |
42800 |
