Форматно-раскроечный станок SCM SI3 L'invincibile

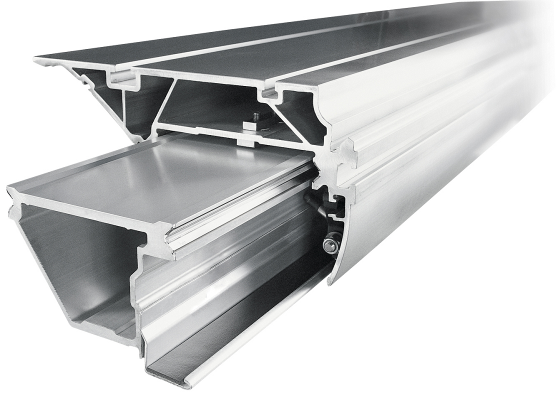

Анодированная алюминиевая подвижная каретка перемещается по высокоточным закаленным направляющим со специальной вогнутой фрезеровкой (в виде арки), которые фиксируются на каретке механически - методом вальцевания.

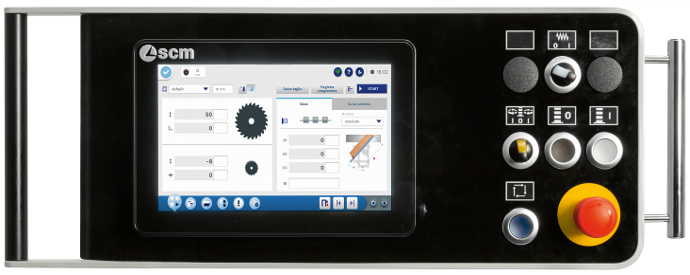

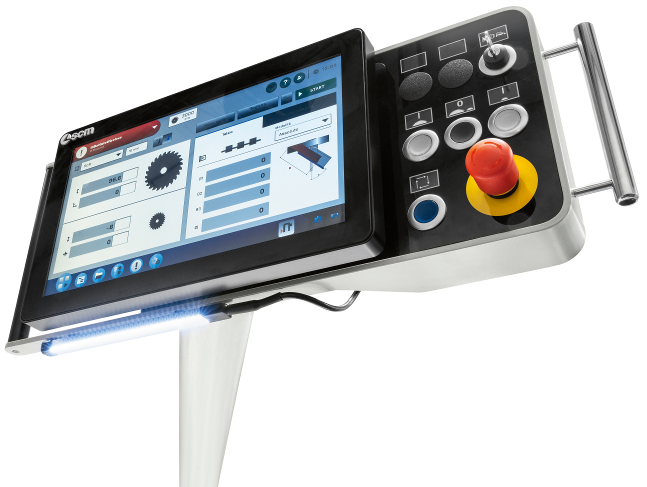

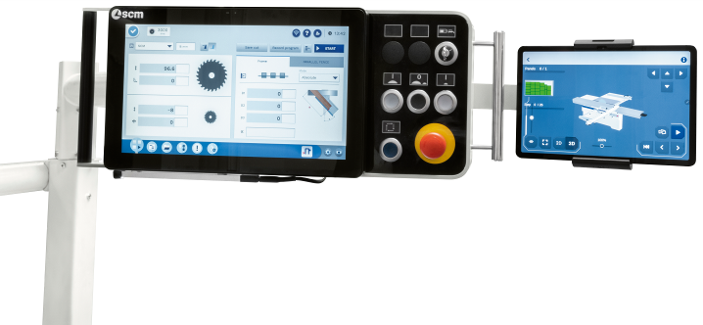

Панель управления eye-S включает в себя:

eye-S 3 UP PLUS (CE исполнение)

подвижная панель управления, доступная для удобного использования оператором

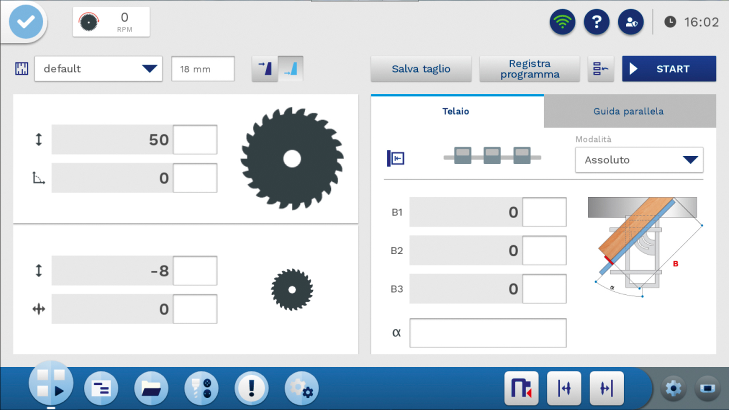

“eye-S 10” пульт

прямое управление следующих рабочих осей в ручном, ручном последовательном, полуавтоматическом и автоматическом режимах:

• подъем/опускание пильного узла
• наклон пильного узла
• привод правой линейки параллельных резов

• функции помощи оператору при выполнении комплексных пропилов

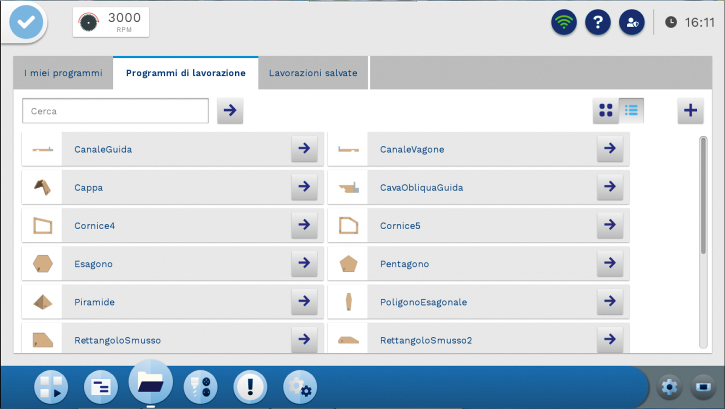

• сохранение в памяти до 1000 программ с соответствующими изображениями
• сохранение в памяти до 1000 различных инструментов с изображениями
• оптимизатор предварительно загруженных параметрических рабочих программ
• среда для создания и хранения новых рабочих программ
• автоматическое получение команд на выполнение работ от Thundercut App

• USB порт
• предустановка для подключения к сети
• Привод правой линейки параллельных резов, управляемый с панели eye-S
• считывание положения энкодером
• перемещение по шариковинтовой паре
• плавная регулировка с помощью кнопок или автоматическое позиционирование
• Возможность пошагового позиционирования
• Автоматическая настройка
• ширина пропила 1600 мм

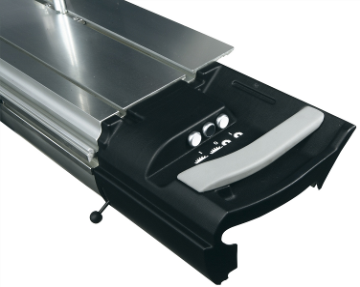

• Кнопки пуска-остановки основной и подрезной пилы на каретке

Регулируемый держатель планшетного компьютера на верхней панели управления:

• Сочетается с планшетами от 7” до 13”.
• Имеет USB порт для питания планшета
• Рекомендуется для использования приложением SCM App Thundercut

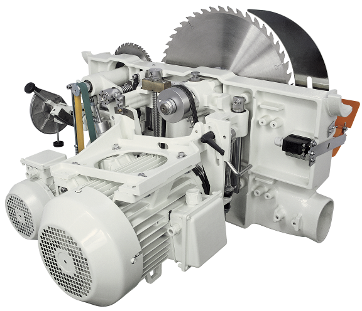

Независимый автоматический подрезной диск/

Электронная настройка подрезного узла

автоматическое горизонтальное и вертикальное позиционирование подрезного диска

• автоматическая активация и переход в рабочее положение при включении пил
• автоматический отвод при выключении пил.

Одновременное позиционирование и фиксирование/разблокирование линейки на рамном столе.

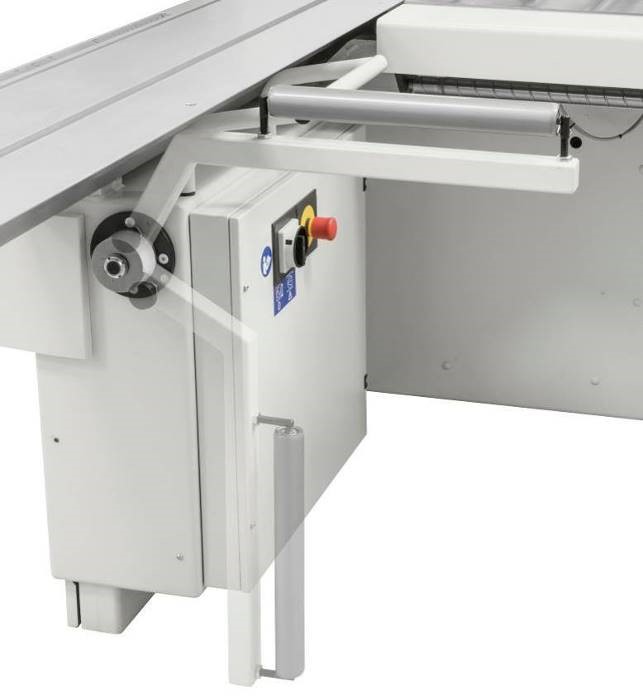

выдвигаемая рама с вальцом для поддержки заготовок на расстоянии до 2400 мм от пильного диска.

Примечание: устройство (линейка) для угловых резов обязательно должно быть выбрано при заказе данной опции

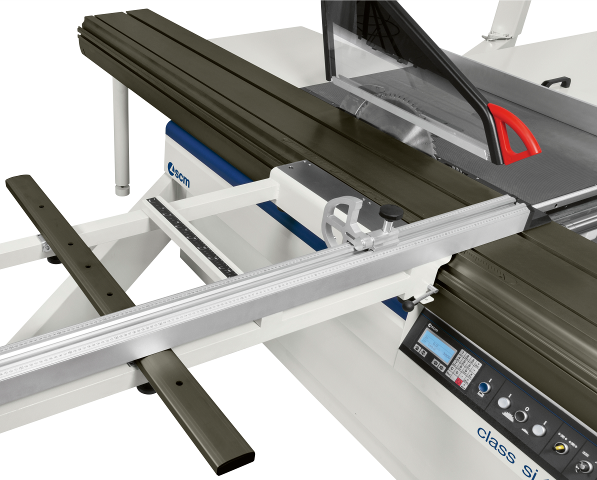

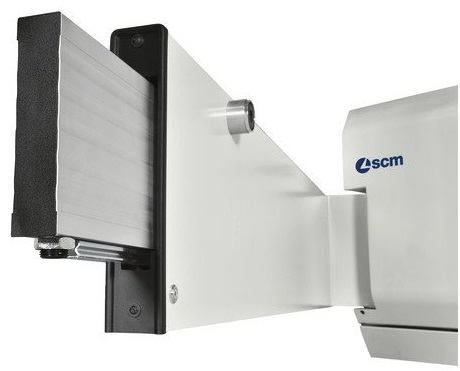

Устройство для выполнения угловых резов с компенсацией настройки значения положения упора в зависимости от установленного угла распила. Комплектуется алюминиевой линейкой и 1 упором с максимальным выдвижением до 1500 мм.

Нижний подвижный суппорт рамного стола на призматических направлющих с системой шариков

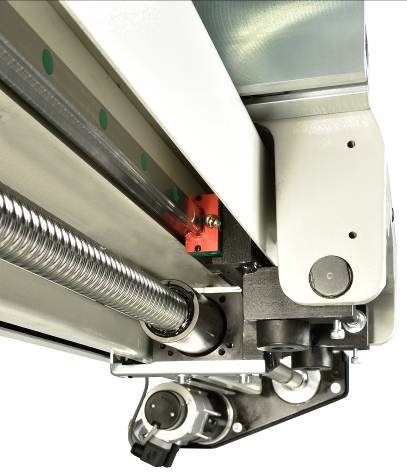

Автоматическая параллельная направляющая линейка с возможностью программного управления с перемещением по призматическим направляющим THK

перемещение посредством шариковинтовой передачи с возвратным движением шариков;

• максимальная скорость 25 м/мин
• возможность отвести направляющую линейку с рабочего стола,
• ширина реза на направляющей линейке – 1500 мм.

Кнопки пуска-остановки пилы на каретке

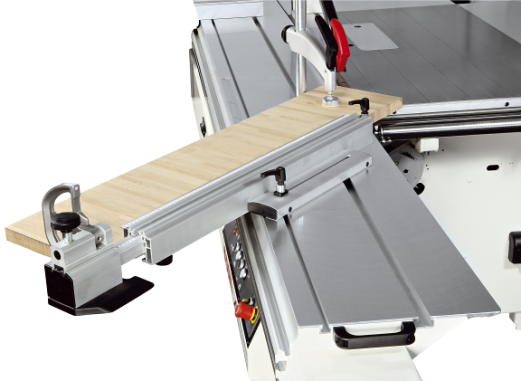

Эксцентриковый прижим

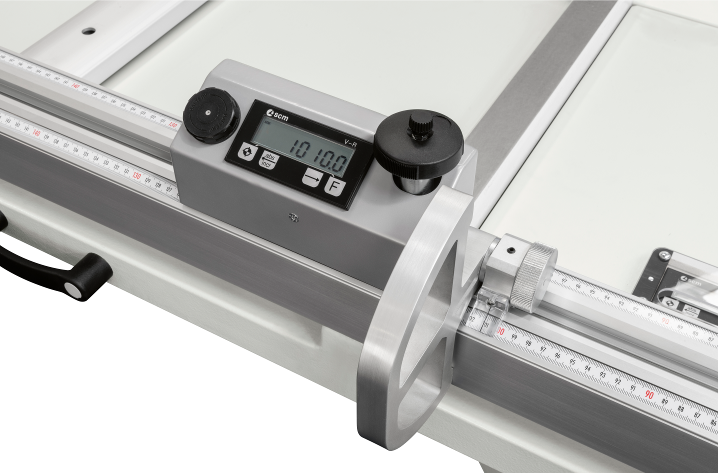

Линейка с 3-мя ЖК датчиками (индикаторами) положения перекидных упоров, каждый упор снабжен системой считывания по магнитной ленте и отображением размеров на индикаторе с ЖК-дисплеем

БЕЗОПАСНОСТЬ И УСТРОЙСТВА ЗАЩИТЫ:

Кнопки аварийного выключения на лицевой панели и со стороны параллельной направляющей линейки

Защита от перегрузок

Верхний защитный кожух над пильным узлом с встроенным аспирационным патрубком диаметром 100 мм

Трансформатор для вспомогательной цепи низкого напряжения (110 вольт)

Автоматический тормоз основного двигателя

Дверца доступа к пиле с быстрой блокировкой и микровыключателем безопасности

Поверхностное упрочнение элементов подвижного стола каретки и опорных линеек рамного стола.

Рекомендуется в случае интенсивной работы, а особенно с абразивными материалами.

Дополнительный суппорт поддержки панелей с роликом со стороны параллельной линейки

Легко удаляется, когда не используется

Лампа подсветки рабочей зоны

ThunderCut

Приложение-оптимизатор для IOS-Android

Thundercut бесплатно скачивается из App Store или Play Store.

Приложение позволяет оптимизировать и задавать последовательность резов на конкретном станке.

Управление Материалами и Панелями, имеющимися на вашем складе

Мастер проекта, перечень пропилов также может быть импортирован из существующих файлов.

Оптимизатор подсказывает различные схемы раскроя, которые можно предварительно просмотреть, показывая их характеристики: "минимальные отходы", "максимальная скорость" и т.д.

После того, как выбран нужный, можно запустить режим последовательного управления операциями.

Показ может быть в режиме 3D или 2D (вид сверху), вид можно вращать и графически отображается ход выполнения раскроя.

Вы можете управлять анимацией, визуализацией, печатью этикеток (для этого требуется принтер Zebra)

Визуализатор подсказывает оператору пропилы, указывая размеры флажковых упоров или параллельной направляющей линейки.

Также указывается положение рамного стола и упорной линейки

Вы можете легко отличить раскраиваемые панели, уложенные в штабеля панели, подготовленные для последующих операций, остатки, которые нужно положить обратно на склад, отходы и готовую продукцию (зеленый цвет).
