Форматно-раскроечный станок SCM class si x

49 class si X – форматно-раскроечный станок – исполнение CE

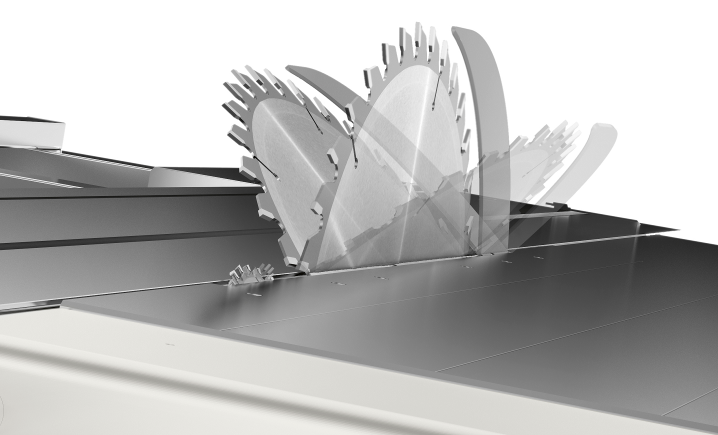

с наклоном пил в две стороны

Анодированная алюминиевая пильная каретка перемещается по высокоточным закаленным стальным направляющим со специальной вогнутой фрезеровкой (в виде арки), которые фиксируются на каретке механически, методом вальцевания.

Удлинение стола на выходе

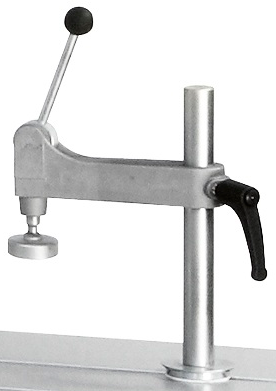

Эксцентриковый прижим

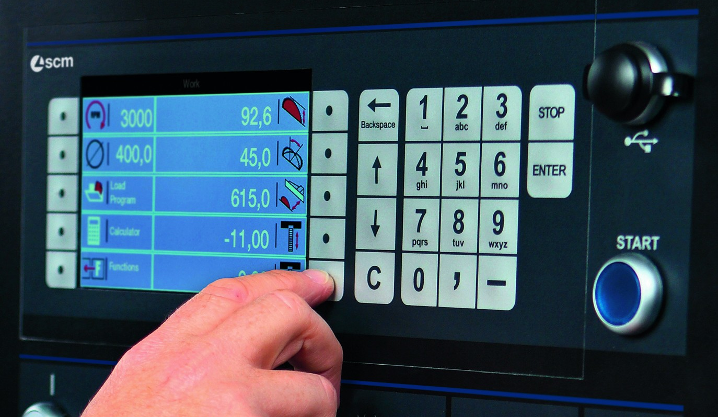

Электронная система управления “EASY”

Имеет:

• ЖК-монитор 7” форматом 16:9
• программирование высоты и наклона пилы
• функция помощи оператору при исполнении сложных распилов с наклоном и поворотом
• управление базой данных пил
• 300 программ, заносимых в память

Двигатель 9 кВт (12 л. с.) при 50 Гц - 11 кВт (15 л. с.) при 60 Гц

Инвертор для электронной регулировки скорости в диапазоне 3000 ÷ 5000 об/мин.

с автоматическим запуском основного двигателя:

• отображение текущей скорости на панели EASY
• регулировка скорости основной пилы с пульта на основе базы данных пил
• система электронного торможения

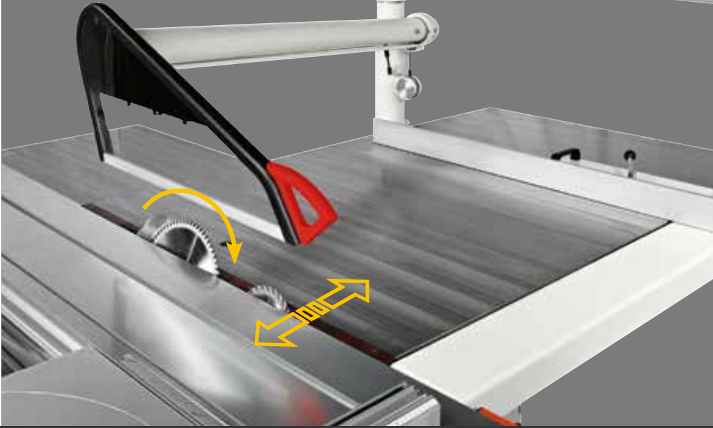

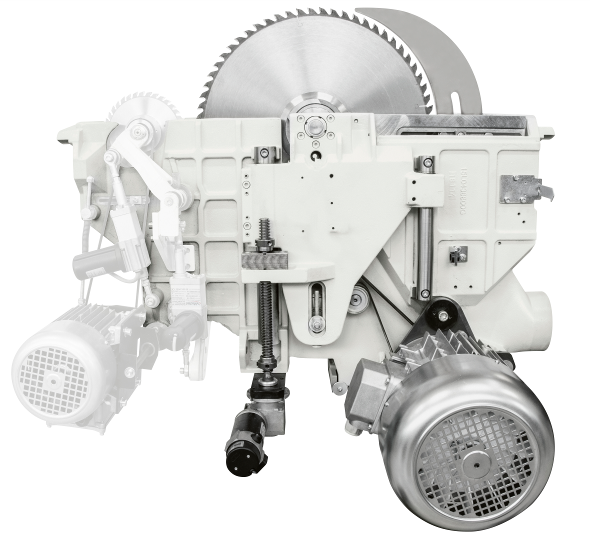

Подрезной узел с независимым электроприводом

Скорость вращения подрезной пилы 6000 об/мин.

Мощность двигателя подрезной пилы (при 50 Гц) 1,3 (1,7) кВт (л. с.);

В комплекте:

• автоматическая регулировка (электропривод) по 2 осям: горизонтальное и вертикальное перемещения подрезной пилы
• автоматический вывод из зоны реза при выключении пил
• Раздвижная подрезная пила

Толщина, мин. ÷ макс.: 2,8 ÷ 3,6 мм

Диаметр пилы: 160 мм

Диаметр посадочного отверстия: 20 мм

Количество зубьев: Z 36

Раздвижная подрезная пила

Толщина, мин. ÷ макс.: 2,8 ÷ 3,6 мм

Диаметр пилы: 160 мм

Диаметр посадочного отверстия: 20 мм

Количество зубьев: Z 36

Линейка Quick Lock

Одновременное позиционирование и фиксирование/разблокирование линейки на рамном столе

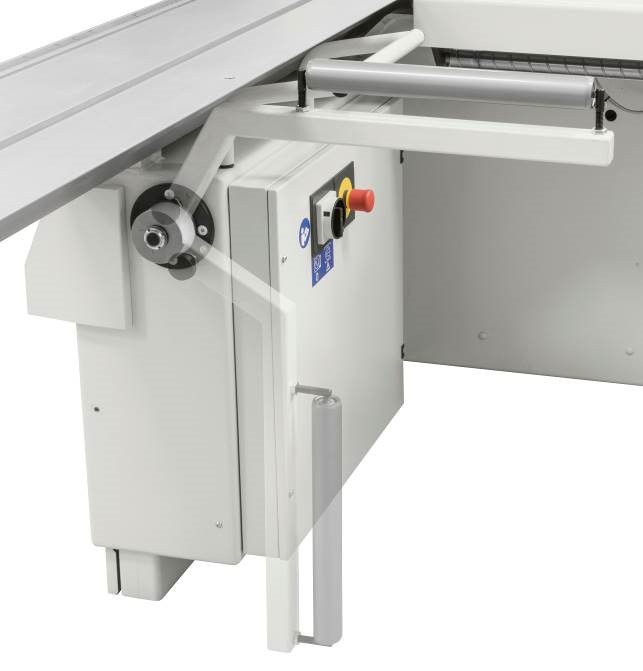

выдвигаемая рама с вальцом для поддержки плит на расстоянии до 2400 мм от пильного диска.

Примечание: Устройство для угловых резов обязательно должно быть добавлено при заказе данной опции

Линейка с 3-мя ЖК датчиками (индикаторами) положения перекидных упоров, каждый упор снабжен системой считывания по магнитной ленте и отображением размеров на индикаторе с ЖК-дисплеем

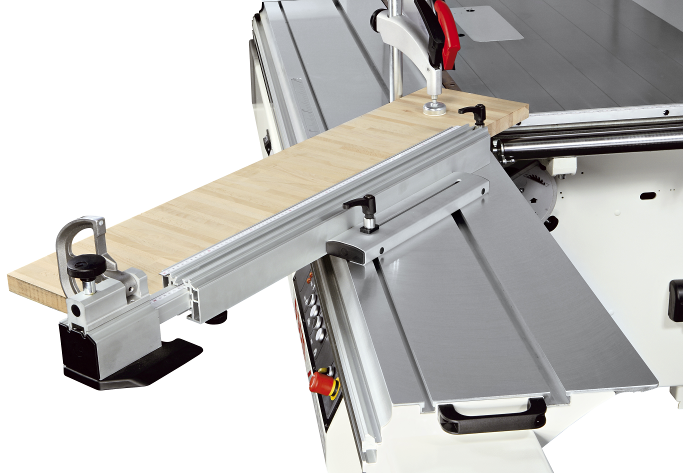

Линейка для выполнения угловых резов.

Укомплектована упором, выдвигающимся до 1500 мм

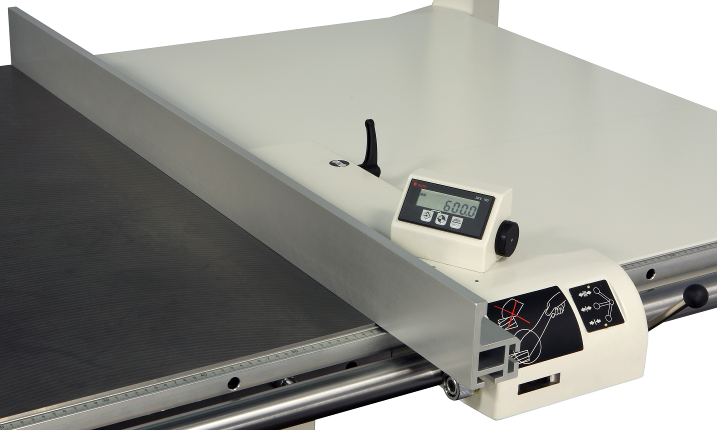

Электронный датчик (цифровой индикатор) положения параллельной направляющей линейки (которая настраивается вручную).

• два возможных положения параллельной направляющей линейки: высокое и низкое

  (линейка переворачивается на 900)

• электронный индикатор (датчик) положения параллельной направляющей линейки.
• перемещение линейки по цилиндрической направляющей диаметром 50мм
• положение линейки считывается по магнитной ленте
• возможность точной настройки перемещения направляющей линейки до долей миллиметра

Дополнительный суппорт поддержки панелей с ро-ликом со стороны параллельной линейки

Легко удаляется, когда не используется

Кнопка аварийной остановки с передней стороны станка.

Кнопка аварийной остановки станка со стороны параллельной направляющей линейки.

Дверца доступа к пильному диску с быстрой блокировкой и микровыключателем безопасности.

Защита от перегрузок.

Подвесной защитный кожух пилы с встроенным раструбом вытяжной системы с диаметром 100 мм.

«Система АР» служит для автоматического позиционирования подвесной защиты в зависимости от угла наклона пил. Патент SCM

Автоматический тормоз на электродвигателе основной пилы.

Основной выключатель, запираемый на навесной замок.

Трансформатор для вспомогательной цепи низкого напряжения (110 вольт).

Сертификат соответствия нормам безопасности C.E.

ThunderCut

Приложение-оптимизатор для IOS-Android

Thundercut бесплатно скачивается из App Store или Play Store.

Приложение позволяет оптимизировать и задавать последовательность резов на конкретном станке.

Управление Материалами и Панелями, имеющимися на вашем складе

Мастер проекта, перечень пропилов также может быть импортирован из существующих файлов.

Оптимизатор подсказывает различные схемы раскроя, которые можно предварительно просмотреть, показывая их характеристики: "минимальные отходы", "максимальная скорость" и т.д.

После того, как выбран нужный, можно запустить режим последовательного управления операциями.

Показ может быть в режиме 3D или 2D (вид сверху), вид можно вращать и графически отображается ход выполнения раскроя.

Вы можете управлять анимацией, визуализацией, печатью этикеток (для этого требуется принтер Zebra)

Визуализатор подсказывает оператору пропилы, указывая размеры флажковых упоров или параллельной направляющей линейки.

Также указывается положение рамного стола и упорной линейки

Вы можете легко отличить раскраиваемые панели, уложенные в штабеля панели, подготовленные для последующих операций, остатки, которые нужно положить обратно на склад, отходы и готовую продукцию (зеленый цвет).
