Форматно-раскроечный станок SCM class si 400ep eye-S

class si 400ep eye-S - C.E.вариант

• Анодированная алюминиевая пильная каретка перемещается по высокоточным закаленным стальным направляющим со специальной вогнутой фрезеровкой (в виде арки), которые фиксируются на каретке механически, методом вальцевания.

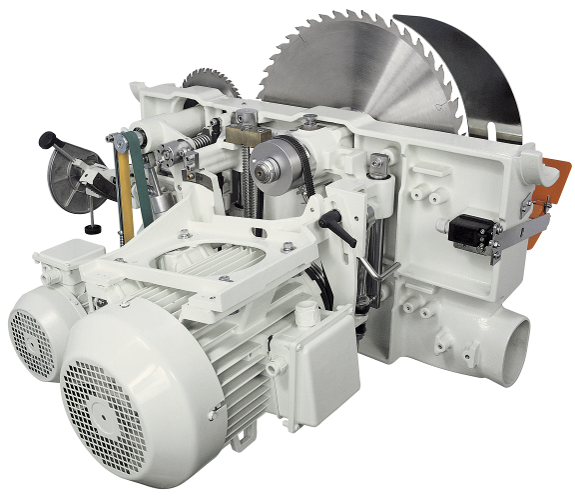

• Подрезной узел с независимым приводом и регулировками с пульта управления.
• Эксцентриковый прижим
• Удлинение стола на выходе
• Каретка длиной 3200 мм
• Прямой пуск электродвигателей
• Верхний защитный кожух, полностью исключаемый из работы

Вариант комплектации eye-S включает в себя:

eye-S 3 UP PLUS (CE исполнение)

подвижная панель управления, доступная для удобного использования оператором

“eye-S 10” пульт

прямое управление следующих рабочих осей в ручном, ручном последовательном, полуавтоматическом и автоматическом режимах:

• подъем/опускание пильного узла
• наклон пильного узла
• привод правой линейки параллельных резов

• функции помощи оператору при выполнении комплексных пропилов
• сохранение в памяти до 1000 программ с соответствующими изображениями
• сохранение в памяти до 1000 различных инструментов с изображениями
• оптимизатор предварительно загруженных параметрических рабочих программ
• среда для создания и хранения новых рабочих программ
• автоматическое получение команд на выполнение работ от Thundercut App

• USB порт
• предустановка для подключения к сети
• Привод правой линейки параллельных резов, управляемый с панели eye-S
• считывание положения энкодером
• перемещение по шариковинтовой паре
• плавная регулировка с помощью кнопок или автоматическое позиционирование
• Возможность пошагового позиционирования
• Автоматическая настройка
• полное исключение линейки из рабочей зоны стола
• ширина пропила 1600 мм

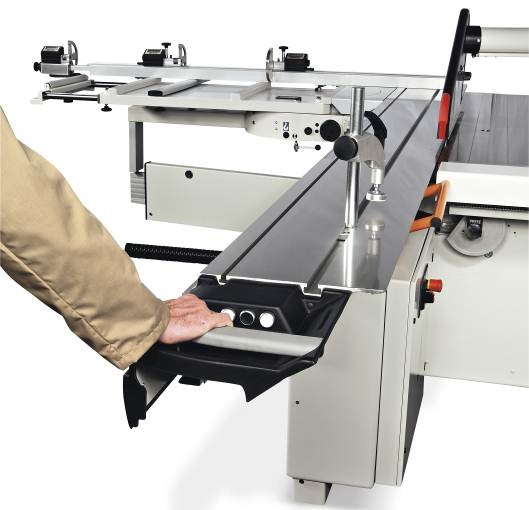

• Кнопки пуска-остановки основной и подрезной пилы на каретке

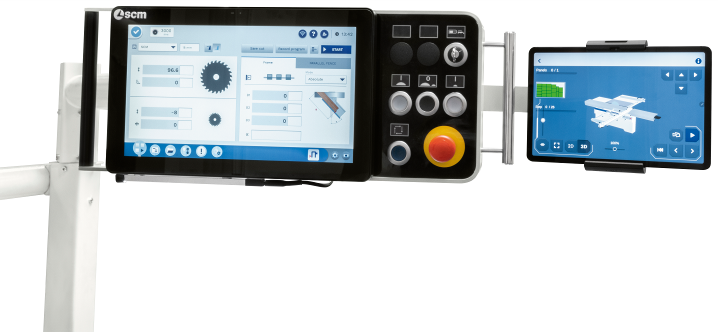

Регулируемый держатель планшетного компьютера на верхней панели управления:

Сочетается с планшетами от 7” до 13”.

Имеет USB порт для питания планшета

Рекомендуется для использования приложением SCM App Thundercut

Приводная параллельная линейка контролируется с контроллера

• положение считывается от энкодера
• перемещение по шариковинтовой паре с возвратным движением шариков
• настройка нажатием и удерживанием клавиши
• возможность плавной настройки
• автоматическая настройка
• линейку можно полностью исключить (отвести) с рабочего стола
• ширина реза по направляющей параллельной линейке 1500 мм

• Кнопки пуски/остановки двигателя встроены в пильную каретку, для пуска и остановки основного и подрезного узлов

Линейка с 3-мя ЖК датчиками (индикаторами) положения перекидных упоров, каждый упор снабжен системой считывания по магнитной ленте и отображением размеров на индикаторе с ЖК-дисплеем

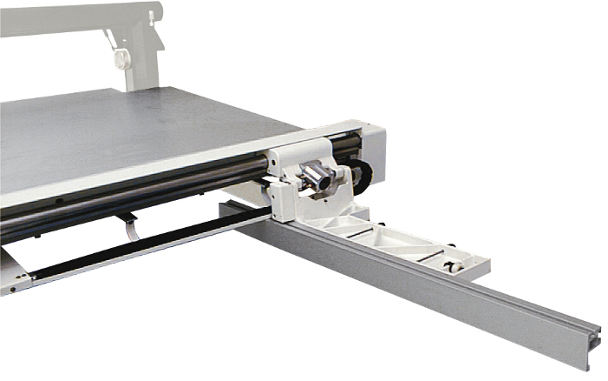

Рамный стол с линейкой Quick Lock

Одновременное позиционирование и фиксирование/разблокирование линейки на рамном столе.

выдвигаемая рама с вальцом для поддержки заготовок на расстоянии до 2400 мм от пильного диска.

Примечание: устройство (линейка) для угловых резов обязательно должно быть выбрано при заказе данной опции

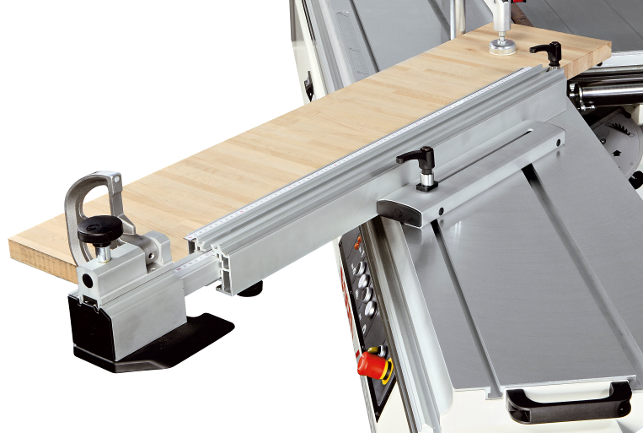

Линейка для выполнения угловых резов.

Укомплектована упором, выдвигающимся до 1500 мм

Дополнительный суппорт поддержки панелей с роликом со стороны параллельной линейки

Легко удаляется, когда не используется

2-х осевой подрезной агрегат с автоматической настройкой

вертикальное и горизонтальное позиционирование подрезного агрегата при помощи сервоприводов

автоматическая настройка положения при выключенных двигателях пильного и подрезного агрегатов

автоматическое исключение подрезного агрегата из работы

Лампа подсветки рабочей зоны

Безопасность и устройства защиты:

Кнопка аварийного выключения с передней стороны станка

Защита от перегрузок

Основной выключатель, запираемый на навесной замок

Подвесной защитный кожух пилы с встроенным раструбом вытяжной системы с диаметром 100 мм. Может быть полностью исключен из рабочей зоны.

ThunderCut

Приложение-оптимизатор для IOS-Android

Thundercut бесплатно скачивается из App Store или Play Store.

Приложение позволяет оптимизировать и задавать последовательность резов на конкретном станке.

Управление Материалами и Панелями, имеющимися на вашем складе

Мастер проекта, перечень пропилов также может быть импортирован из существующих файлов.

Оптимизатор подсказывает различные схемы раскроя, которые можно предварительно просмотреть, показывая их характеристики: "минимальные отходы", "максимальная скорость" и т.д.

После того, как выбран нужный, можно запустить режим последовательного управления операциями.

Показ может быть в режиме 3D или 2D (вид сверху), вид можно вращать и графически отображается ход выполнения раскроя.

Вы можете управлять анимацией, визуализацией, печатью этикеток (для этого требуется принтер Zebra)

Визуализатор подсказывает оператору пропилы, указывая размеры флажковых упоров или параллельной направляющей линейки.

Также указывается положение рамного стола и упорной линейки

Вы можете легко отличить раскраиваемые панели, уложенные в штабеля панели, подготовленные для последующих операций, остатки, которые нужно положить обратно на склад, отходы и готовую продукцию (зеленый цвет).
