Характеристики:
область применения

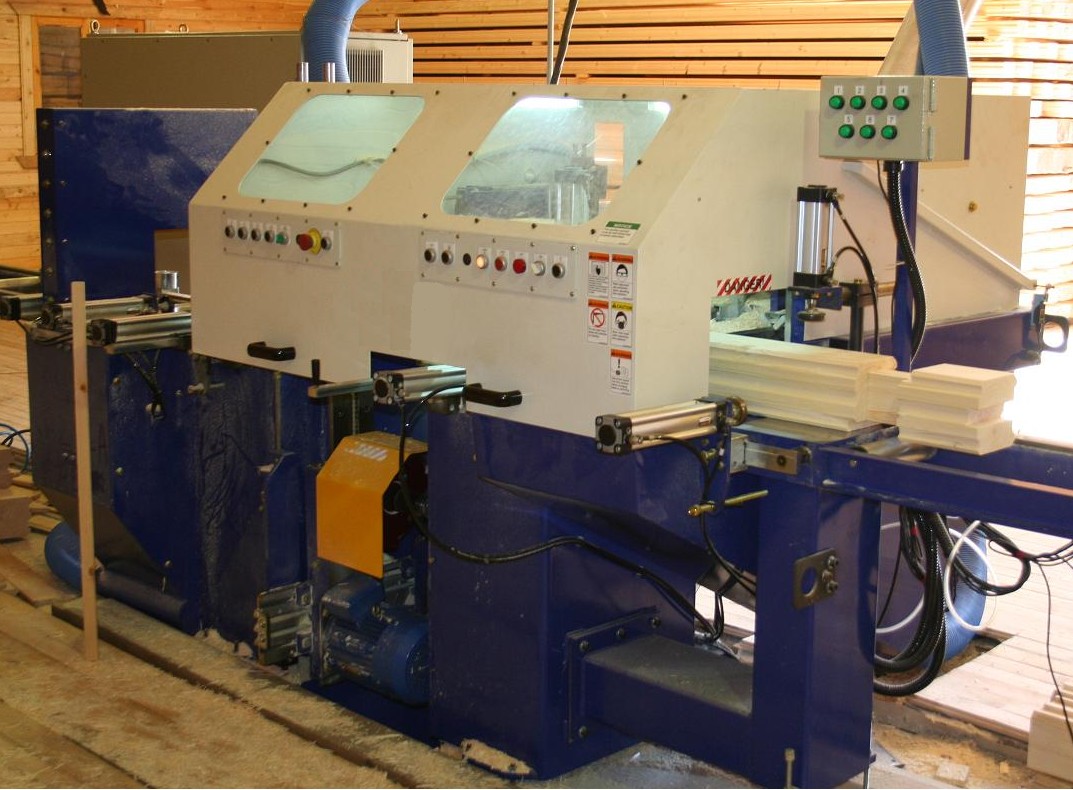

Модель HP 2000 была спроектирована для обработки бруса больших сечений. Современная комплектация позволяет обрабатывать брус сечением 245 х 250 мм, а опционально 245 х 300 мм. Данную возможность станок получил благодаря принципиально новой конструкции основного профилирующего узла, а увеличенный диаметр шпинделей до 40 мм, позволяет профилировать основное угловое соединение за одну базировку

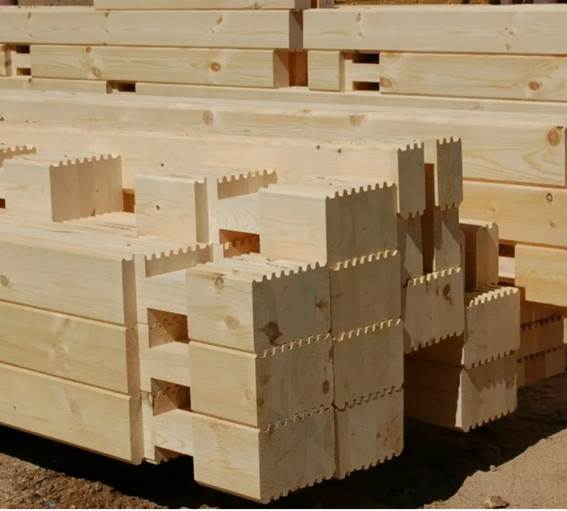

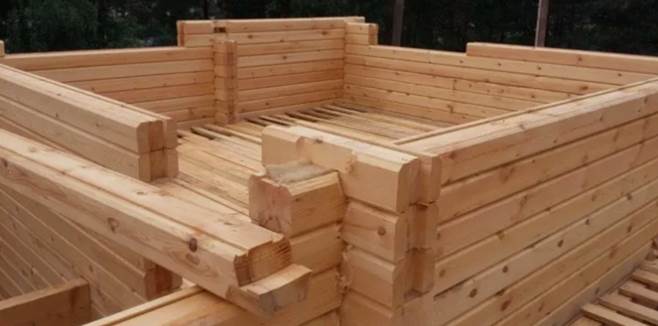

образцы продукции
особенности конструкции
Узел раскроя
Узел раскроя бруса по длине с верхним или нижним расположением пилы
Узел профилирования
Узел профилирования угловых соединений с диаметром шпинделей 40 мм и увеличенной длиной шпинделей
Шпиндель
Усиленный шпиндель для профилирования за одну базировку бруса максимальным сечением
Сверлильный узел
Сверлильный узел
Узел профилирования торцевых пазов
Узел профилирования торцевых пазов
Узел для профилирования (“глухих” перерубов)
Узел для профилирования трапециевидного паза для установки межкомнатных стен (“глухих” перерубов)
Узел для профилирования
Узел для профилирования трапециевидного паза для установки межкомнатных.
Роликовый стол (Опция)
Роликовый стол с пневматически управляемыми упорами для максимально точного и быстрого позиционирования заготовки при обработке.
Стандартная комплектация
- Отрезной узел
- Основной фрезерный узел
- Сверлильный узел
- Пазовальный узел
- Комплект фрез на вертикальные шпиндели
- Комплект фрез на горизонтальные шпиндели
- Сверло
- Пазовая фреза
- Комплект проставок
Дополнительные опции
Роликовый транспортер с пневматически управляемыми упорами 12 м
|
Максимальная высота заготовки, мм |
245 |
|
Максимальная ширина заготовки, мм |
300 |
|
Высота падающего стола, мм |
900 |
|
Отрезной узел |
|
|
Мощность привода двигателя , кВт |
7,5 |
|
Внешний диаметр пилы, мм |
400 (450, 600, 750) |
|
Частота вращения, об/мин |
2900 |
|
Максимальная высота реза, мм |
245 |
|
Диаметр аспирационного отверстия, мм |
100 |
|
Основной фрезерный узел |
|
|
Количество вертикальных шпинделей |
2 |
|
Количество горизонтальных шпинделей |
2 |
|
Диаметр шпинделей, мм |
40 |
|
Мощность привода двигателей вертикальных шпинделей, кВт |
2х7,5 |
|
Мощность привода двигателей горизонтальных шпинделей, кВт |
2х7,5 |
|
Максимальное количество инструментов на шпинделе |
4 |
|
Внешний диаметр инструментов |
330 |
|
Диаметр аспирационного отверстия, мм |
200 |
|
Сверлильный узел |
|
|
Мощность привода двигателя, кВт |
5 |
|
Диаметр инструмента, мм |
12-35 |
|
Длина инструмента, мм |
220-320 |
|
Скорость вращения, об/мин |
1450 |
|
Диаметр аспирационного отверстия, мм |
150 |
|
Пазовальный узел |
|
|
Мощность привода двигателя, кВт |
7,5 |
|
Скорость вращения, об/мин |
2900 |
|
Максимальный диаметр инструмента, мм |
230 |
|
Диаметр шпинделя, мм |
30 |
|
Диаметр аспирационного отверстия, мм |
150 |
|
Вес станка, кг |
1200-1700 |
|
Рекомендуемая производительность системы аспирации |
10.000 м3 |
