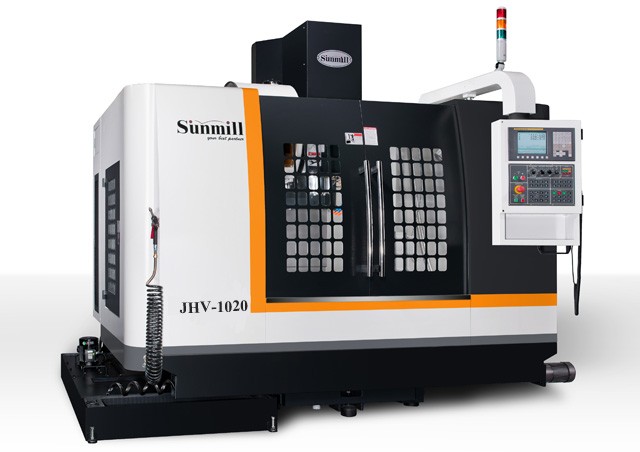

Вертикальный фрезерный обрабатывающий центр SUNMILL JHV-1020 WP2

Характеристики:

Мощность привода

11/15 кВт

Размер стола

1190х550 мм

Скорость вращения шпинделя

10000 об/мин

Все характеристики

получить кп

Наши менеджеры обязательно свяжутся с Вами и уточнят условия заказа

Тайвань

Описание
Характеристики
Видео (6)
Отзывы
Файлы

область применения

Вертикальный обрабатывающий центр Sunmill JHV-1020 создан для высокопроизводительной обработки металлов и твёрдых материалов в условиях серийного и единичного производства. Центр предназначен для выполнения фрезерования, сверления, растачивания, расточки, торцевания и обработки сложных 3D-контуров с высокой точностью и стабильностью геометрии. Станок используется как универсальная станочная база на машиностроительных, инструментальных, ремонтных и металлообрабатывающих производствах.

Область применения

JHV-1020 оптимален для изготовления:

корпусных деталей, плит, направляющих и рам;
пресс-форм и оснастки;
элементов гидравлического и пневматического оборудования;
деталей для нефтегазового и энергетического сектора;
точных машинных и механических компонентов;
алюминиевых и стальных деталей высокой сложности.

Благодаря возможности установки 4-й оси, центр подходит для обработки деталей со сложной пространственной геометрией, включая кронштейны, фланцы, корпусные элементы и прецизионные узлы.

преимущества

Максимальная жёсткость и устойчивость
Станина и основные узлы изготовлены из высококачественного специального чугуна, обеспечивающего превосходную виброустойчивость, точность и долговечность оборудования. Жёсткая база гарантирует стабильность размеров при глубокой фрезерной обработке и работе на высоких подачах.
Точная и надёжная система ЧПУ FANUC 0i-MF Plus
Станок комплектуется современной системой ЧПУ FANUC с графическим цветным дисплеем, поддержкой AICC-2 и функциями защиты при ошибках. По желанию возможна установка систем Siemens, Heidenhain или Mitsubishi, что позволяет адаптировать станок под любые производственные стандарты.
Высокоточные направляющие и ШВП
• Применяются линейные направляющие качения с высокой жёсткостью.
• Перемещения по осям осуществляются через шарико-винтовые пары Ø40×10 с предварительным натягом.
• В каждой оси установлен мощный серводвигатель, жёстко соединённый с ШВП без промежуточных элементов — это обеспечивает высокую точность и отсутствие люфта.

Компоненты станка

ЧПУ Fanuc (Япония),
Siemens (Германия),
Heidenhain (Германия),
Mitsubishi (Япония).

Стандартная комплектация

Sunmill JHV-1020 Система ЧПУ FANUC 0i-MF plus10.4”LCD, AICC-2

Шпиндель BT40 10 000 об/мин

Мощность двигателя 11/15 кВт (пост./ 30 мин.)

Привод шпинделя ременной

Система обдува конуса шпинделя

Комплект документации на русском языке

Автоматическая система смазки

Полное ограждение зоны резания (кабинетная защита)

Усиленное станочное освещение

Набор инструментов для обслуживания станка

Телескопическая защита направляющих по осям X / Y / Z

Дисковый масленый скимер (маслоотделитель).

Ручной пневмопистолет (подача сжатого воздуха)

Ручной пистолет подачи СОЖ

Комплект регулируемых опор

Система подачи СОЖ

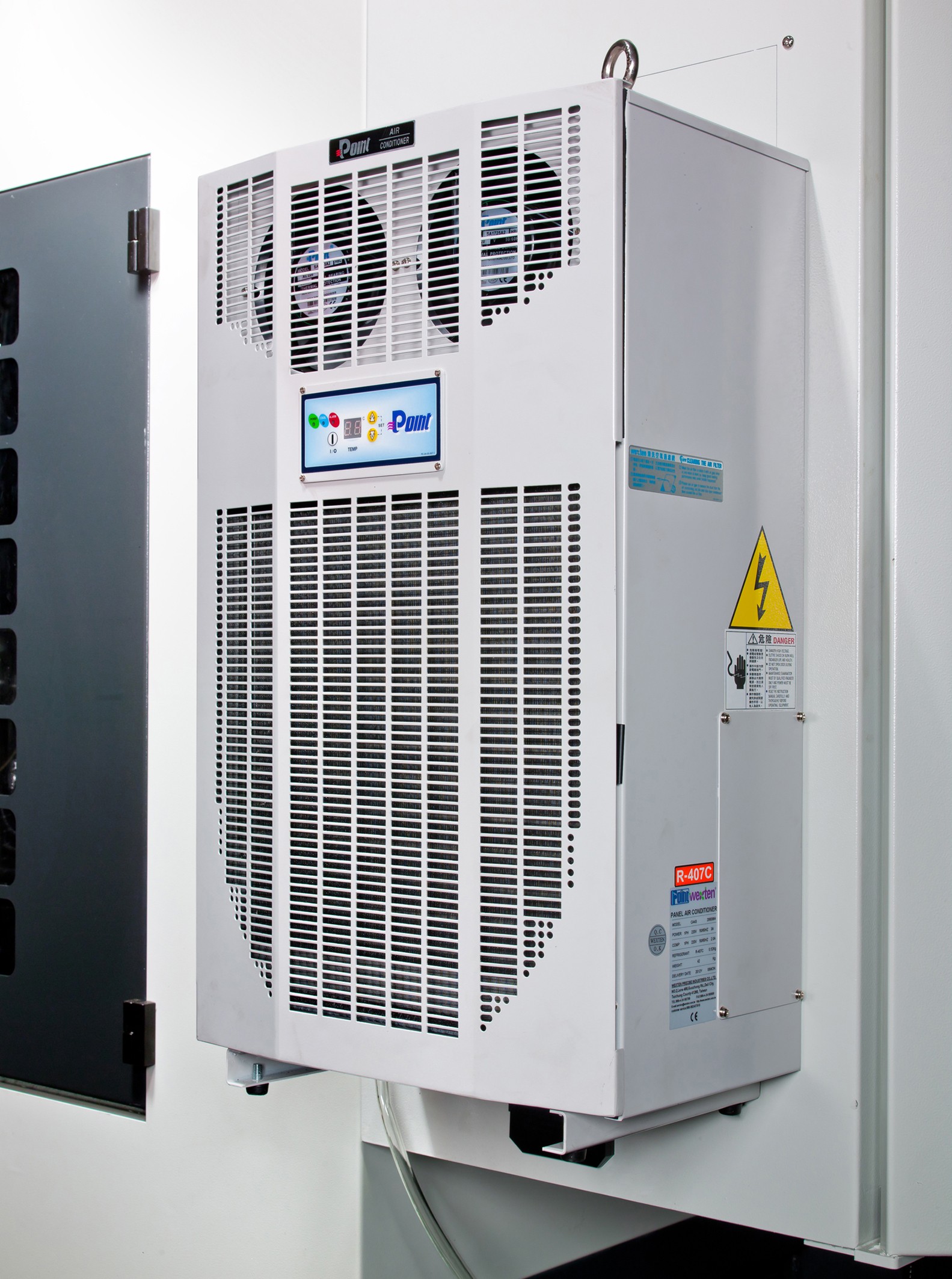

Кондиционер электрошкафа

Масленое охлаждение шпинделя

Сигнальная трехцветная лампа

Подготовка станка к установке 4ой оси

RS232, USB порт, карта памяти на 512 Мб,

MPG-маховик, выносной пульт

Трансформатор 50 Гц, 380 В.

Возможность жесткого нарезания резьбы

ШВП с предварительным натягом по всем осям

Шнековый конвейер для удаления стружки и бак для стружки

Инструментальный магазин 24 инструмента с манипулятором

Параметры	JHV-1020
Перемещение по оси Х, мм	1020
Перемещение по оси Y, мм	550
Перемещение по оси Z, мм	580
Расстояние от шпинделя до стола, мм	120-700
Размер стола, мм	1190х550
Макс. нагрузка, кг	800
Конус шпинделя, тип	ВТ-40
Скорость шпинделя, об/мин	10 000
Тип привода	Ременный
Мощность привода шпинделя, кВт	11/15
Быстрое перемещение по осям X, Y, Z, м/мин	30/30/24
Привод на осях X, Y, Z, кВт	1,8/1,8/3,0
Планшайба 4-й оси (опция), мм	250
Планшайба 5-й оси (опция), мм	210
Подача СОЖ ч/з инструмент (опц.), бар	20/х
Габариты, м	3,0х2,2х2,4
Масса, кг	6800
