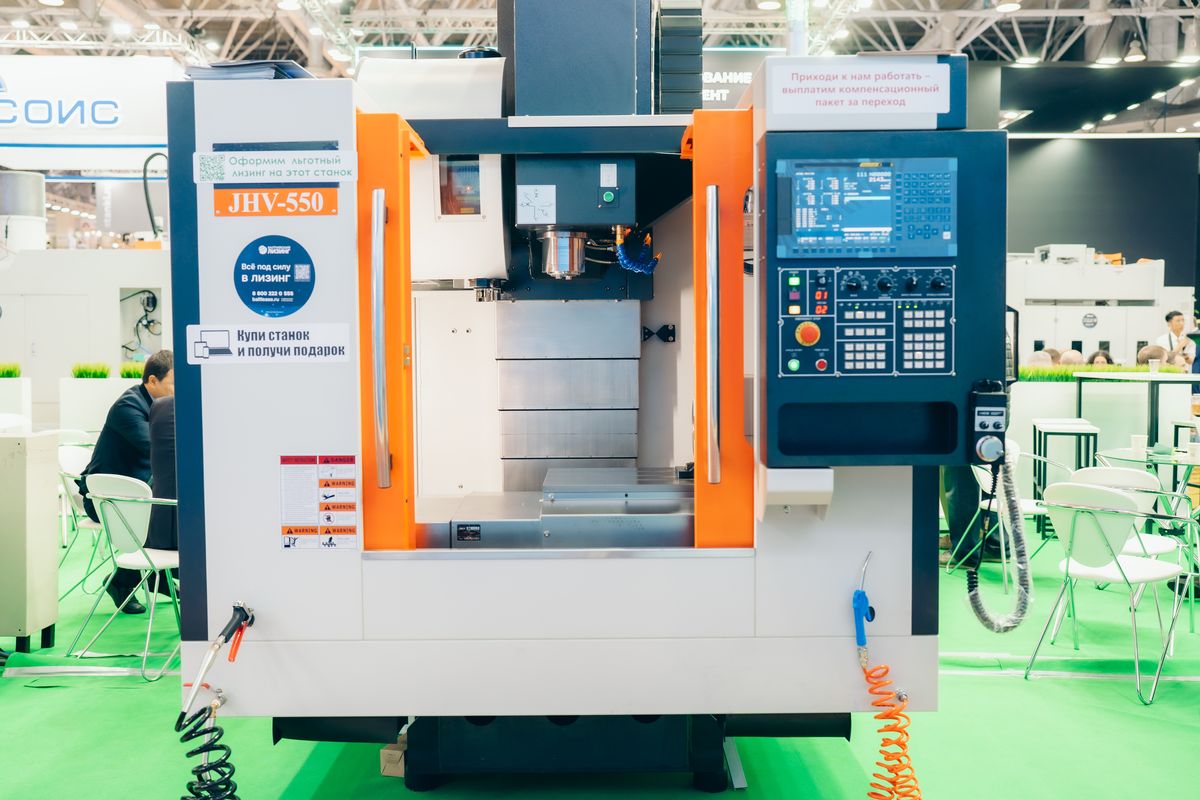

Вертикальный фрезерный обрабатывающий центр с ЧПУ JHV-550

преимущества

• Жесткая конструкция станка, выполненная из специального высококачественного чугуна, что позволяет станку обеспечивать высокую стабильность в работе, жесткость конструкции, качество, а также увеличивает срок службы станка.

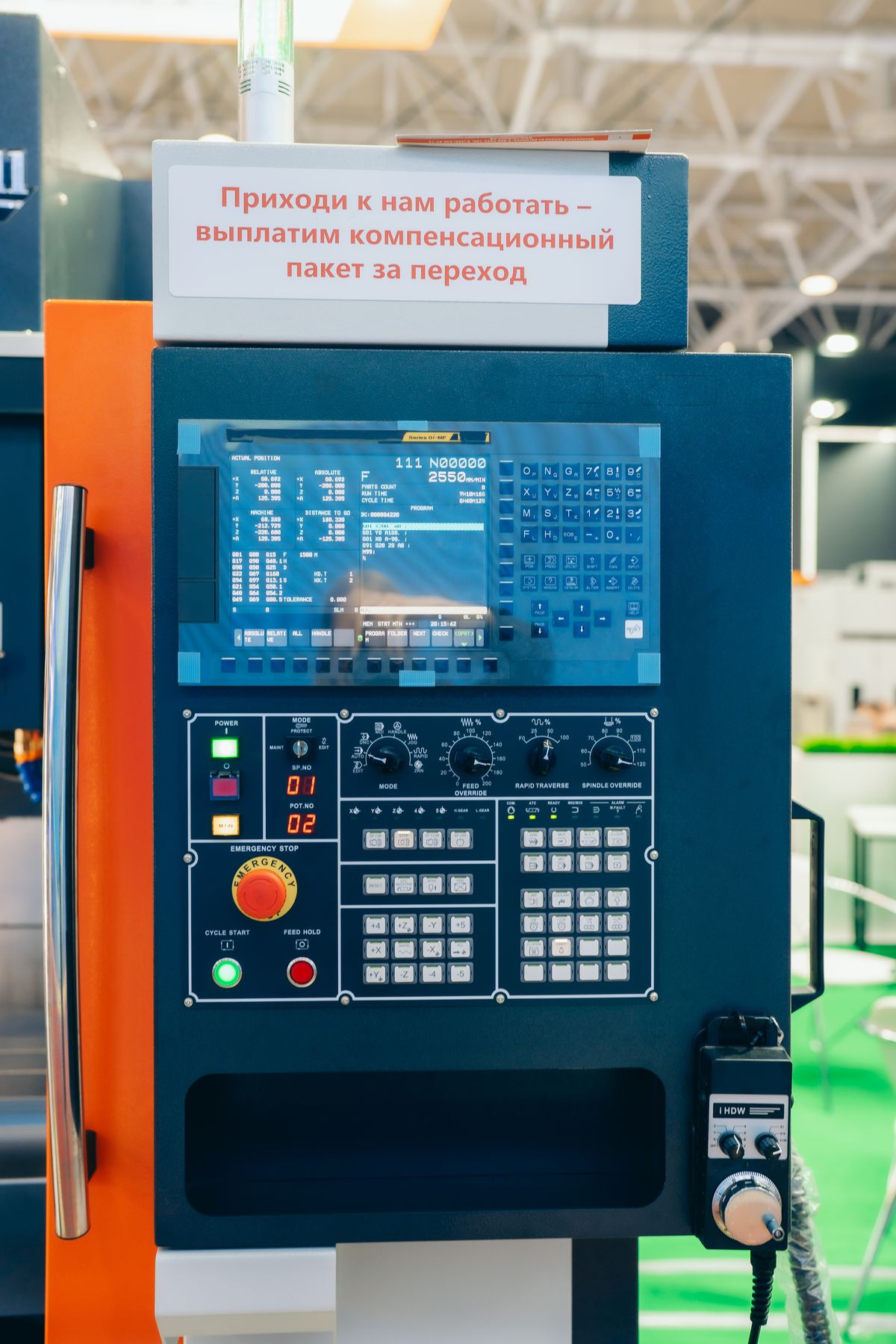

• Система ЧПУ Fanuc 0i-MF plus, цветной графический дисплей. Существует система блокировки в случае сбоя в операции;
• По желанию заказчика на станки могут быть установлены и другие системы ЧПУ Siemens, Heidenhain, Mitsubishi;
• В станках используются направляющие повышенной жесткости – характеризуются высокой надежностью и точностью исполнения,
• Линейный направляющие качения (стандартная комплектация для станков серии JHV):
• Автоматическая система смазки.
• Перемещения по трем осям осуществляется шариковинтовой парой соединенной с серводвигателем жестко муфтой, что позволяет добиться высокой точности в в перемещениях из-за отсутствия промежуточных звеньев.

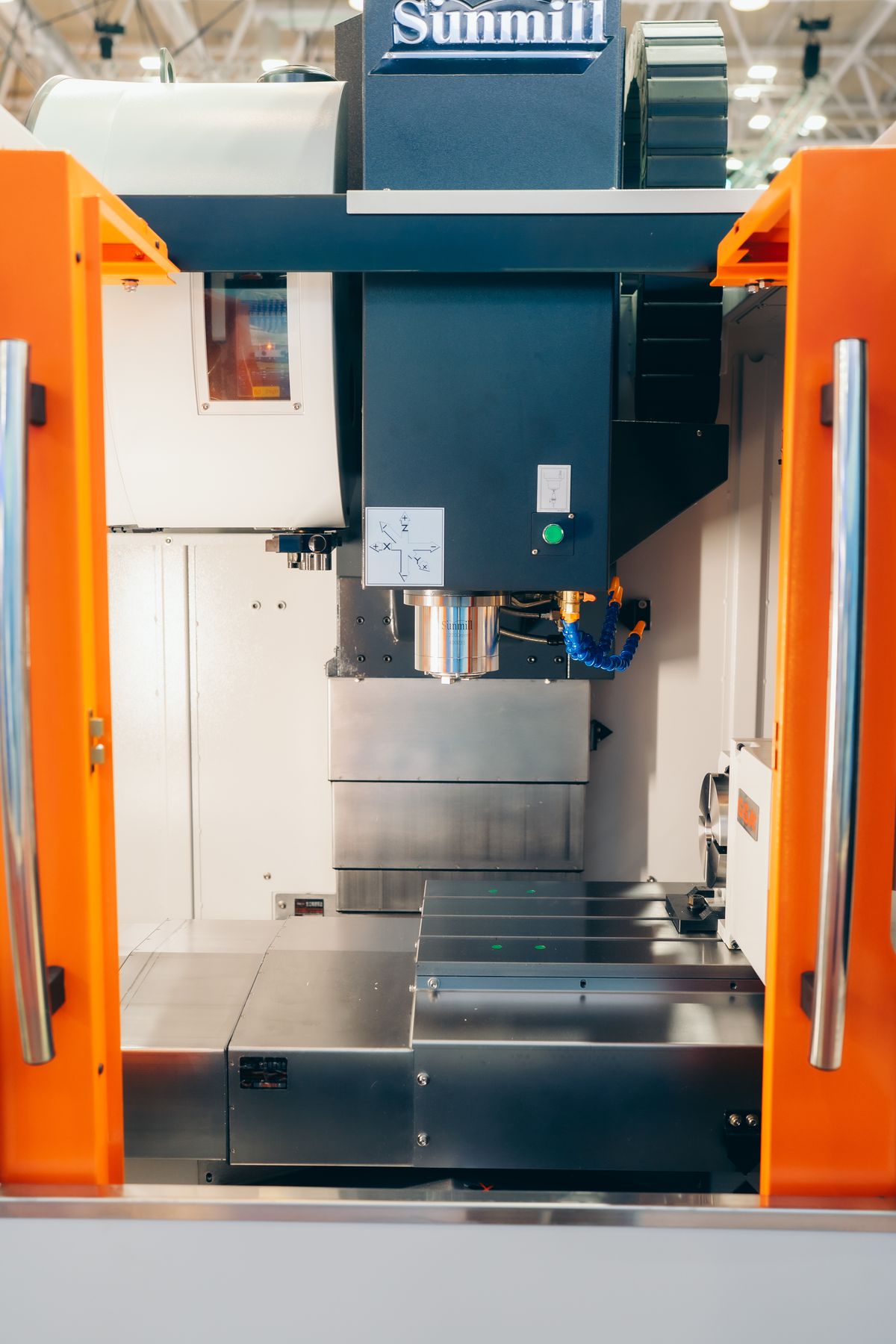

• Высокоскоростной шпиндель.
• В шпинделе используются специальные подшипники, позволяющие выдерживать обороты 8 000 / 10 000 / 12 000 об/мин (BT-40). Для шпинделя более 12 000 об/мин используются керамические подшипники.

особенности конструкции

Станина

Жесткая конструкция станка, выполненная из специального высококачественного чугуна, что позволяет станку обеспечивать высокую стабильность в работе, жесткость конструкции, качество, а так же увеличивает срок службы станка

Направляющие

Линейный направляющие качения

Ременной привод

В базе станки комплектуются ременным приводом. Т.е. вращение от электродвигателя передается на шпиндель через шкивы зубчато-ременной передачи. Достоинства ременного привода в простоте и дешевизне конструкции, в плавности и бесшумности работы, в эластичности, смягчающей влияние колебания нагрузки. При работе за станком малоквалифицированного персонала надо учесть, что ремонт ременного привода самый дешевый. Откровенных минусов этот привод не имеет и подходит в большинстве случаев.

Прямой привод

В качестве опции есть возможность установки прямого привода шпинделя (Direct drive). Передача вращения от электродвигателя напрямую передается шпинделю через муфту. Сама конструкция (шпиндель, муфта, эл. двигатель) соосна и расположена вертикально. Кроме того, муфты приводов выполняют важные функции: компенсацию небольших монтажных отклонений. Достоинство данного привода минимальное кол-во промежуточных звеньев передачи вращения от двигателя к шпинделю.

Редуктор

В станках данной серии есть возможность установки редуктора . Зубчатые колеса редуктора изготовлены из высококачественных сталей, отшлифованы и прикатаны, закалены до твердости HRC 55-60 и устойчивы к высоким нагрузкам. Зубчатая передача обеспечивает высокий крутящий момент при низких оборотах шпинделя. Основное ее применение тяжелая обработка торцевыми фрезами или там, где требуется большой крутящий момент. Минусом является увеличение цены и уменьшения максимальных оборотов шпинделя.

Стандартная комплектация

• Шпиндель BT40 12 000 об/мин
• Мощность двигателя 7,5/11 кВт (пост./ 30 мин.)
• Привод шпинделя
• Система обдува конуса шпинделя
• Комплект документации на русском языке
• Автоматическая система смазки
• Полное ограждение зоны резания (кабинетная защита)
• Усиленное станочное освещение
• Набор инструментов для обслуживания станка
• Телескопическая защита направляющих по осям X / Y / Z
• Дисковый масленый скимер (маслоотделитель).
• Ручной пневмопистолет (подача сжатого воздуха)
• Ручной пистолет подачи СОЖ
• Комплект регулируемых опор
• Система подачи СОЖ
• Кондиционер электрошкафа
• Подготовка 4-ой оси
• Масленое охлаждение шпинделя
• Сигнальная трехцветная лампа
• RS232, USB порт, карта памяти на 512 Мб,
• MPG-маховик, выносной пульт
• Трансформатор 50 Гц, 380 В.
• Возможность жесткого нарезания резьбы
• ШВП с предварительным натягом по всем осям
• Шнековый конвейер для удаления стружки и бак для стружки
• Инструментальный магазин 24 инструмента с манипулятором

Дополнительные опции

• Установка 4-ой оси
• Наклонно-поворотный стол
• Ленточный конвейер удаления стружки
• Контактный датчик Renishaw TS27R
• Система Renishaw NC4
• Контактный датчик OMP60
• Редуктор (коробка скоростей)
