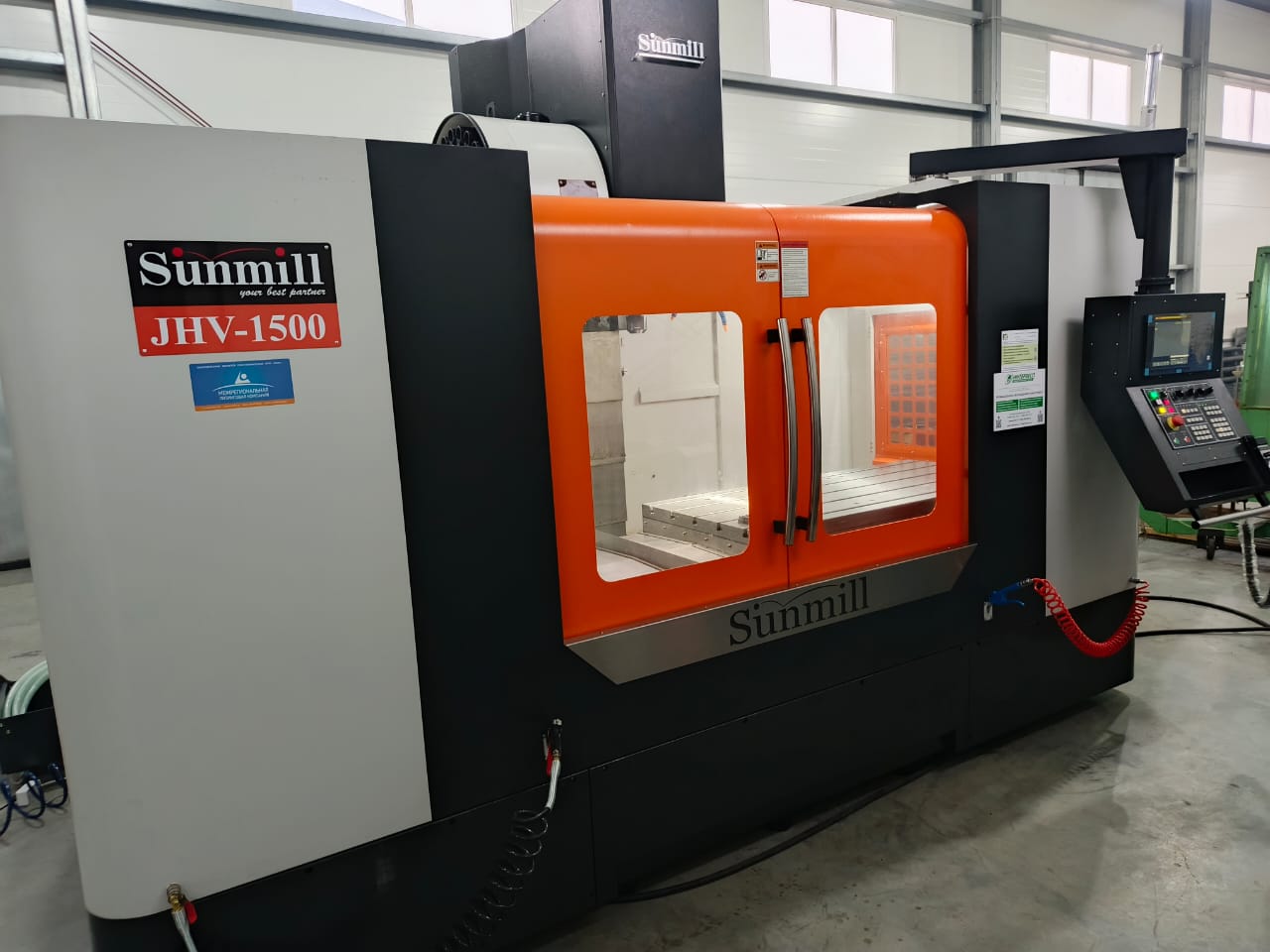

Вертикальный фрезерный обрабатывающий центр JHV-1100

Назначение

Вертикальный фрезерный обрабатывающий центр JHV-1100 предназначен для высокоточной фрезерной, сверлильной и расточной обработки деталей из стали, чугуна и цветных металлов. Станок рассчитан на стабильную работу в условиях интенсивной промышленной эксплуатации и обеспечивает высокую точность, повторяемость и качество обработки при выполнении как черновых, так и чистовых операций.

Область применения

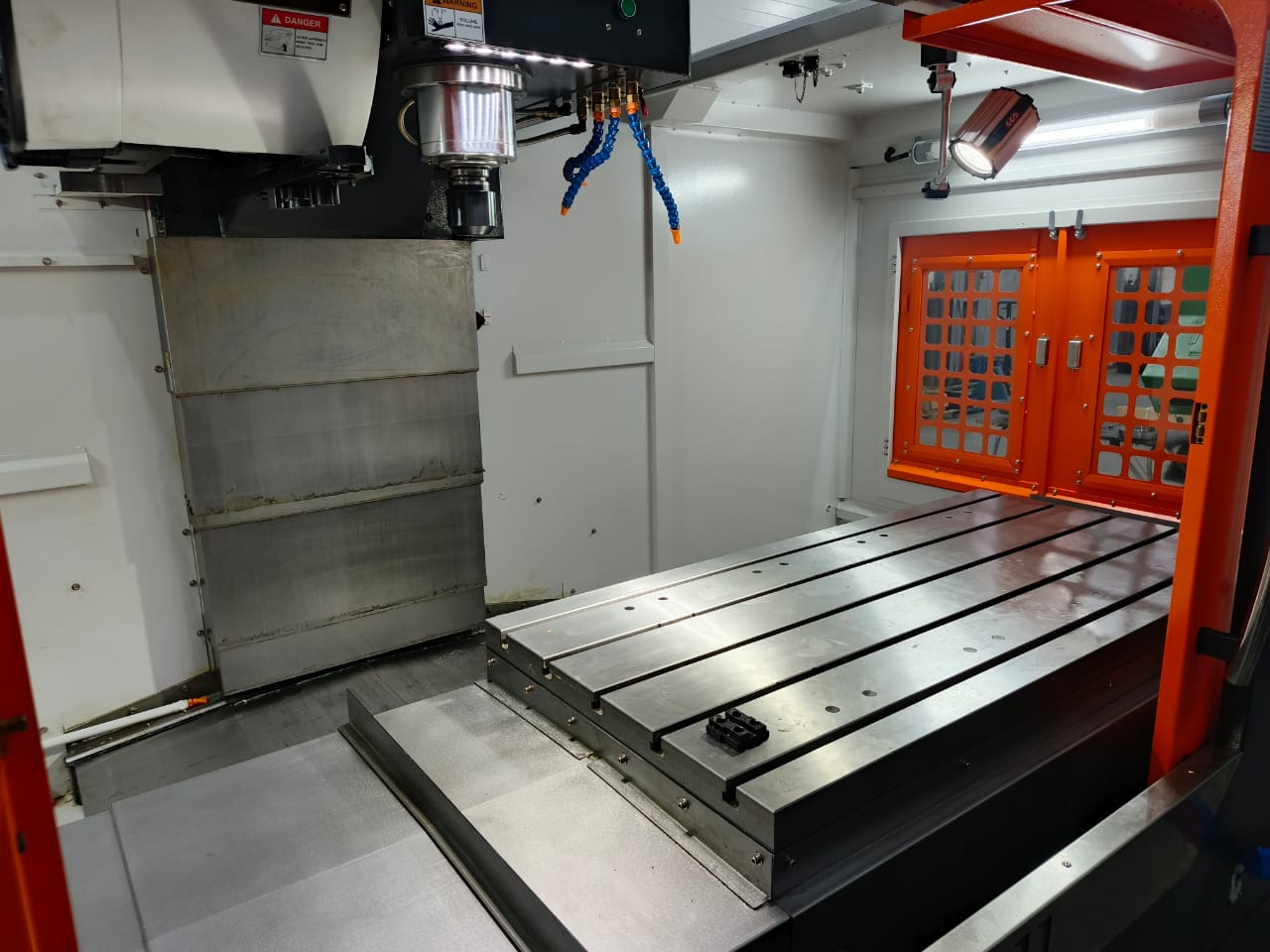

Фрезерный станок с ЧПУ JHV-1100 применяется в условиях единичного, мелкосерийного и серийного производства для обработки крупногабаритных и массивных корпусных деталей, плит, оснований, рам, пресс-форм и штампов. Рабочие перемещения 1100 × 650 × 610 мм и увеличенная допустимая нагрузка на стол до 880 кг позволяют эффективно обрабатывать заготовки значительного веса и размеров. Размер рабочего стола 1250 × 630 мм делает станок универсальным решением для задач общего и тяжёлого машиностроения. JHV-1100 широко используется на предприятиях машиностроения, инструментального производства, металлообработки, а также в производственных и ремонтных цехах. Возможность установки 4-й оси или конфигурации 4+1 существенно расширяет технологические возможности оборудования и спектр обрабатываемых деталей.

Основные преимущества

• Жёсткая станина из специального высококачественного чугуна, обеспечивающая высокую стабильность, виброустойчивость и длительный срок службы;

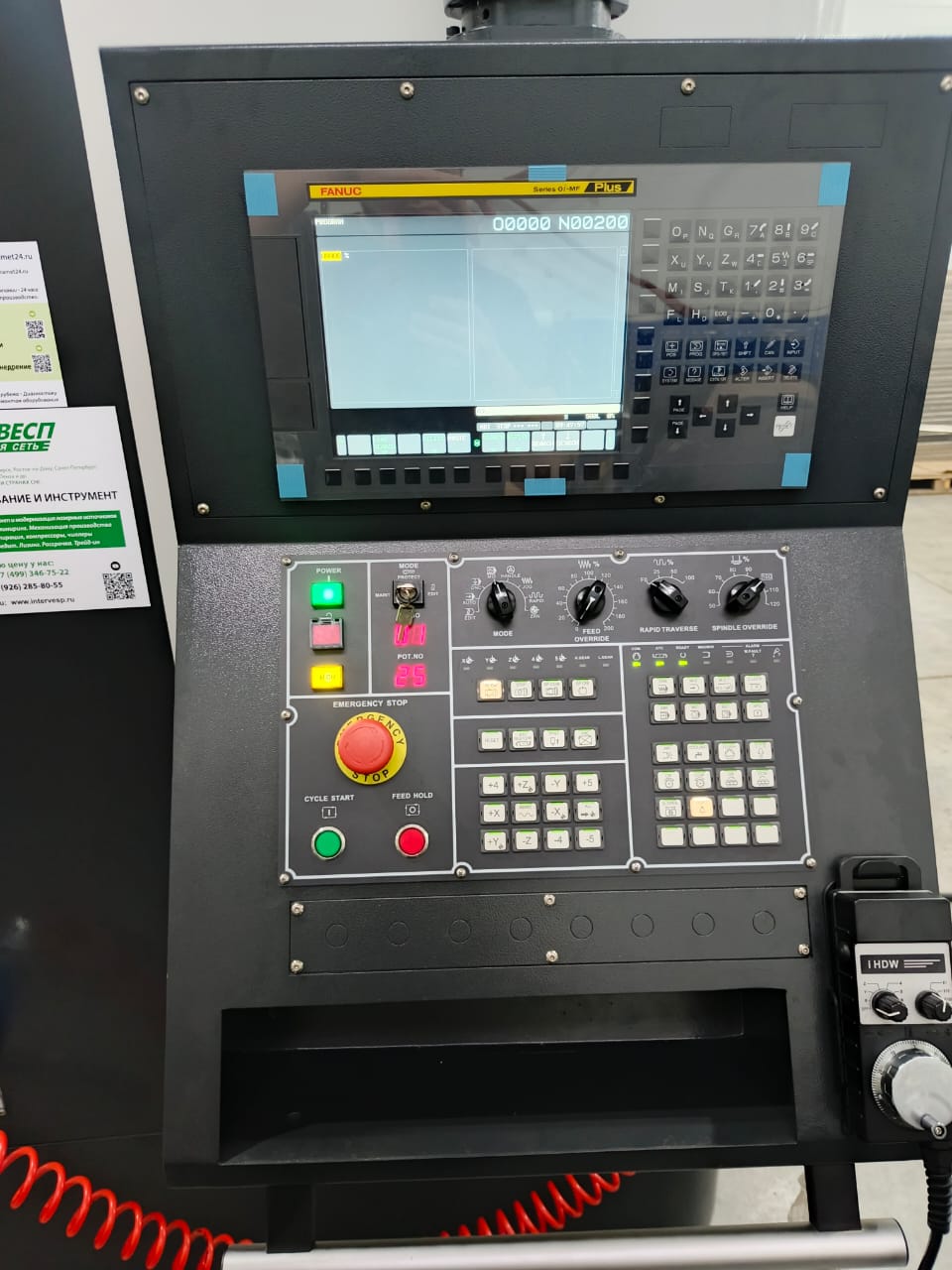

• Система ЧПУ FANUC 0i-MF Plus с цветным графическим дисплеем и системой блокировки при сбоях выполнения программ;
• Возможность установки альтернативных систем ЧПУ (Siemens, Heidenhain, Mitsubishi) по запросу заказчика;
• Линейные направляющие качения повышенной жёсткости по всем осям;
• Шарико-винтовые пары с предварительным натягом, жёстко соединённые с серводвигателями, обеспечивающие высокую точность позиционирования;
• Шпиндель BT40 с частотой вращения до 8 000 об/мин в стандартной комплектации;

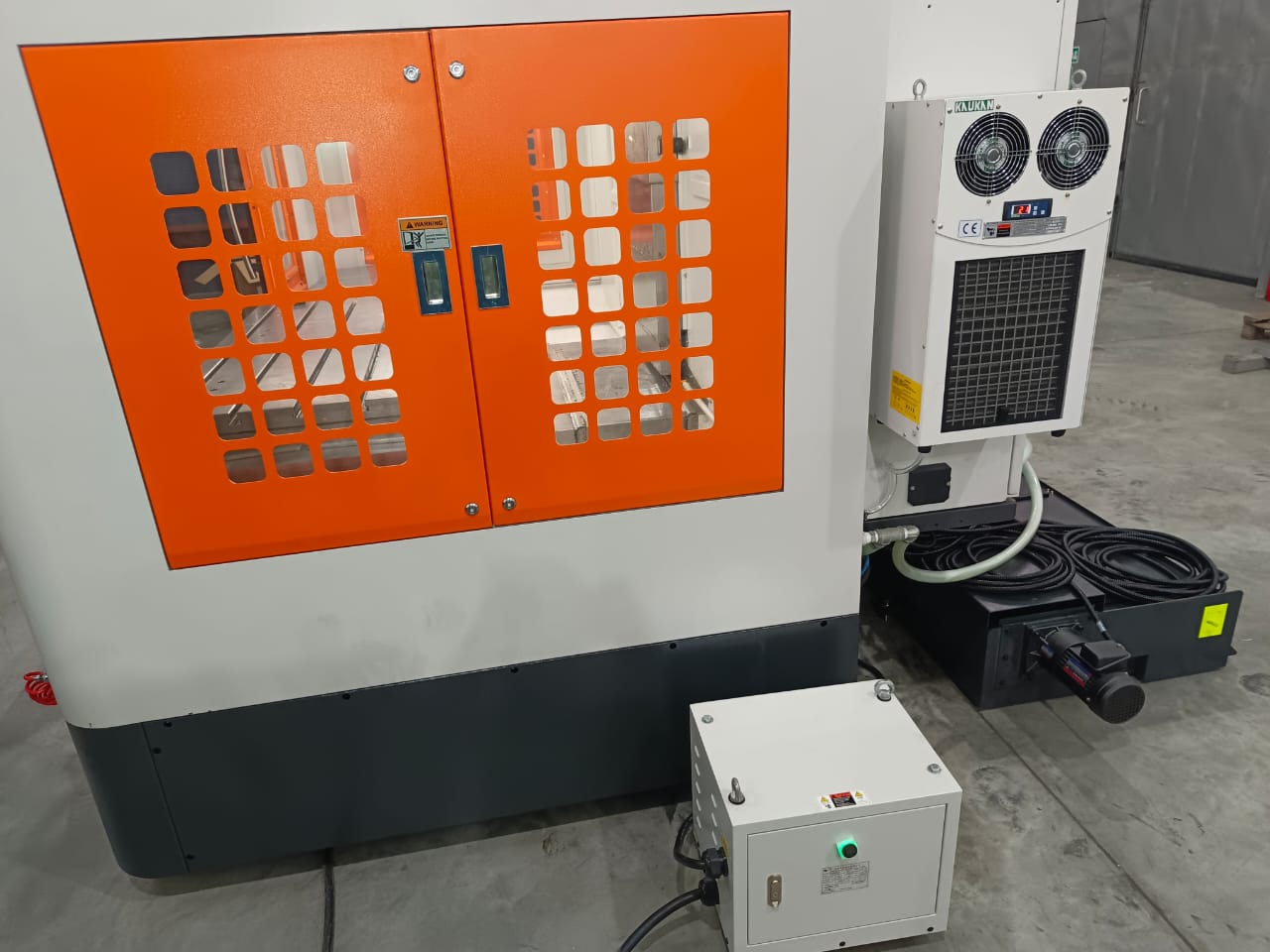

• Кондиционер электрошкафа и система масляного охлаждения шпинделя в базовой комплектации;

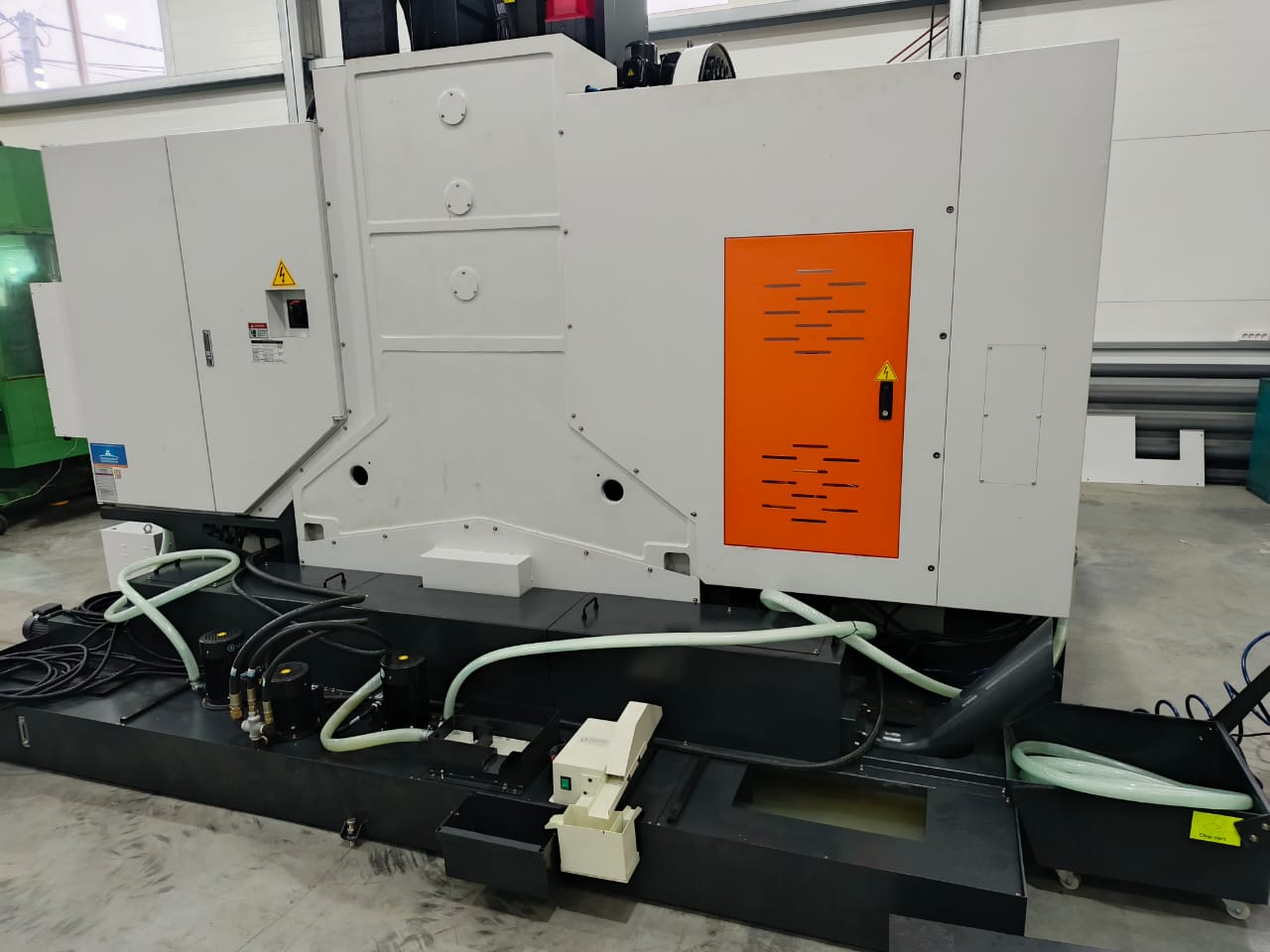

• Шнековый конвейер удаления стружки и дисковый масляный скимер в стандартном оснащении;

Особенности конструкции

Конструкция вертикального обрабатывающего центра JHV-1100 ориентирована на высокую жёсткость, точность и технологическую универсальность и включает следующие ключевые решения:

• Массивная литая станина из специального чугуна, эффективно гасящая вибрации и обеспечивающая стабильность геометрии при тяжёлых режимах обработки;
• Линейные направляющие качения по осям X, Y и Z, обеспечивающие плавность перемещений и долговечность узлов;
• ШВП Ø40 / Ø40 / Ø38 × 10 с предварительным натягом, напрямую соединённые с серводвигателями жёсткими муфтами;

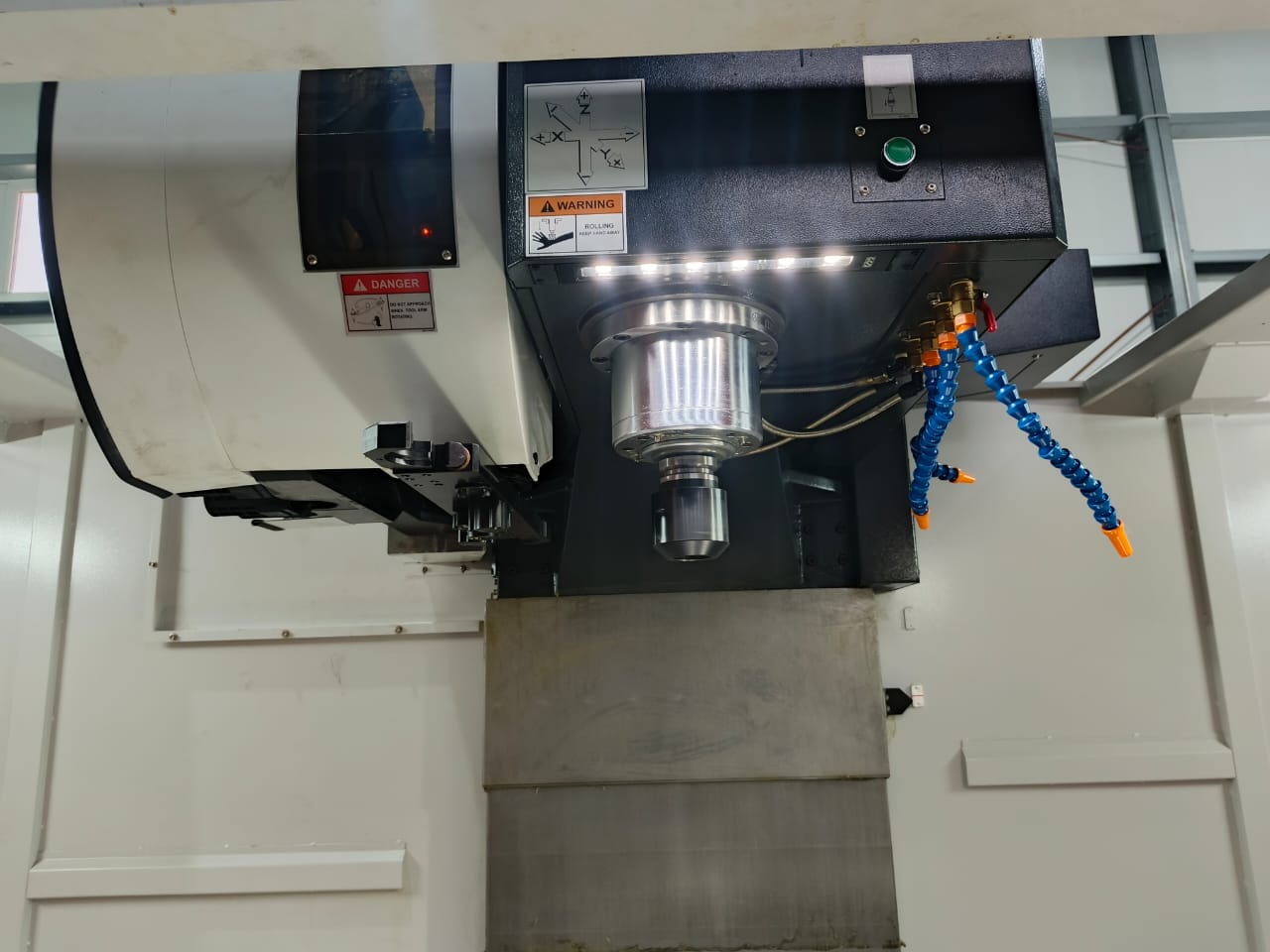

• Шпиндель BT40 с ременным приводом в стандартной комплектации, отличающийся плавной, тихой работой и простотой обслуживания;
• Возможность установки прямого привода шпинделя (Direct Drive) или двухступенчатого редуктора для увеличения крутящего момента при тяжёлой обработке;
• Инструментальный магазин барабанного типа на 24 позиции со сменщиком инструмента и выбором по кратчайшему пути;

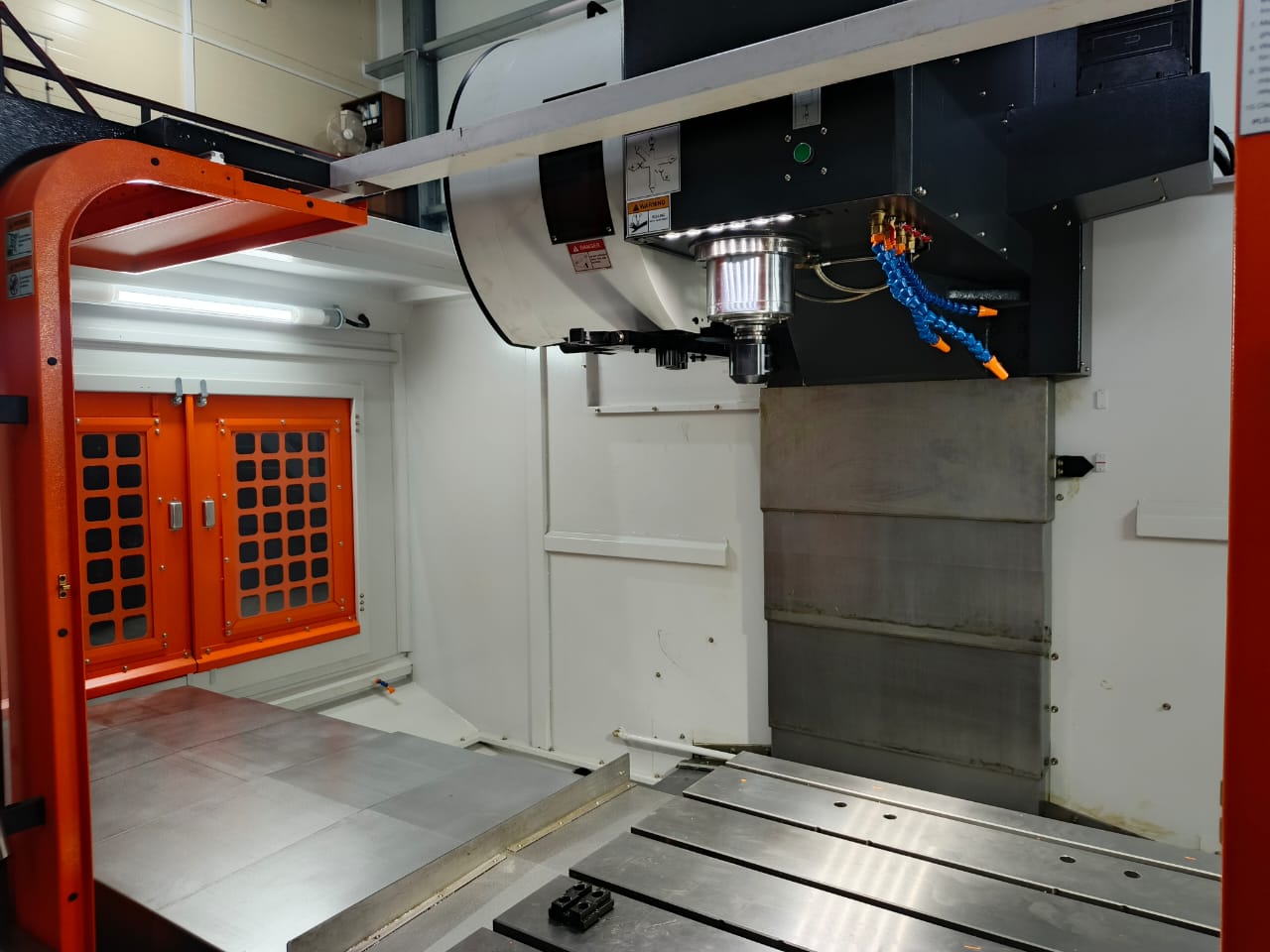

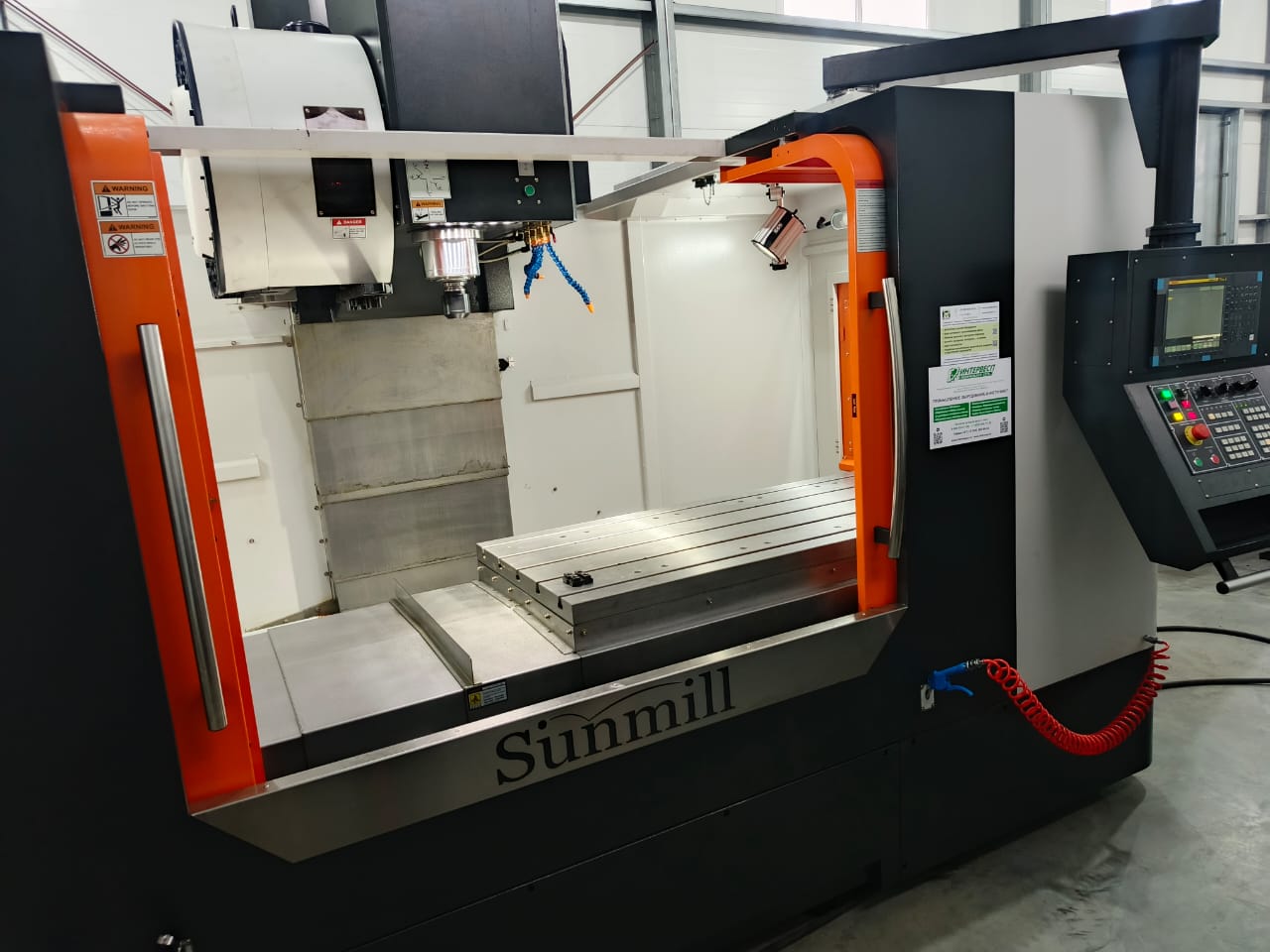

• Полное кабинетное ограждение рабочей зоны и телескопическая защита направляющих по всем осям;
• Подготовка под установку 4-й оси, а также возможность интеграции измерительных систем Renishaw (датчики инструмента и детали);
• 100% контроль и тестирование каждого станка, включая BALL BAR-тест, подтверждающий точность геометрии и надёжность оборудования.

Комплектация cтандартная

Система ЧПУ Fanuc 0i-MF controller. Шпиндель BT40 8 000 об/мин Мощность двигателя 11/15 кВт (пост./ 30 мин.) Привод шпинделя ременной Система обдува конуса шпинделя Комплект документации на русском языке Автоматическая система смазки Полное ограждение зоны резания (кабинетная защита) Усиленное станочное освещение Набор инструментов для обслуживания станка Телескопическая защита направляющих по осям X / Y / Z Дисковый масленый скимер (маслоотделитель). Ручной пневмопистолет (подача сжатого воздуха) Ручной пистолет подачи СОЖ Комплект регулируемых опор Система подачи СОЖ Масленое охлаждение шпинделя Сигнальная трехцветная лампа RS232, USB порт, карта памяти на 512 Мб, MPG-маховик, выносной пульт Трансформатор 50 Гц, 380 В. Возможность жесткого нарезания резьбы ШВП с предварительным натягом по всем осям Шнековый конвейер для удаления стружки и бак для стружки Инструментальный магазин 24 инструмента с манипулятором
