Характеристики:
Китай
особенности конструкции
Станина
Основание, колонна и шпиндельный узел, спроектированы методом конечных элементов. Станина отлита из модифицированного чугуна Meehanite и усилена дополнительными рёбрами жёсткости внутри и на внешней части конструкции. Конструкция станка гарантирует низкую деформацию
Направляющие
По осям установлены роликовые линейные направляющие, подготовленные для тяжелой механической обработки на станке
Подшипник
В шпиндель установлен высокоскоростной керамический подшипник, повышая точность и срок службы шпинделя.
Система смазки
Автоматическая система смазки равномерно распределяет смазку по ШВП, направляющим и подшипникам. Перемещения по осям X/Y/Z осуществляется шариковинтовой парой соединенной с серводвигателем жестко муфтой, что позволяет добиться прецинзионной точности в работе станка.
Охлаждение шпинделя
Масляное охлаждение шпинделя необходимо для отведения излишков тепла, образующегося при работе. Теплообмен шпинделя увеличен за счет вентилирования или циркуляции жидкости, может бесперебойно работать продолжительное время.
Инструментальный магазин
Инструментальный магазин на 24 позиций со сменщиком инструмента типа рука. Выбор инструмента в магазине выполняется поворотом магазина по кратчайшему пути. Смена инструмента выполняется за наименьшее время.
|

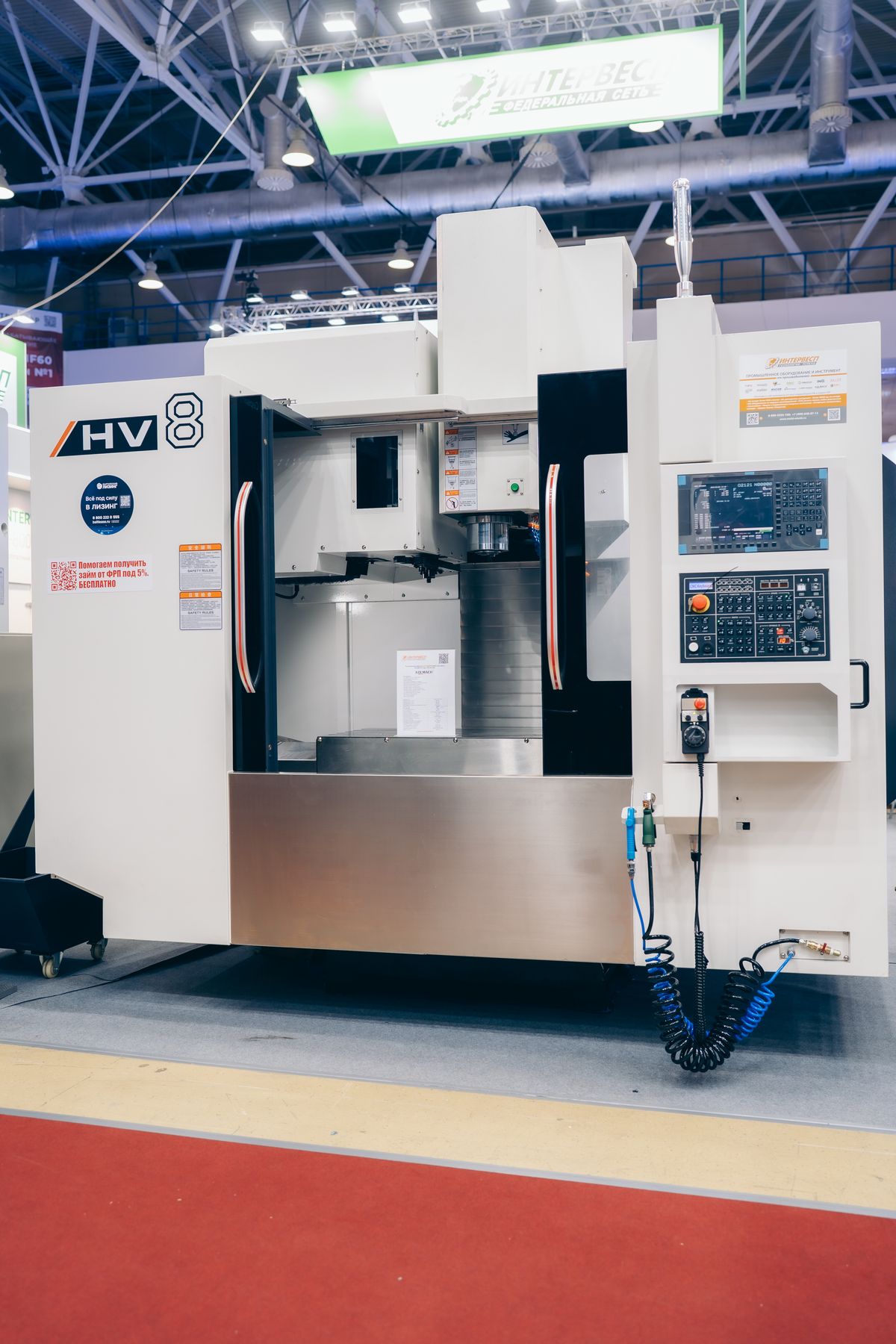

Модель |
HV8 |
|
|

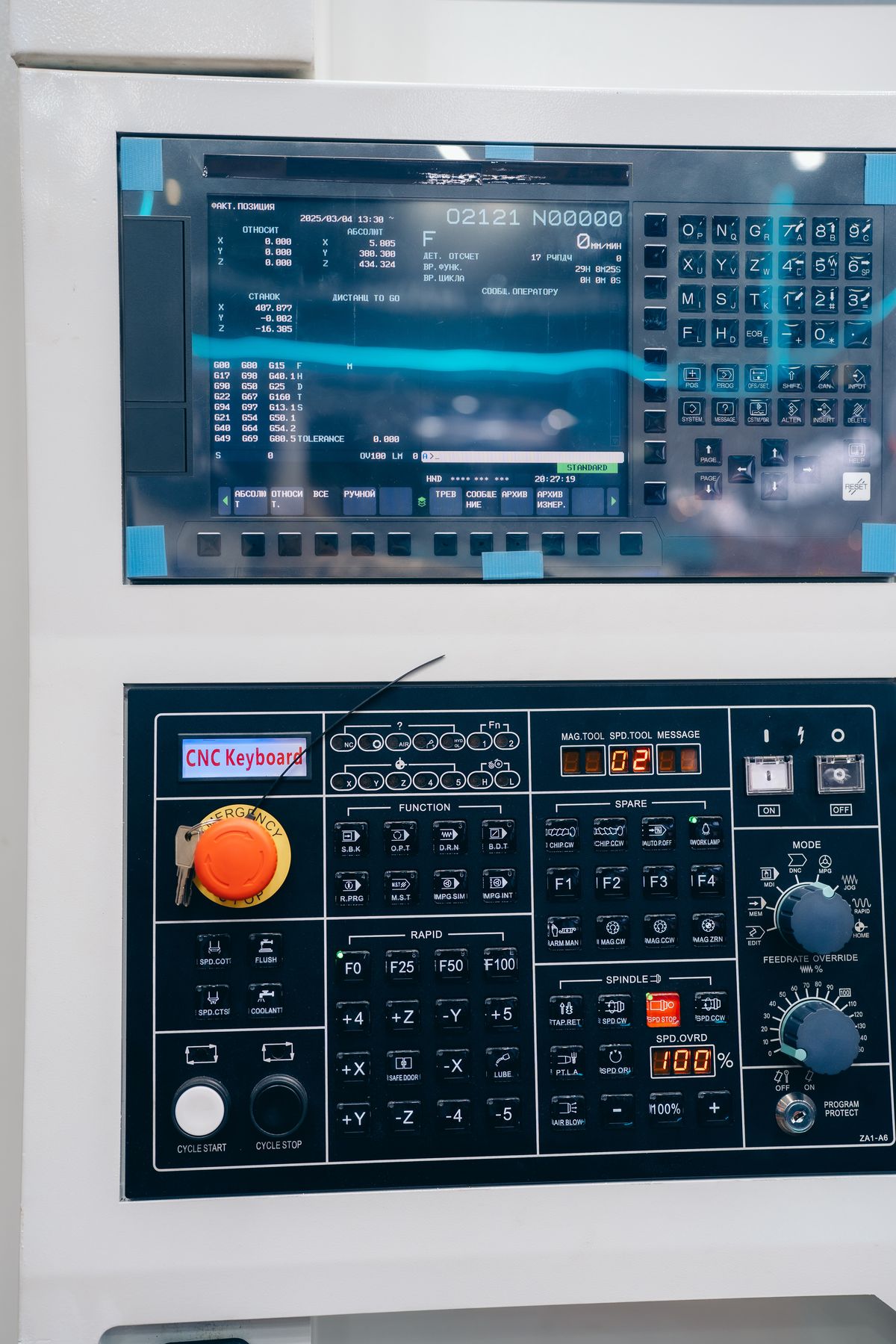

Система ЧПУ |
Fanuc 0i-MF Plus, AICC2, Manual Guide |
|
|
Перемещения |
|
|
|
Перемещение по оси Х |
мм |
850 |
|
Перемещение по оси У |
мм |
550 |
|
Перемещение по оси Z |
мм |
550 |
|
Расстояние от шпинделя до поверхности стола |
мм |
130-680 |
|

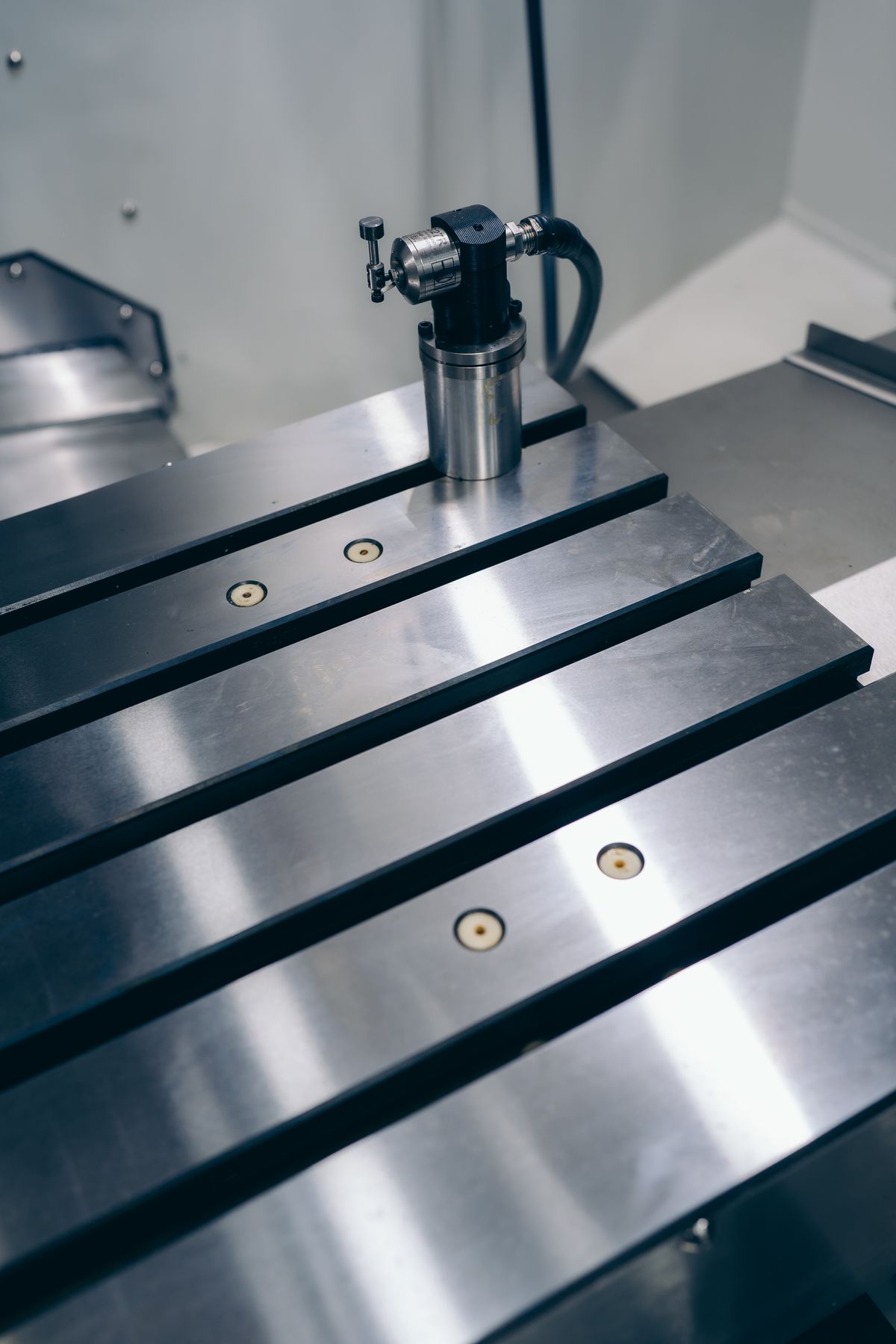

Стол |
|
|
|
Размер стола |
мм |
1000x550 |
|
Макс нагрузка |
кг |
700 |
|
Т – паз (Ширина х Кол. х Расстояние) |
тип |
18x5x100 |
|

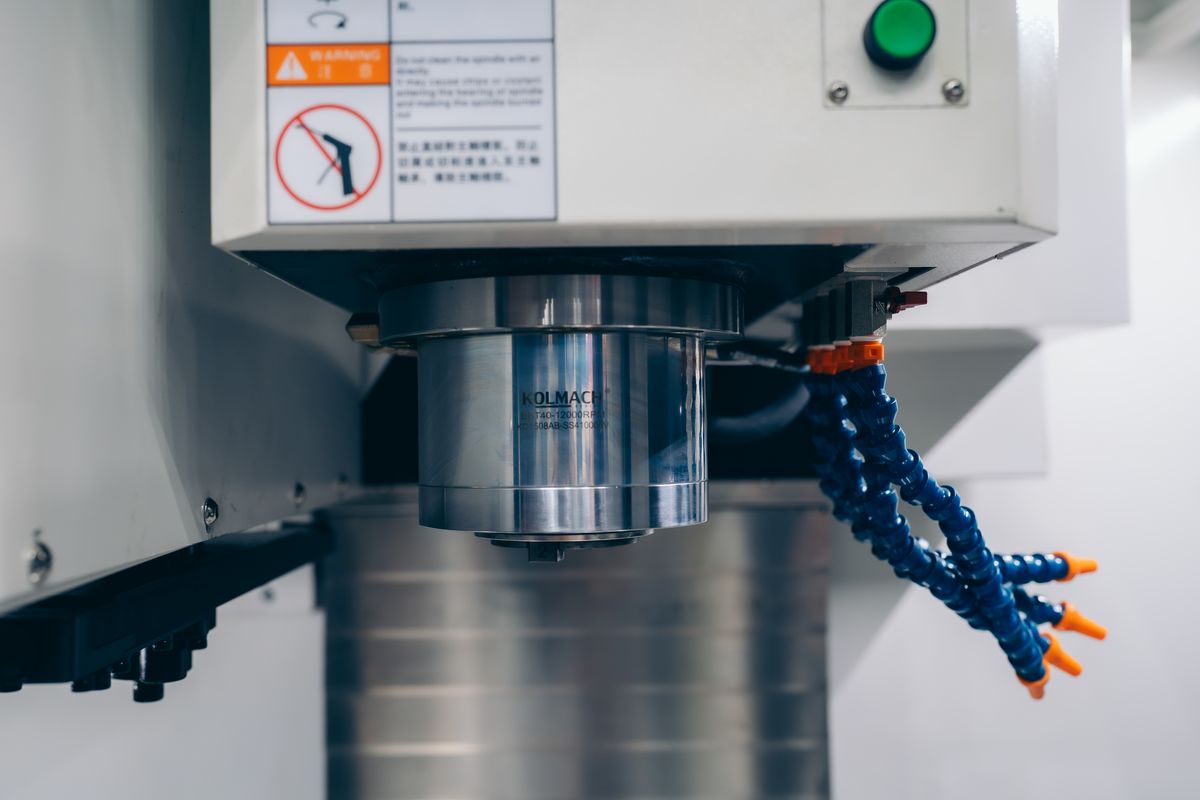

Шпиндель |
|
|
|
Конус шпинделя |
тип |
BBT40 |
|
Частота вращения |
об/мин |
12 000, прямой привод |
|
Мощность привода шпинделя |
кВт |
7.5/11 |
|
Приводы подач |
|
|
|
Быстрые подачи по осям Х/Y/Z |
м/мин |
36/36/36 |
|
Рабочие подачи по осям Х/Y/Z |
мм/мин |
1-20000 |
|
Мощность привода по осям Х/Y/Z |
кВт |
3 / 3 / 3 |
|
Инструментальный магазин |
|
|
|
Количество позиций |
шт. |
24 |
|
Максимальный диаметр инструмента |
мм |
80 / 150 |
|
Максимальная длина инструмента |
мм |
300 |
|
Максимальный вес инструмента |
кг |
8 |
|
Показатели точности станка |
|
|
|
Позиционирование на 300 мм |
мм |
±0,005 |
|
Повторяемость на 300 мм |
мм |
±0,003 |
|
Прочие параметры |
|
|
|
Размеры станка (Д х Ш х В) |
мм |
2800x2600x2700 |
|
Масса станка |
кг |
6200 |
