Область применения

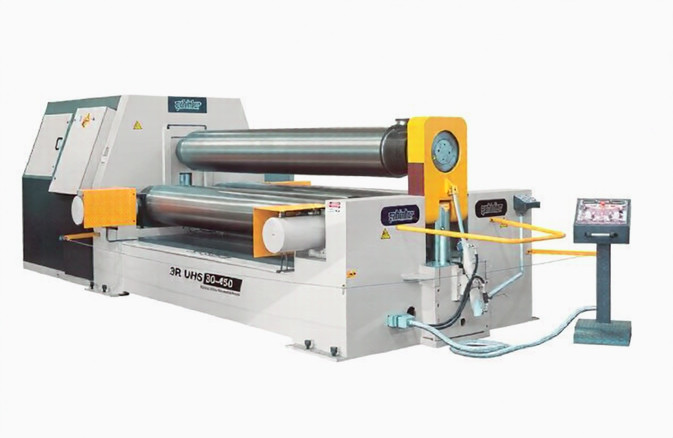

Трехвалковые гидравлические листогибы SAHINLER серии 3R UHS предназначены для промышленной гибки обечаек из листов большой толщины. Вальцы данной серии оснащены одним приводным валом. Верхний и боковые валы имеют гидравлический привод и перемещаются по горизонтальной траектории. Валы изготовлены из углеродистой стали и закалены.
Преимущества
В зависимости от модели и комплектации трехвалковые станки 3R UHS могут сгибать листовую сталь различных марок толщиной до 90 мм и длиной 3100 мм.
Особенности конструкции
- Основа конструкции моделей данной серии – мощная сварная станина из стали;
- Станки управляются с помощью отдельно стоящей панели управления с цифровой индикацией положения валов;
- Верхний прижимной вал перемещается благодаря гидравлической системе;
- Боковые валы приводятся в движение гидравлическими поршнями;
- Вращение верхнего вала происходит посредством гидропривода и планетарного редуктора;
- Большой ход верхнего вала позволяет гнуть листы минимальных и максимальной толщины, а благодаря его вертикальному перемещению вальцы возможно использовать как вертикальный листогибочный пресс;
- Два цифровых индикатора помогают позиционировать валы для обеспечения точности размеров конечного изделия;
- Для удобства снятия готового изделия на станках встроены откидные торцы с гидравлическим приводом;
- Рабочие валы изготовлены из стали, прошедшей упрочнение путем индукционной закалки. Валы кованные, катанные, сертифицированные в соответствии со стандартом SAE 1050 (CK 50);
- Станки изготовлены в соответствии с директивами по технике безопасности ЕС (маркировка «СЕ»).
Компоненты станка
Электрооборудование: Telemechanique (Германия), Siemens (Нидерланды).
Стандартная комплектация
- Сварные несущие рамы из стали;
- Откидные торцы с гидравлическим открытием;
- Мобильный пульт управления;
- Устройство для конической гибки;
- Система централизованной смазки;
- Система с 2-мя скоростями;
- Встроенная защита от перегрузки;
- Стальные валки с высокой прочностью на растяжение, в соответствии с SAE 1050;
- Цифровые индикаторы (2шт);
- Руководство пользователя.
Дополнительные опции
- Автоматизация станка NC или CNC контроллерами;
- Поддерживающий кран 3000 мм и более, для прокатки деталей большого диаметра;
- Гидравлические боковые опоры для прокатки деталей большого диаметра;
- Авторазгрузка листов с гидравлическим приводом;
- Ролики для гибки профиля и трубы;
- Шлифованные и полированные валки;
- Система бесступенчатого изменения скорости (вариатор).
|
Модель |
3R UHS 30-450 |
3R UHS 30-500 |
3R UHS 30-550 |
3R UHS 30-580 |
3R UHS 30-620 |
3R UHS 30-680 |
|
Длина валов, мм |
3100 |
3100 |
3100 |
3100 |
3100 |
3100 |
|
Мин. диаметр = диаметр верхнего вала x 1.5 (без подгиба), мм |
40 |
45 |
50 |
60 |
65 |
75 |
|
Мин. диаметр = диаметр верхнего вала x 1.5 (c подгибом), мм |
30 |
35 |
40 |
50 |
55 |
65 |
|
Мин. диаметр = диаметр верхнего вала x 5 (без подгиба), мм |
55 |
60 |
65 |
70 |
80 |
90 |
|
Мин. диаметр = диаметр верхнего вала x 5 (с подгибом), мм |
40 |
45 |
50 |
60 |
65 |
75 |
|
D боковых валков мм |
420 |
450 |
500 |
500 |
560 |
600 |
|
D центральных валков, мм |
450 |
500 |
550 |
580 |
620 |
680 |
|
Скорость, м/мин |
1,5-5 |
1,5-4 |
1,5-4 |
1,5-4 |
1,5-4 |
1,5-4 |
|
Мощность привода, кВт |
52 |
72,5 |
73,5 |
74 |
169 |
180 |
|
Габариты, мм |
6650 х2800 х2200 |
7450 х3100 х2650 |
7600 х3350 х2700 |
9000 х4300 х3000 |
9000 х4400 х3000 |
9200 х4500 х3000 |
|
Вес, кг |
25000 |
33000 |
55000 |
60000 |
65000 |
75000 |
