Область применения
Скорость регулируется, легкое управление, экономичность
Преимущества
- Безостановочная торцевая обработка внутреннего & внешнего диаметров;
- Отсутствие скачков скорости во время точения обеспечивает защиту шестерней.
- Авто переключение между быстрым и медленным отходом шпинделя при отсутствии команд.
Дополнительные опции
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ: | |
1. X,Z-оси Автоматическая система смазки | 9. Переходная втулка |
2. Метрическая/дюймовая коробка передач | 10. Неподвижные центры (2шт./комп.) |
3. Система охлаждения СОЖ | 11. Ключ резцедержателя |
4. Продольное перемещение салазок | 12. Установочные опоры |
5. Задняя бабка | 13. Инструменты и ящик для инструментов |
6. 3-х Кулачковый спиральный патрон 7” | 14. Инструкция по эксплуатации |
7. Планшайба | 15. Стандартная упаковка: Паллета |
8. Неподвижный Люнет Ø 6” (диапазон зажима 20 – 150 мм) | |

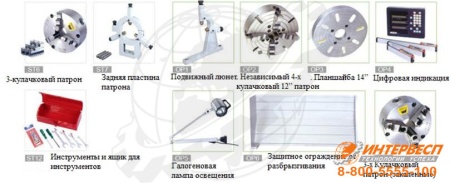

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ: | |
1. Подвижный люнет (бронзовая опора, диапазон зажима 10 – 60 мм) | |
2. Независимый 4-х кулачковый А2-6-10” патрон | |
3. Независимый 4-х кулачковый А2-6-12” патрон | |
4. Планшайба 14” | |
5. Заднее защитное ограждение от разбрызгивания | |
6. Резцедержатели | |
7. Галогеновая лампа освещения | |
8. CE стандартное оснащение, включая СЕ электрику, защитный кожух патрона, защита ходового винта, ограждение резцедержателя и кнопка экстренной остановки | |
9. Устройство цифровой индикации по 2-м осям Fagor | |
10. Конусная линейка (приспособление для обработки конических поверхностей) | |
11. Доплата за увеличение мощности до 5,52 кВт (7,5 НР) | |
12. Упаковка станка: Ящик |
ОСОБЕННОСТИ:
- Станина:
Цельная, литая, выполнена из высококачественного Meehamite (чугун Механит - вид модифицированного чугуна), имеет две призматические и две плоские направляющие. - Коробка передач:
(1) Работа во всем диапазоне метрической/дюймовой системе измерения, без необходимости смены передач и легка в управлении. - Фартук:
Принудительная подача масла с предохранительным устройством используется для предотвращения столкновений во время токарной обработки. - Шпиндель:
Динамически сбалансированный шпиндель имеет 3 точки поддержки подшипниками.
Шестерни и вал шпинделя изготовлены из высококачественного легированного углеродистого сплава точно отшлифованы и прикатаны, закалены и стресс устойчивы к высоким нагрузкам.
- Салазки суппорта:
С антифрикционной обработкой поверхности, с регулярным впрыском масла со смазкой, устойчивы к трению и имеют гораздо более длительный срок службы. - Поперечная подача ходового винта:
Имеет две точки поддержки и подходит для тяжелых режимов обработки. - Надежный и безопасный ножной тормоз (педаль);
ОСНОВНЫЕ | Диаметр обработки над станиной | 460 мм(18.11") | |
Диаметр обработки над суппортом | 280 мм(11.02") | ||
Расстояние между центрами | 750 мм(29.53") | ||
станина | Диаметр обработки над выемкой в станине | 680 мм | |
Ширина станины | 317 мм(12.5") | ||
Ширина выемки | 210 мм (8.27") | ||
Длина станины | 1740 мм (68.5") | ||
ШПИНДЕЛЬНАЯ БАБКА | Диаметр отверстия в шпинделе | Ø52 мм (2.05") | |
Количество скоростей шпинделя | 2-х ступенчатая Регулируемая скорость | ||
Диапазон скоростей шпинделя | 30-1800 об/ мин. для регулируемой скорости | ||
Конус шпинделя | A1-6 | ||
КАРЕТКА | Ширина каретки | 485 мм (19,09") | |
Поперечное перемещение | 250 мм (9,84") | ||
Перемещение верхних салазок | 125 мм (4,92") | ||
Хвостовик резцедержателя | 20 x 20 мм (0,79” x 0,79”) | ||
ЗАДНЯЯ БАБКА | Диаметр пиноли | Ø52 мм (2,05") | |
Перемещение пиноли | 140 мм(5,51") | ||
Конус пиноли | М.Т. 4 | ||
Резьба | Диаметр ходового винта и шаг | Диаметр 35 мм; шаг 6 мм/ø 1" x 4 T.P.I | |
Диапазон шагов метрической резьбы | 0.2-14 мм (41Nos) | ||
Диапазон шагов дюймовой резьбы | 2-56-T.P.I. (37Nos) | ||
Диаметр шагов | D.P. 8-44 (21Nos) | ||
Диапазон модульных шагов | 0,3-3.5M.P. (18Nos) | ||
Подачи | Диаметр ходового вала | 22 мм (0.87") | |
Диапазон продольных ходов | 0.04-1.0 мм/об. | ||
Диапазон поперечных ходов | 0.05-1.25 мм/об. | ||
Двигатель | Главный двигатель шпинделя | 5HP (3.75кВт) | |
Двигатель насоса охлаждающей жидкости | 1/8HP(0.1 кВт) | ||
габариты | Нетто / Брутто (приблизительно) | 1900/2100 кг | |
Габаритные размеры (ДxШxВ) | 2700xx1000x1600 |
