Характеристики:
область применения

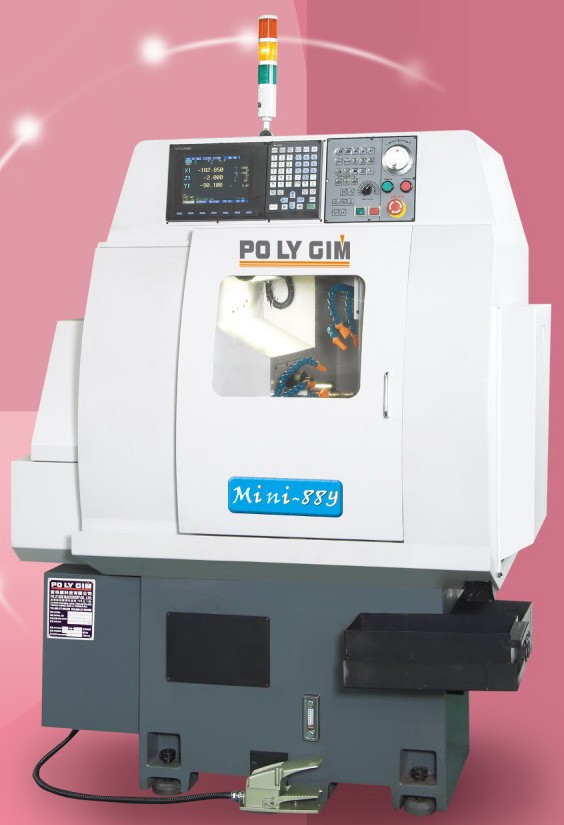

Компактный токарный станок POLY GIM MINI-88Y предназначен для высокоточной обработки металлических прутков малого диаметра в условиях серийного и массового производства. Станок выполняет полный комплекс токарных операций — точение наружных и внутренних поверхностей, сверление, фрезерование, нарезание резьбы и обработку торцевых плоскостей. Благодаря наличию оси Y и приводного инструмента MINI-88Y способен заменять собой более крупные обрабатывающие центры при выполнении мелких и средних по сложности деталей.Область применения и типовые изделия
Станок востребован на предприятиях:
• производства крепёжных элементов и фитингов;
• изготовления точных токарных деталей из нержавеющей и легированной стали;
• выпуска электронных и приборных компонентов;
• металлообрабатывающих цехов серийного и мелкосерийного изготовления.
Компактность и высокая оснащенность делают MINI-88Y оптимальным решением для механических участков, где важно сочетание минимальной занимаемой площади и широких технологических возможностей
преимущества
Высокая производительность и точность• Станок оснащён широким набором держателей инструмента, что позволяет выполнять полный спектр токарных операций с максимальной точностью.
• Частота вращения шпинделя достигает 6000 об/мин, что обеспечивает высокую чистоту поверхности и сокращает время цикла.
• Приводной инструмент (осевой и поперечный) также работает до 6000 об/мин, расширяя возможности по фрезерованию и сверлению.
Минимальное время переналадки
• Благодаря современному ЧПУ FANUC перенастройка под новую программу происходит за минимальный промежуток времени: оператору достаточно скорректировать параметры обработки без длительного механического переналожения.
• Имеются продуманные инструментальные позиции:
— 6 державок под наружное точение,
— 4 инструмента внутренней обработки,
— 4 поперечных приводных инструмента,
— 4 осевых приводных инструмента.
Стабильность размеров и долговечность
• Жёсткая цельнолитая станина обеспечивает устойчивость конструкции и гарантирует стабильность геометрии изделия даже при обработке на максимальных скоростях .
• Использование комплектующих от ведущих мировых брендов повышает надежность и повторяемость результата.
• Высокая точность позиционирования по осям X/Z — 0,005 мм, а повторяемость — 0,003 мм, что подтверждает прецизионный класс станка.
Компактность и энергоэффективность
• Габариты всего 1420 × 1210 × 1710 мм позволяют разместить станок даже в ограниченном пространстве.
• Небольшое энергопотребление: двигатель шпинделя 2,2 кВт, приводы осей — по 0,75 кВт, насосы по 0,4 кВт.
Расширенные возможности благодаря оси Y
• Перемещение по оси Y — 148 мм, что открывает доступ к сложным контурным операциям, торцевому фрезерованию и обработке внеосевых элементов.
• Станок позволяет выполнять высокоточные операции, которые обычно присутствуют только на более дорогих многоосевых центрах.
Стандартная комплектация
|
Цанговый патрон |
1 шт. |
|
Ножная педаль зажим/разжим патрона |
1 шт. |
|
Освещение рабочей зоны |
1 шт. |
|
Лампа индикации состояния станка |
1 шт. |
|
Комплект инструментов для обслуживания |
1 шт. |
|
Система подачи СОЖ |
1 шт. |
|
Выравнивающие болты и подушки |
4 шт. |
|
Резцедержатель для наружной обработки |
6 шт. |
|
Стационарный инструмент для внутренней обработки |
4 шт. |
|
Поперечный приводной инструмент |
4 шт. |
|
Осевой (торцевой) приводной инструмент |
4 шт. |
|
Система ЧПУ Fanuc |
|
Дополнительные опции
- Конвейер для удаления стружки и бак
- Пневматический податчик прутков (1,2 м и 1,5 м)
- Гидравлический податчик прутков (3,2 м)
- Уловитель деталей
- Ось CF (индексирование шпинделя 0,001°)
|
Характеристика |
MINI-88Y |
|
Макс. диаметр обработки мм |
Ø 25 |
|
Макс. длина обработки мм |
3 диаметра |
|
Перемещение по оси Х, мм |
165 |
|
Перемещение по оси Z, мм |
150 |
|
Перемещение по оси Y, мм |
148 |
|
Диаметр отверстия в шпинделе, мм |
Ø 34 |
|
Макс. диаметр прутка, мм |
Ø 26 |
|
Диаметр торца шпинделя, мм |
Ø85 |
|
Цанговый патрон |
25 / 161Е |
|
Двигатель шпинделя, кВт |
2,2 |
|
Двигатель по осям X, Z, Y, кВт |
0,75 |
|
Мощность приводных инструментов, кВт |
0,75 |
|
Скорость вращения шпинделя, об/мин |
100 – 6000 |
|
Индексация шпинделя |
5° |
|
Скорость вращения поперечного приводного инструмента, об/мин |
200 ~ 6000 |
|
Скорость вращения осевого (торцевого) приводного инструмента, об/мин |
200 ~ 6000 |
|
Скорость ускоренного перемещения по осям X Z Y, м/мин |
18 |
|
Точность позиционирования приводов X,Z,мм. |
0,005 |
|
Точность повторяемости приводов X,Z, мм. |
0,003 |
|
Инструмент для наружного точения, шт |
6 |
|
Размер инструмента для наружного точения |
□ 12 х 12 х 100 |
|
Инструмент для внутренней обработки, шт |
4 |
|
Размер инструмента для внутренней обработки, мм |
Ø 20 |
|
Макс. диаметр сверления инструментом для внутренней обработки, мм |
Ø 20 |
|
Макс. диаметр нарезания резьбы инструментом для внутренней обработки |
М8 |
|
Поперечный приводной инструмент, шт |
4 |
|
Размер поперечного приводного инструмента, мм |
10 (ER16) |
|
Макс. диаметр сверления для поперечного инструмента, мм |
Ø 10 |
|
Макс. диаметр нарезания резьбы для поперечного инструмента |
М8 |
|
Торцевой инструмент для внеосевой обработки |
4 |
|
Размер торцевого инструмента для внеосевой обработки, мм |
10 (ER16) |
|
Макс. диаметр сверления торцевым инструментом для внеосевой обработки, мм |
Ø 10 |
|
Макс. диаметр нарезания резьбы торцевым инструментом для внеосевой обработки |
М8 |
|
Мощность двигателя насоса подачи СОЖ, кВт |
0,4 |
|
Мощность двигателя гидравлического насоса, кВт |
0,4 |
|
Габариты станка Д х Ш х В |
1420 х 1210 х 1710 |
|
Вес станка, кг |
1 158 |
