Область применения
Токарные обрабатывающие центры с ЧПУ NINGBO BLIN MACHINERY серии BL-S40 используются для обработки прутков из различных типов металлов.
Серия представлена двумя моделями, различающимися инструментальным оснащением: BL-S40 и BL-S40M.
Преимущества
Высокая производительность и точность обработки.
Особенности конструкции
Конструкция обрабатывающего центра обеспечивает высокую производительность и точность, как при постоянных тяжелых точениях, так и при прерывистой обработке.
Монолитная станина из сплава «Mechanite», обладающим отличными литейными и прочностными свойствами, значительно повышает жесткость всей конструкции станка. Также станина подвергается последующей обработке (искусственному старению).
Большое число ребер жесткости в конструкции станины обеспечивает не только жесткость конструкции станка, но также виброустойчивость, воспринимая динамические нагрузки и воспрепятствует (гасит) вибрации в момент их возникновения.
Высокая точность обеспечивается за счет использования линейных направляющих HIWIN (Тайвань) и подшипников NSK (Япония), на которых базируется шпиндель.
Высокоточное позиционирование достигается за счет использования ШВП HIWIN (Тайвань).
Исполнение станины с наклоном обеспечивает легкий доступ к заготовке в рабочей зоне, эффективное стружкоудаление. Удобное расположение систем управления позволяет быстро и эффективно проводить плановое техническое обслуживание.
По всем осям ШВП имеют три точки крепления: по краям и посередине. Такая компоновка гасит вибрацию и отжим винта при резании, тем самым повышая точность изготовления детали. Специальная термообработка ШВП, предварительный натяг и отсутствие скольжения значительно увеличивают рабочий ресурс пары.

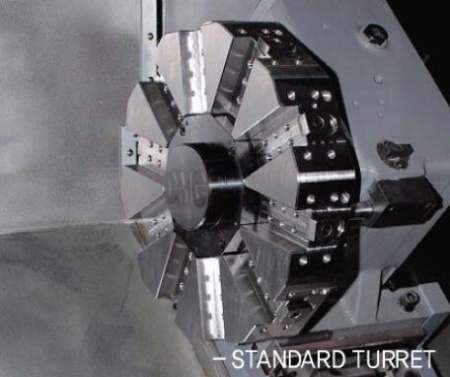

Двигатель для поворота револьверной головки позволяет менять инструмент за 0,28 секунд. Это минимизирует время холостых ходов, что сокращает время простоя оборудования и повышает производительность в целом.
Отдельный бак для СОЖ
Для обеспечения стабильной работы машины резервуар для СОЖ удален от объектов с повышенной отдачей тепла. Большой бак охлаждающей жидкости обеспечивает удобство при удалении стружки, смены охлаждающей жидкости и упрощает техническое обслуживание системы.
Ленточный стружкоуборочный транспортер
Предназначен для отвода стружки из рабочей зоны станка во время работы и для удобства уборки оборудования оператором.
Панель управления
Централизованная панель управления стойки ЧПУ может поворачиваться на 90 градусов.
Панель c цветным ЖК-монитором удобна при работе с различными диалоговыми окнами. На панель выводятся сигналы об ошибках в процессе обработки.
Компоненты станка
- Система ЧПУ Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
- Приводы Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
- ШВП HIWIN (Тайвань)
- Направляющие HIWIN (Тайвань)
- Подшипники шпинделя NSK (Япония)
- Револьверная голова SAUTER (Германия)
- Система смазки HERG (Япония)
- Электрокомпоненты SCHNEIDER (Франция)
- Пневмокомпоненты AIRTAC (Тайвань)
- Реле OMRON (Япония)
- Гидравлические патроны AUTOGRIP (Тайвань)
- Зубчатые ремни GATES (США)
- Крепёж YINSH (Тайвань)
- Муфты KTR (Германия).
Стандартная комплектация
- Система ЧПУ SIEMENS 808D ADVANCED (модель BL-S40)
- Система ЧПУ SIEMENS 808D (модель BL-S40M)
- Ручной маховичок управления (MPG - модель BL-S40M)
- Станина чугунная с наклоном с линейными направляющими (модель BL-S40)
- Станина чугунная с наклоном 30 град. (модель BL-S40M)
- Линейные направляющие по осям X/Z (модель BL-S40M)
- Сервоприводы SIEMENS по осям X/Z (модель BL-S40M)
- Шпиндель высокоточный с осью С1 с электромагнитным тормозом
- Гидравлический патрон 8" главного шпинделя (6" – у модели BL-S40M)
- Револьверная головка на 8 позиций (12 позиций - у модели BL-S40M)
- Револьверная головка на 12 позиций, крепление инструмента VD130 (модель BL-S40M
- Конвейер для удаления стружки с баком
- Система подачи СОЖ
- Автоматическая система смазки
- Освещение рабочей зоны станка
- 3-х цветная сигнальная лампа
- Выносная педаль управления
- Задняя бабка (модель BL-S40)
- Блокировка замка передней двери с помощью датчика (стандарт безопасности СЕ)
- Трансформатор 380В (3 фазы встроенный)
- Комплект инструментов для настройки и обслуживания станка
- Комплект документации по обслуживанию станка на русском языке
- Комплект документации по эксплуатации станка на русском языке
- Комплект документации по системе ЧПУ (модель BL-S40M)
- Осевой приводной блок VDI30 – 1 шт. (модель BL-S40M)
- Радиальный приводной блок VDI30 – 1 шт. (модель BL-S40M)
- Держатели инструмента – 8 шт. (для статического инструмента – у модели BL-S40М).
Дополнительные опции
- Замена стойки ЧПУ на SIEMENS 828D
- Замена стойки ЧПУ на FANUC 0i TF
- Замена стойки ЧПУна SYNTEC 22TA (модель BL-S40M)
- Деталеуловитель
- Шпиндель: отверстие Ø 62 мм, А2-6, 4000 об/мин, патрон 8", 11 кВт, диаметр обрабатываемого прутка 51 мм 22TA (модель BL-S40)
- Шпиндель: отверстие Ø 79 мм, патрон 8", 11 кВт, диаметр обрабатываемого прутка 64 мм (модель BL-S40)
- Револьверная голова на 12 позиций (модель BL-S40)
- Жесткое нарезание резьбы (модель BL-S40)
- Кондиционер электрошкафа (модель BL-S40)
- Фильтр удаления масляного тумана
- Автоматическая подача прутка (барфидер) FEDEK DH 65L
- Блокировка замка передней двери с помощью датчика (стандарт безопасности CE) (модель BL-S40)
- Пуско-наладочные работы станка.
|
Наименование |
Размерность |
BL-S40 |
BL-S40M |
|||
|
Основные характеристики |
Максимальный диаметр заготовки, устанавливаемый над станиной |
мм |
Ø 500 |
Ø 500 |
||
|
Максимальный диаметр заготовки, устанавливаемый над суппортом |
мм |
Ø 270 |
Ø 270 |
|||
|
Максимальная длина точения |
мм |
320 |
290 |
280 |
||
|
Максимальный диаметр точения |
мм |
Ø 360 |
Ø 340 |
|||
|
Главный шпиндель |
Тип шпинделя |
- |
Механический шпиндель, ременный привод |
Механический шпиндель, ременный привод |
||
|
Диаметр отверстия шпинделя |
мм |
Ø 56 |
Ø 62 |
Ø 56 |
||
|
Торец шпинделя |
- |
А2-5 |
А2-6 |
А2-5 |
||
|
Максимальная скорость шпинделя |
об/мин |
5000 |
4000 |
5000 |
||
|
Максимальный диаметр обрабатываемого прутка |
мм |
44 |
51 |
44 |
||
|
Мощность шпинделя |
кВт |
7,5 |
11 |
7,5 |
||
|
Патрон шпинделя |
дюйм |
8" |
6" |
|||
|
Индексация оси C |
|
|
0,001° |
|||
|
Перемещения (по осям X, Y, Z) |
Тип линейных направляющих |
- |
роликовые |
роликовые |
||
|
Перемещение по оси X |
мм |
180+20 |
160+20 |
|||
|
Перемещение по оси Z |
мм |
360 |
290 |
|||
|
Быстрые перемещения по осям X/Z |
м/мин |
30 |
30 |
|||
|
Револьверная голова |
Тип револьверной головы |
- |
Серво-гидравлическая |
Серво-гидравлическая |
||
|
Количество инструментальных позиций |
шт. |
8 (опц. 12) |
12 |
|||
|
Время смены инструмента |
сек |
0,4 |
0,4 |
|||
|
Время полного поворота головы |
сек |
0,57 |
0,57 |
|||
|
Сечение хвостовиков инструмента |
мм |
25х25, Ø 32 |
20х20, Ø 32 |
|||
|
|
Мощность приводного инструмента |
кВт |
-- |
3,3 (SIEMENS 828D) |
||
|
|
Максимальный крутящий момент приводного инструмента |
Нм |
-- |
16 (SIEMENS 828D) |
||
|
|
Скорость приводного инструмента |
об/мин |
-- |
4 500 |
||
|
|
Тип крепления инструмента |
|
-- |
VDI30 |
||
|
Задняя бабка |
Диаметр пиноли |
мм |
70 |
-- |
||
|
Перемещение пиноли |
мм |
90 |
-- |
|||
|
Конус задней бабки |
|
МТ4 |
-- |
|||
|
Точностные характеристики |
Шероховатость |
мм |
Ra0.4÷1.6 |
Ra0.4÷1.6 |
||
|
Соосность |
мм |
≤0,003 |
≤0,003 |
|||
|
Точность позиционирования по осям (X/Z) |
мм |
0,005/0,008 |
0,005/0,008 |
|||
|
Повторяемость по осям (X/Z) |
мм |
0,002/0,004 |
0,002/0,004 |
|||
|
Другие характеристики |
Мощность двигателя насоса СОЖ |
кВт |
0,58 |
0,58 |
||
|
Расход СОЖ |
м3/ч |
2,5 |
2,5 |
|||
|
Габариты станка |
Длина |
мм |
1900 |
1900 |
||
|
Ширина |
мм |
1500 |
1500 |
|||
|
Высота |
мм |
1600 |
1600 |
|||
|
Вес станка |
кг |
2700 |
2900 |
2900 |
||
|
Система ЧПУ |
- |
SIEMENS 808D ADVANCED |
SIEMENS 808D |
|||
