Область применения

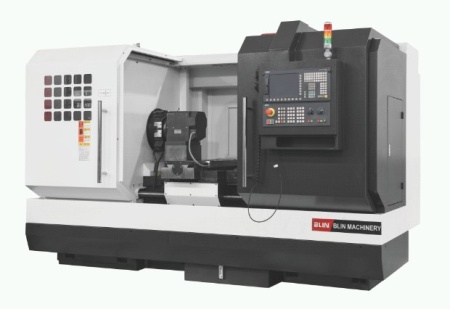

Токарные обрабатывающие центры с ЧПУ NINGBO BLIN MACHINERY серии BL-HK80 предназначены для обработки заготовок из различных типов металлов.
Серия представлена моделями BL- HK80 и BL-HK80B, различающимися инструментарием.
Преимущества
Высокая производительность и точность обработки.
Особенности конструкции
Конструкция обрабатывающего центра обеспечивает высокую производительность и точность, как при постоянных тяжелых точениях, так и при прерывистой обработке.
Монолитная станина из сплава «Mechanite», обладающим отличными литейными и прочностными свойствами, значительно повышает жесткость всей конструкции станка. Также станина подвергается последующей обработке (искусственному старению).
Большое число ребер жесткости в конструкции станины обеспечивает не только жесткость конструкции станка, но также виброустойчивость, воспринимая динамические нагрузки и воспрепятствует (гасит) вибрации в момент их возникновения.
Высокая точность обеспечивается за счет использования линейных направляющих HIWIN (Тайвань) и подшипников NSK (Япония), на которых базируется шпиндель.
Высокоточное позиционирование достигается за счет использования ШВП HIWIN (Тайвань).
Исполнение станины обеспечивает легкий доступ к заготовке в рабочей зоне, эффективное стружкоудаление. Удобное расположение систем управления позволяет быстро и эффективно проводить плановое техническое обслуживание.
По всем осям ШВП имеют три точки крепления: по краям и посередине. Такая компоновка гасит вибрацию и отжим винта при резании, тем самым повышая точность изготовления детали. Специальная термообработка ШВП, предварительный натяг и отсутствие скольжения значительно увеличивают рабочий ресурс пары.
4х-позиционная резцедержка.
Централизованная панель управления стойки ЧПУ может поворачиваться на 90 градусов.
Панель с цветным ЖК-монитором удобна при работе с различными диалоговыми окнами. На панель выводятся сигналы об ошибках в процессе обработки.
Компоненты станка
- Система ЧПУ Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
- Приводы Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
- ШВП HIWIN (Тайвань)
- Направляющие HIWIN (Тайвань)
- Подшипники шпинделя NSK (Япония)
- Револьверная голова SAUTER (Германия)
- Система смазки HERG (Япония)
- Электрокомпоненты SCHNEIDER (Франция)
- Пневмокомпоненты AIRTAC (Тайвань)
- Реле OMRON (Япония)
- Гидравлические патроны AUTOGRIP (Тайвань)
- Зубчатые ремни GATES (США)
- Крепёж YINSH (Тайвань)
- Муфты KTR (Германия).
Стандартная комплектация
- Система ЧПУ FANUC 0i-TF
- Ручной маховичок управления
- Станина чугунная с линейными направляющими
- Сервоприводы FANUC
- Гидравлический патрон главного шпинделя Ø 315 мм
- Револьверная головка на 4 позиции
- Система подачи СОЖ
- Автоматическая система смазки
- Освещение рабочей зоны станка
- 3-х цветная сигнальная лампа
- Выносная педаль управления
- Кондиционер электрошкафа
- Задняя бабка ручная
- Блокировка замка передней двери с помощью датчика (стандарт безопасности CE)
- Трансформатор 380В (3 фазы встроенный)
- Комплект инструментов для настройки и обслуживания станка
- Комплект документации по обслуживанию станка на русском языке
- Комплект документации по эксплуатации станка на русском языке
- Комплект документации на ЧПУ.
Дополнительные опции
- Система ЧПУ SIEMENS 828D
- Система ЧПУ SIEMENS 808D
- Система ЧПУ GSK980TDi
- 6и-позиционная револьверная головка
- Гидравлическая задняя бабка
- Гидравлический патрон (с глухим отверстием, размер патрона 12 '', мягкие кулачки)
- Гидравлический патрон (со сквозным отверстием 91 мм, размер патрона 12 '', мягкие кулачки)
- Пуско-наладочные работы станка.
Наименование |
Размер-ность |
BL-HK80 |
BL-HK80В 4х-поз. резцедержка |
BL-HK80В 6ти рев. головка |
|
Основные характерис-тики |
Максимальный диаметр заготовки, устанавливаемый над станиной |
мм |
Ø 800 |
Ø 800 |
|
Максимальный диаметр заготовки, устанавливаемый над суппортом |
мм |
Ø 480 |
Ø 500 |
||
Максимальный диаметр точения |
|
|
Ø740 |
Ø 610 |
|
Расстояние между центрами |
мм |
1 000/1500/2000/ 3000/4000 |
1000/1500/2000/3000 |
900/1400/1900/2900 |
|
Максимальный диаметр точения |
мм |
Ø 450 |
|
|
|
Ширина направляющих |
мм |
650 |
560 |
560 |
|
Максимальный вес детали, кг |
|
|
1500 |
||
Главный шпиндель |
Тип шпинделя |
- |
Механический шпиндель, ременный привод |
Механический шпиндель, ременный привод |
|
Диаметр отверстия шпинделя |
мм |
Ø 105 |
Ø 105 |
||
Торец шпинделя |
- |
А1-11 |
А1-11 |
||
Максимальная скорость шпинделя |
об/мин |
20~1000 Ⅰ 20~204, Ⅱ 39~354, Ⅲ 71~642, Ⅳ 124~1000 |
H: 112~1120 M: 37~373 L: 20~210 |
||
Мощность шпинделя |
кВт |
15 |
11 |
||
Максимальный крутящий момент |
Нм |
|
1265 |
||
Патрон шпинделя |
мм |
Ø 315 |
Ø 315 |
||
Перемещения (по осям X, Y, Z) |
Тип линейных направляющих |
- |
роликовые |
роликовые |
|
Перемещение по оси X |
мм |
430 |
370 |
390 |
|
Перемещение по оси Y |
мм |
- |
- |
||
Перемещение по оси Z |
мм |
760/1350/1850/ 2850/3850 |
760/1310/1810/2810 |
660/1210/1710/2710 |
|
Быстрые перемещения по осям X/Z |
м/мин |
6/7 |
6/7 |
||
Быстрые перемещения по оси Y |
м/мин |
- |
- |
||
Диаметр/шаг ШВП по оси X |
мм |
Ø 40/5 |
Ø 40/5 |
||
Диаметр/шаг ШВП по оси Z |
мм |
Ø 50/8, Ø 63/8, Ø 63/10 |
Ø 50/8 (1000, 1500); Ø63/8 (2000, 3000) |
||
Ширина направляющих |
мм |
650 |
560 |
||
Инструментальная система |
Тип инструментальной системы |
- |
4-х позиционная резцедержка |
4-х позиционная резцедержка |
6-ти позиционная рев. головка |
Количество инструментальных позиций |
шт. |
4 |
4 |
6 |
|
Сечение хвостовиков инструмента |
мм |
32х32 |
32х32, Ø32 |
||
Задняя бабка |
Перемещение пиноли задней бабки |
мм |
250(1000, 1500, 2000, 3000), 200 (4000) |
250 |
|
Конус пиноли задней бабки |
- |
MT5#(1000, 1500, 2000, 3000), MT6#(4000) |
MT5# |
||
Диаметр пиноли задней бабки |
мм |
Ø 100(1000,1500, 2000,3000), Ø 140(4000) |
Ø 100 |
||
Точностные характерис-тики |
Точность позиционирования по осям (X/Z) |
мм |
0,026/0,036 (1000); 0,040 (1500, 2000); 0,048 (3000); 0,056 (4000) |
0,026/0,032 (1000); 0,040 (1500, 2000, 3000) |
|
Повторяемость по осям (X/Z) |
мм |
0,007/0,011 (1000); 0,014 (1500, 2000); 0,020 (3000, 4000) |
0,007/0,009 (1000); 0,014 (1500, 2000, 3000) |
||
Другие характерис-тики |
Потребляемая мощность станком |
кВА |
40 |
30 |
|
Вес станка |
кг |
7200/8000/8600/ 9600/11000 |
4800/5300/5800/6400 |
||
Габариты станка |
мм |
4280×2200×1900 (1000) 4880×2200×1900 (1500) 5800×2260×1900 (2000) 6850×2260×1900 (3000) 7700×2350×1900 (4000) |
3700/4100/5000/5600×2000×2000 |
||
Система ЧПУ |
- |
FANUC 0i-TF |
FANUC 0i-TF |
