Токарные обрабатывающие центры DMC серии DL21B / DL21LB / DL21MB / DL21LMB

Конструкция токарных центров с револьверной головой и роликовыми направляющими DMC серии DL21B / DL21LB / DL21MB / DL21LMB обеспечивает высокую производительность и точность как при постоянных тяжелых точениях, так и в случае прерывистой обработки.

Револьверная голова с торцевым креплением инструмента позволяет устанавливать инструментальные державки как для внутренней, так и для наружной обработки;

Быстрая смена инструментов уменьшает время холостых ходов, что сокращает период простоя оборудования и увеличивает производительность станков.

Наклонная станина обеспечивает высокую жесткость и минимизацию вибраций при тяжелых режимах резания, а также эффективное стружкоудаление и высокую точность при прецизионной обработке;

Линейные направляющие выполнены в виде призмы, по которой с помощью циркулирующих в обойме шариковых тел качения перемещается одна или несколько кареток;

Шарико-винтовые пары обладают высокой жесткостью в сочетании с высокой плавностью и точностью хода, что делает обработку максимально качественной;

Особенностью ШВП в данной серии станков является схема привода: от вала серводвигателя напрямую через соединительную муфту на винт ШВП. Это обеспечивает малые потери на трение (высокий КПД) и точное поступательное движение;

Прямой точный привод способствует движению во время механической обработки без шума, зазоров и вибрации;

Шпиндель установлен на высокоточных радиально упорных шариковых подшипниках с двух сторон для максимальной жесткости конструкции. Это позволяет добиться высокой точности обработки на предельных скоростях;

Шпиндель и суппорт приводятся в движение от асинхронных двигателей, что обеспечивает быстрое позиционирование с минимальным временем отклика, высокие скорости перемещений;

Револьверная головка с торцевым креплением инструмента позволяет устанавливать инструментальные державки как для внутренней, так и для наружной обработки;

Задняя бабка предназначена для поддержания длинных и тяжелых заготовок и увеличения жесткости и точности обработки. Для ее перемещения применяются закаленные шлифованные направляющие коробчатого типа (Box way);

Программируемая пиноль задней бабки с конусом МК4 может управляться М-кодами (по программе), а также в ручном режиме с помощью нажатия кнопок управления и MPG маховиком, расположенных на стойке ЧПУ.

Автоматическая дверь рабочей зоны (поставляемая в качестве опции) открывается и закрывается по команде программы без помощи оператора, а также позволяет автоматически выполнять операции при использовании роботизированного устройства загрузки / выгрузки;

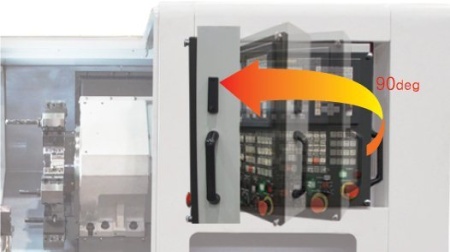

Централизованная панель управления стойки ЧПУ может поворачиваться на 90 градусов.
