Область применения
Токарный станок с ЧПУ NINGBO BLIN MACHINERY модели BL-HK63B предназначен для тяжелых режимов обработки заготовок из различных типов металлов.
Преимущества
Высокая производительность и точность обработки.
Особенности конструкции
Конструкция токарного станка обеспечивает высокую производительность и точность, как при постоянных тяжелых точениях, так и при прерывистой обработке.

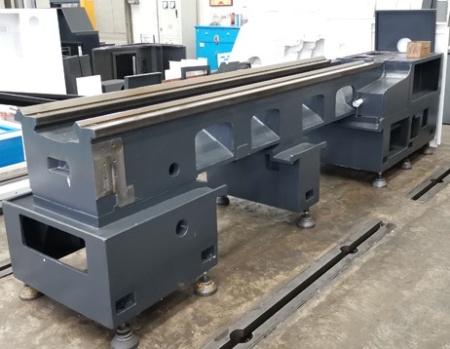

Монолитная станина из сплава «Mechanite», обладающим отличными литейными и прочностными свойствами, значительно повышает жесткость всей конструкции станка. Также станина подвергается последующей обработке (искусственному старению).
Большое число ребер жесткости в конструкции станины обеспечивает не только жесткость конструкции станка, но также виброустойчивость, воспринимая динамические нагрузки и воспрепятствует (гасит) вибрации в момент их возникновения.
Высокая точность обеспечивается за счет использования линейных направляющих HIWIN (Тайвань) и подшипников NSK (Япония), на которых базируется шпиндель.
Высокоточное позиционирование достигается за счет использования ШВП HIWIN (Тайвань).
Исполнение станины обеспечивает легкий доступ к заготовке в рабочей зоне, эффективное стружкоудаление. Удобное расположение систем управления позволяет быстро и эффективно проводить плановое техническое обслуживание.
Шпиндель со встроенным редуктором, большой диаметр подшипников, высокая жесткость - модель BL-HК63B подходит для тяжелой токарной обработки.
Инструментальная резцедержка на 4 позиции.
6-ти позиционная револьверная головка.
Компоненты станка
- Система ЧПУ Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
- Приводы Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
- ШВП HIWIN (Тайвань)
- Направляющие HIWIN (Тайвань)
- Револьверная голова SAUTER (Германия)
- Электрокомпоненты SCHNEIDER (Франция)
- Пневмокомпоненты AIRTAC (Тайвань)
- Реле OMRON (Япония)
- Гидравлические патроны AUTOGRIP (Тайвань)
- Зубчатые ремни GATES (США)
- Крепёж YINSH (Тайвань).
Стандартная комплектация
- Система ЧПУ GSK980TDi
- Чугунная станина с линейными направляющими
- Высокоточный шпиндель 11 кВт
- 3-х кулачковый патрон Ø 315мм
- Вертикальный суппорт 4 позиции
- Кабинетная защита рабочей зоны
- 3-х цветная сигнальная лампа
- Ручная задняя бабка
- Система автоматической смазки
- Система охлаждения
- Рабочее освещение станка
- Трансформатор 380В (3 фазы встроенный)
- Комплект инструментов для настройки и обслуживания станка
- Комплект документации по обслуживанию станка на русском языке
- Комплект документации по эксплуатации станка на русском языке.
Дополнительные опции
- Система ЧПУ SIEMENS 808D
- Система ЧПУ SIEMENS 828D
- Система ЧПУ FANUC 0i-TF
- Гидравлический патрон 12'' с глухим отверстием
- Гидравлический патрон 12'' со сквозным отверстием 91 мм
- Горизонтальная 6-позиционная револьверная головка
- Гидравлическая задняя бабка (обязательным условием является установленный гидравлический патрон)
- Кондиционер для электрического шкафа
- Блокировка передней двери с помощью датчика (стандарт безопасности CE)
- Пуско-наладочные работы станка.
|
Наименование |
Размер-ность |
BL-HK63B |
||
|
Основные характеристики |
Ширина направляющих |
мм |
560 |
|
|
Максимальный диаметр заготовки, устанавливаемый над станиной |
мм |
Ø 630 |
||
|
Максимальный диаметр заготовки, устанавливаемый над суппортом |
мм |
Ø 360 |
||
|
Максимальный диаметр точения (вертикальный суппорт 4 поз. / горизонтальная револьверная головка 6 поз.) |
мм |
Ø 630 / Ø 500 |
||
|
Расстояние между центрами |
мм |
3000 |
||
|
Максимальный вес заготовки (станд./макс.) |
кг |
1200/1500 |
||
|
Главный шпиндель |
Диаметр отверстия шпинделя |
мм |
Ø 105 |
|
|
Торец шпинделя |
- |
А1-11 |
||
|
Максимальная скорость шпинделя |
об/мин |
H: 112~1120 M: 37~373 L: 20~210 |
||
|
Мощность шпинделя |
кВт |
11 |
||
|
Максимальный крутящий момент |
Нм |
1265 |
||
|
Патрон шпинделя |
мм |
Ø 315 |
||
|
Перемещения (по осям X, Y, Z) |
Перемещение по оси X |
мм |
370 |
|
|
Перемещение по оси Z (вертикальный суппорт 4 поз. / горизонтальная револьверная головка 6 поз.) |
мм |
2810 / 2710 |
||
|
Мощность двигателя оси X |
кВт |
1,4 |
||
|
Мощность двигателя оси Z |
кВт |
2,5 |
||
|
Быстрые перемещения по осям X/Z |
м/мин |
6 / 7 |
||
|
Диаметр ШВП по оси X |
мм |
40 |
||
|
Диаметр ШВП по оси Z |
мм |
63 |
||
|
Револьверная голова |
Тип револьверной головы |
- |
Вертикальная 4 поз. / горизонтальная на 6 поз. |
|
|
Сечение хвостовиков инструмента |
мм |
32х32, Ø 32 |
||
|
Задняя бабка |
Диаметр пиноли |
мм |
Ø 100 |
|
|
Ход пиноли |
мм |
250 |
||
|
Конус пиноли |
|
МТ5 |
||
|
Точностные характеристики |
Точность позиционирования по осям (X/Z) |
мм |
0,026/0,004 |
|
|
Повторяемость по осям (X/Z) |
мм |
0,007/0,014 |
||
|
Другие характеристики |
Потребляемая мощность станка |
кВА |
30 |
|
|
Габариты станка |
Длина |
мм |
5600 |
|
|
Ширина |
мм |
2000 |
||
|
Высота |
мм |
1850 |
||
|
Вес станка |
кг |
6100 |
||
|
Система ЧПУ |
- |
GSK980TDi |
||
