Область применения

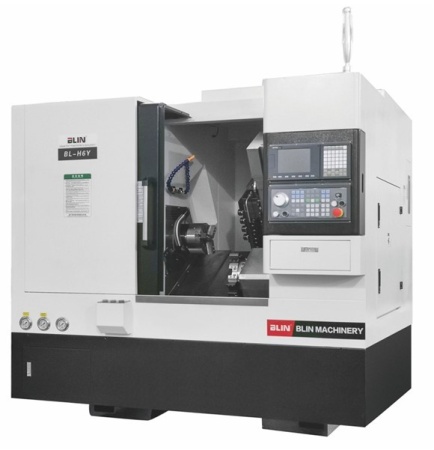

Токарные автоматы с ЧПУ NINGBO BLIN MACHINERY модели BL-H6 используются для обработки прутков из различных типов металлов. Данная модель оснащена линейным инструментальным блоком.
Преимущества
Высокая производительность и точность обработки.
Особенности конструкции
Конструкция токарного автомата обеспечивает высокую производительность и точность, как при постоянных тяжелых точениях, так и при прерывистой обработке.

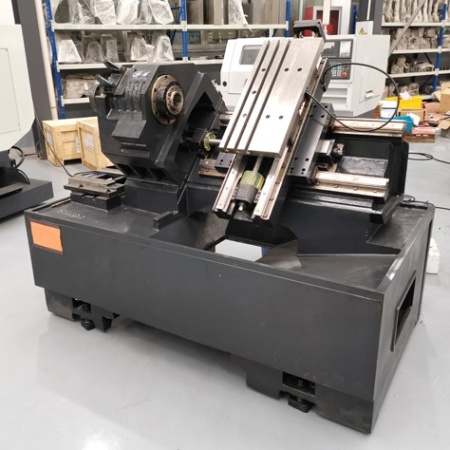

Монолитная станина из сплава «Mechanite», обладающим отличными литейными и прочностными свойствами, значительно повышает жесткость всей конструкции станка. Также станина подвергается последующей обработке (искусственному старению).
Большое число ребер жесткости в конструкции станины обеспечивает не только жесткость конструкции станка, но также виброустойчивость, воспринимая динамические нагрузки и воспрепятствует (гасит) вибрации в момент их возникновения.
Высокая точность обеспечивается за счет использования линейных направляющих HIWIN (Тайвань) и подшипников NSK (Япония), на которых базируется шпиндель.
Высокоточное позиционирование достигается за счет использования ШВП HIWIN (Тайвань).
Исполнение станины с наклоном обеспечивает легкий доступ к заготовке в рабочей зоне, эффективное стружкоудаление. Удобное расположение систем управления позволяет быстро и эффективно проводить плановое техническое обслуживание.
По всем осям ШВП имеют три точки крепления: по краям и посередине. Такая компоновка гасит вибрацию и отжим винта при резании, тем самым повышая точность изготовления детали. Специальная термообработка ШВП, предварительный натяг и отсутствие скольжения значительно увеличивают рабочий ресурс пары.
Инструментальная линейная резцедержка на 4 позиции.
Централизованная панель управления стойки ЧПУ может поворачиваться на 90 градусов.
Панель с цветным ЖК-монитором удобна при работе с различными диалоговыми окнами. На панель выводятся сигналы об ошибках в процессе обработки.
Отдельный бак для СОЖ
Для обеспечения стабильной работы машины резервуар для СОЖ удален от объектов с повышенной отдачей тепла. Большой бак охлаждающей жидкости обеспечивает удобство при удалении стружки, смены охлаждающей жидкости и упрощает техническое обслуживание системы.
Ленточный стружкоуборочный транспортер
Предназначен для отвода стружки из рабочей зоны станка во время работы и для удобства уборки оборудования оператором.
Система ЧПУ
Модель BL-H6: SYNTEC 21TА.
Компоненты станка
- Система ЧПУ Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
- Приводы Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
- ШВП HIWIN (Тайвань)
- Направляющие HIWIN (Тайвань)
- Подшипники шпинделя NSK (Япония)
- Револьверная голова SAUTER (Германия)
- Система смазки HERG (Япония)
- Электрокомпоненты SCHNEIDER (Франция)
- Пневмокомпоненты AIRTAC (Тайвань)
- Реле OMRON (Япония)
- Гидравлические патроны AUTOGRIP (Тайвань)
- Зубчатые ремни GATES (США)
- Крепёж YINSH (Тайвань)
- Муфты KTR (Германия).
Стандартная комплектация
- Система ЧПУ SYNTEC 21TА
- Ручной маховичок управления
- Серводвигатели SYNTEC
- Станина чугунная с наклоном 45° с линейными направляющими
- Шпиндель 11 кВт, отверстие Ø56 мм, обрабатываемый пруток Ø45мм, А2-5, 5000 об/мин
- Гидравлический патрон 6" главного шпинделя
- Линейная резцедержка на 4 позиции
- Система подачи СОЖ
- Автоматическая система смазки
- Освещение рабочей зоны станка
- 3-х цветная сигнальная лампа
- Выносная педаль управления
- Трансформатор 380В (3 фазы встроенный)
- Кондиционер электрощита
- Автоматический цепной конвейер для стружки и бункер для стружки
- Комплект инструментов для настройки и обслуживания станка
- Комплект документации по обслуживанию станка на русском языке
- Комплект документации по эксплуатации станка на русском языке.
Дополнительные опции
- Система ЧПУ FANUC 0i-TF + серводвигатели FANUC
- Система ЧПУ SIEMENS 808D + серводвигатели SIEMENS
- Замена шпинделя на шпиндель с отверстием Ø 66 мм, A2-6, 4000 об/мин, гидравлический патрон 8", обрабатываемый пруток Ø 52 мм, 11 кВт
- Цанговый патрон CL-42 (обрабатываемый пруток Ø 42 мм, включая 1 цангу DIN6343 173E)
- Фильтр удаления масляного тумана
- Замена гидравлического патрона 6" на 8"
- 8-позиционная гидравлическая револьверная головка + 2 держателя инструментов
- Приводные блоки (осевой/радиальный) 1+1, 2+2, 3+2
- Автоматическая подача прутка (барфидер) FEDEK DH 65L
- Пуско-наладочные работы станка.
|
Наименование |
Размерность |
BL-H6 |
|||
|
Основные характеристики |
Максимальный диаметр заготовки, устанавливаемый над станиной |
мм |
Ø 400 |
||
|
Максимальный диаметр заготовки, устанавливаемый над суппортом |
мм |
Ø 126 |
|||
|
Максимальная длина точения |
мм |
340 (линейный держатель), 300 (револьверная головка) |
|||
|
Максимальный диаметр точения |
мм |
300 |
|||
|
Главный шпиндель |
Тип шпинделя |
- |
Механический шпиндель, ременный привод |
||
|
Диаметр отверстия шпинделя |
мм |
Ø 56 |
Ø 66 |
||
|
Торец шпинделя |
- |
А2-5 |
А2-6 |
||
|
Максимальная скорость шпинделя |
об/мин |
5000 |
4000 |
||
|
Максимальный диаметр обрабатываемого прутка |
мм |
45 |
51 |
||
|
Мощность шпинделя |
кВт |
11 |
|||
|
Патрон шпинделя |
дюйм |
6" |
8" |
||
|
Перемещения (по осям X, Y, Z) |
Тип линейных направляющих |
- |
роликовые |
||
|
Перемещение по оси X |
мм |
460 |
|||
|
Перемещение по оси Z |
мм |
340 |
|||
|
Быстрые перемещения по осям X/Z |
м/мин |
35 |
|||
|
Револьверная голова |
Тип револьверной головы |
- |
Линейный держатель или револьверная головка |
||
|
Количество инструментальных позиций |
шт. |
4 (линейный) или 8 (револьвер) |
|||
|
Сечение хвостовиков инструмента |
мм |
20х20, Ø 25 |
25х25, Ø 32 |
||
|
Задняя бабка |
Наличие |
|
нет |
нет |
|
|
Точностные характеристики |
Точность позиционирования по осям (X/Z) |
мм |
0,008/1000 |
||
|
Повторяемость по осям (X/Z) |
мм |
≤0,005 |
|||
|
Другие характеристики |
Мощность двигателя насоса СОЖ |
кВт |
0,48 |
0,48 |
|
|
Расход СОЖ |
м3/ч |
2,5 |
2,5 |
||
|
Габариты станка |
Длина |
мм |
2140 |
||
|
Ширина |
мм |
1780 |
|||
|
Высота |
мм |
1780 |
|||
|
Вес станка |
кг |
2700 |
2800 |
||
|
Система ЧПУ + шпиндель |
- |
SYNTEC 21TА |
|||
