Характеристики:
Китай
преимущества
- Литая станина из чугуна с высокими антивибрационными характеристиками и жесткостью
- Угол наклона станины 45° обеспечивает эффективный отвод стружки и удобство для работы оператора
- Револьверная головка на 12 позиций
- Полная защита направляющих и ШВП в рабочей зоне
- Программируемая задняя бабка
Стандартная комплектация

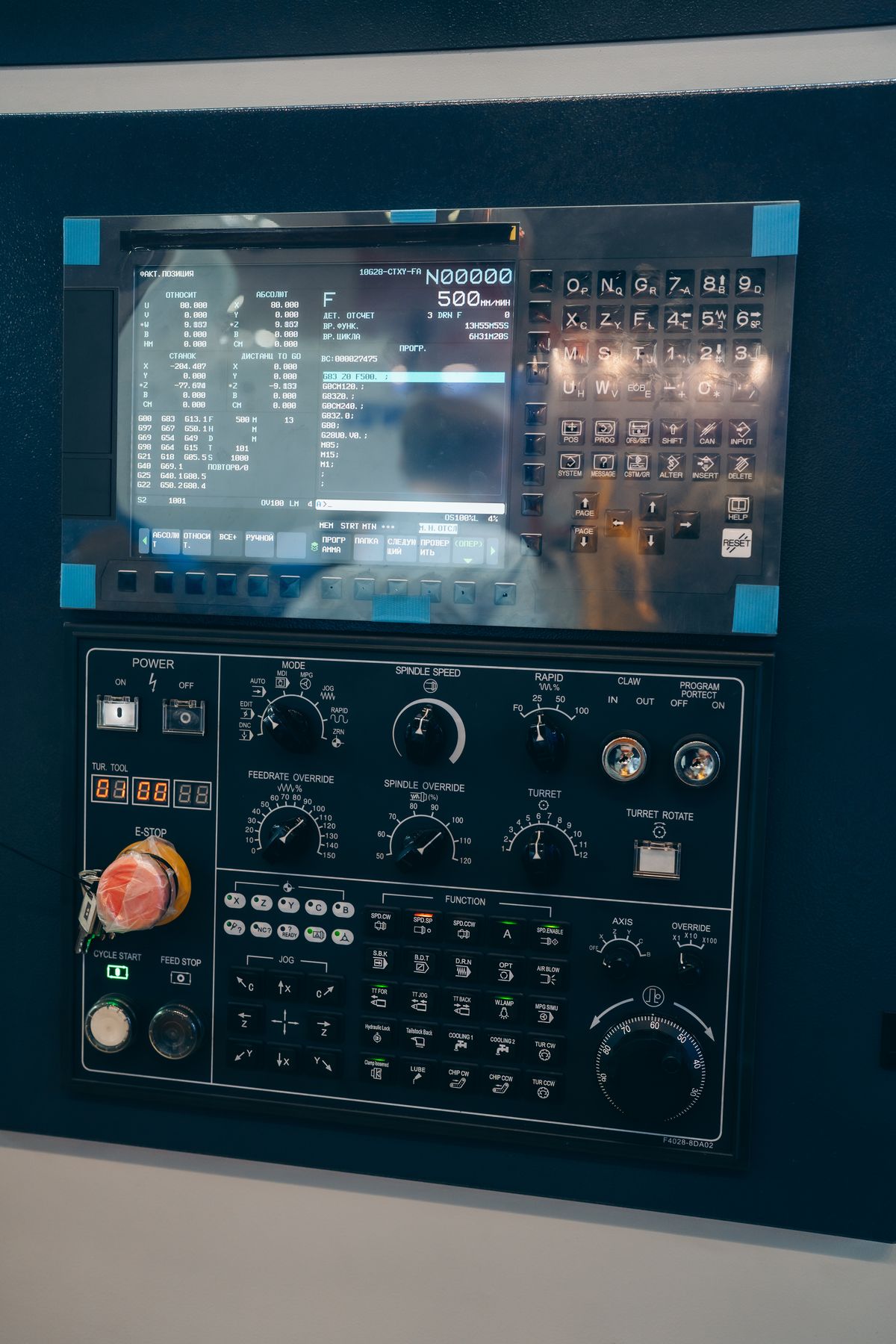

- ЧПУ SYNTEC 22TB
- Моторы/приводы по осям X/Y/Z YASKAWA
- Мотор/привод шпинделя SYNTEC / CTB
- ШВП по осям X/Z THK / PMI
- Направляющие по осям X/Z THK / PMI
- Револьверная головка STS (собственное производство)
- Шпиндели STS (собственное производство)
- Подшипники шпинделя NTN / SKF / KOYO

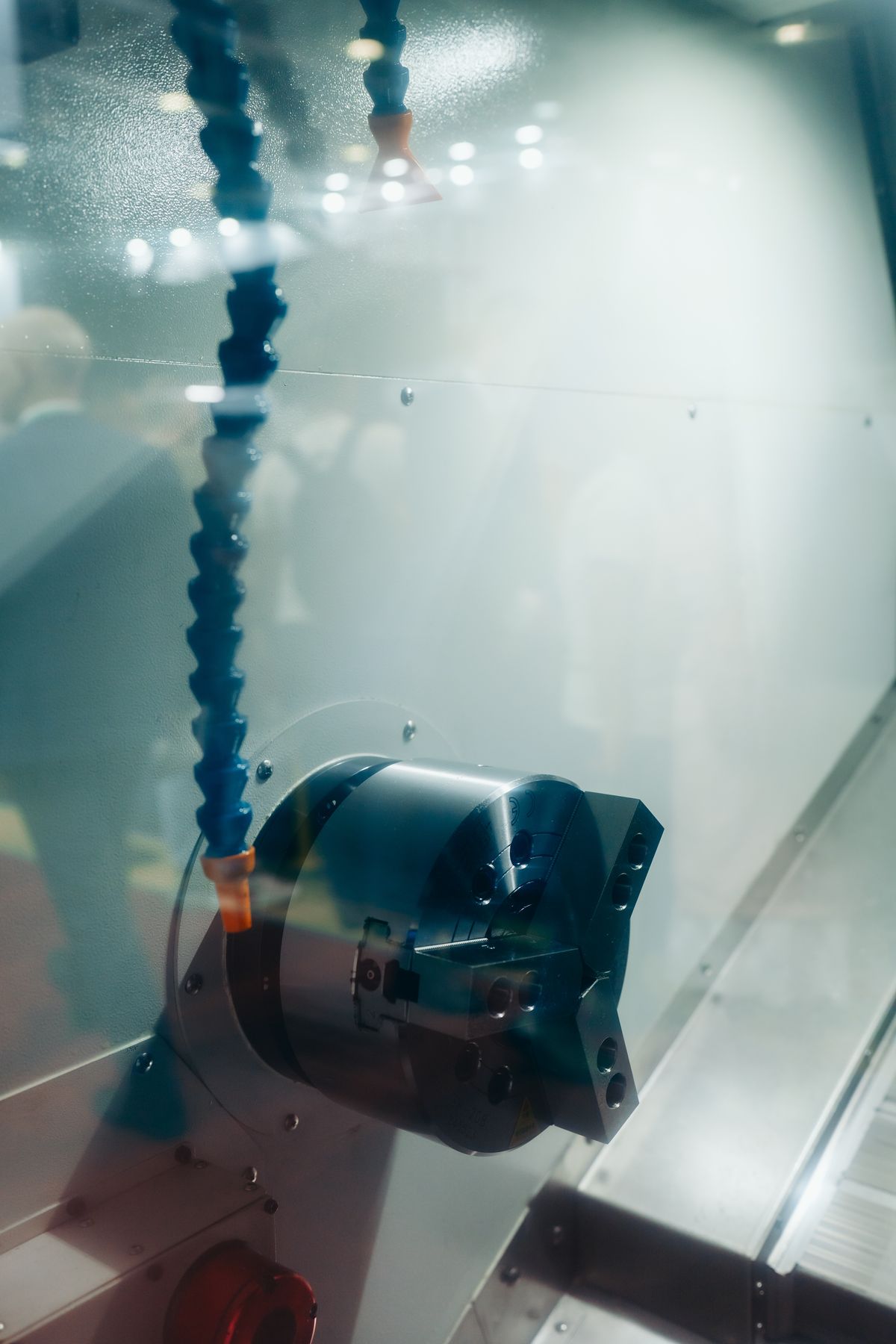

- Гидравлические патроны Тайвань
Дополнительные опции
- ЧПУ Fanuc 0i-TF Plus (вместо Syntec), включая приводы Fanuc для шпинделя и по осям X/Z 16 500,00
- Кондиционер эл.шкафа 750,00
- Конвейер стружки 3 000,00
- Подача СОЖ высокого давления, 20 бар 1 700,00
- Масляный скиммер 1400,00
- Вытяжка масляного тумана 980,00
- Устройство измерения инструмента, Renishaw 7 000,00
- Автоматический магазин-загрузчик прутков (барфидер), L 1500 мм, Ø5-66 мм 12 000,00
- Промежуточная стойка барфидера 500,00
- Пуско-наладочные работы, инструктаж по эксплуатации станка 2 000,00
- Доставка до Покупателя по запросу
|
Модель |
CTXY52-S |
|
ЧПУ |
SYNTEC 22TB (FANUC 0i-TF Plus – опция) |
|
Рабочая зона |
|
|
Диаметр над станиной |
Ø700 мм |
|
Диаметр точения |
Ø350 мм |
|
Длина точения |
550 мм |
|
Перемещение по X |
200 мм |
|
Перемещение по Z |
550 мм |
|
Перемещение по Y |
±45 мм |
|
Главный шпиндель |
|
|
Патрон гидравлический |
8” |
|
Диаметр отверстия шпинделя |
Ø62 мм |
|
Макс. диаметр прутка |
Ø52 мм |
|
Частота вращения |
4000 об/мин |
|
Мощность двигателя |
18.5 кВт |
|
Конец шпинделя |
А2-6 |
|
Противошпиндель |
|
|
Патрон гидравлический |
6” |
|
Диаметр отверстия шпинделя |
Ø55 мм |
|
Макс. диаметр прутка |
Ø45 мм |
|
Частота вращения |
4000 об/мин |
|
Мощность двигателя |
11 кВт |
|
Конец шпинделя |
А2-5 |
|
Револьверная головка |
|
|
Кол-во позиций / в т.ч. приводных |
12 / 12*BMT55 |
|
Оправки осевых инструментов |
Ø40 мм |
|
Сечение токарных державок |
25х25 мм |
|
Частота вращения приводных инструментов |
4000 об/мин |
|
Мощность привода инструментов |
3.7/5.5 кВт |
|
Приводы подач |
|
|
Мощность двигателей по X/Z |
1.8 кВт |
|
Быстрые подачи по X/Z |
25 м/мин |
|
Прочие |
|
|
Масса станка |
4800 кг |
|
Размеры |
4085 х 2018 х 2038 мм |
