Установка лазерной резки на магнитных направляющих для резки листового металла BODOR серия Dream

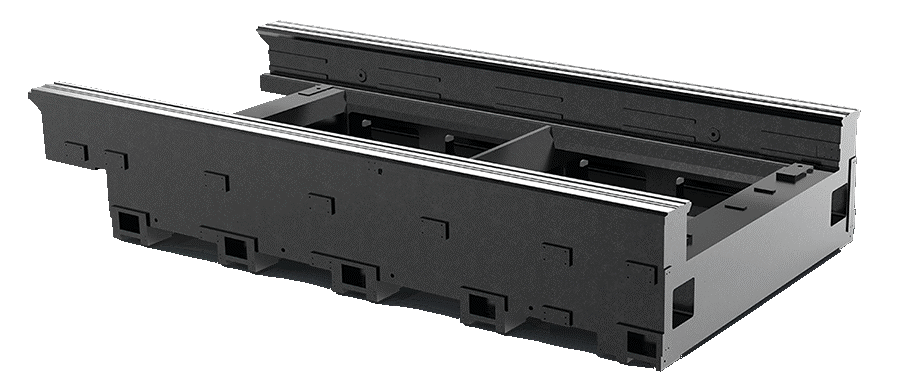

Литая минеральная станина

• К современным станкам предъявляются высокие требования по скорости и точности обработки. Но высокая скорость процессов и сложная обработка металлов резанием неизбежно создают вибрации станины, что отрицательно сказывается на качестве обработанной поверхности. Применение статических станин с минеральным основанием является идеальным решением таких задач.
• Станина из минерального литья гасит вибрации в 6 раз быстрее, чем аналогичная станина из чугуна, и в 10 раз быстрее, чем аналогичная стальная конструкция.
• Станки на станинах из минерального литья работают со значительно большей точностью и позволяют достичь более высокого качества поверхности обрабатываемой детали.
• Термическая стабильность: минеральное литье – однородный материал, не деформирующийся при воздействии нагрузок и под влиянием температур, что гарантирует более высокую точность обработки.
• Устойчивость и отсутствие коррозии: минеральное литье абсолютно устойчиво практически ко всем агрессивным и коррозионным средам.

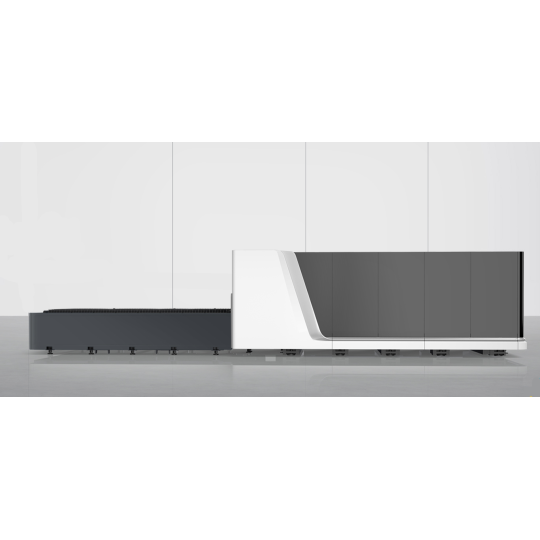

Автоматическая смена двух рабочих столов за 10 секунд

• Станок серии Dream оснащен защитной кабиной и системой автоматической смены столов. Смена столов необходима для оптимизации рабочего процесса, чтобы реализовать непрерывную работу станка. Смена рабочих зон происходит за 10 секунд.
• Лазерный комплекс серии Dream обеспечивает высокую скорость при выполнении производственных задач, связанных с 2D резкой металла, гибкость с обработкой сложных и нестандартных задач с высоким качеством реза.
• Эргономичное исполнение комплекса сочетает простоту управления, экономию производственной площади и оказывает поддержку оператору в условиях интенсивной загруженности.

Линейные направляющие

• Линейные направляющие Bosch Rexroth без паза на основании, со сплошной поверхностью на несущей конструкции гарантируют точное прилегание без волнистости и соблюдением допуска по высоте даже при высоких моментах затяжки на фиксирующих винтах.
• Линейные направляющие Rexroth позволяют выдерживать и перемещать высочайшие нагрузки с максимальным КПД, высокой жесткостью и, как следствие точностью, которая отвечает требованиям пользователей высокопроизводительных станков.
• Сверхвысокая нагрузочная способность на всех четырех главных нагрузочных направлениях.

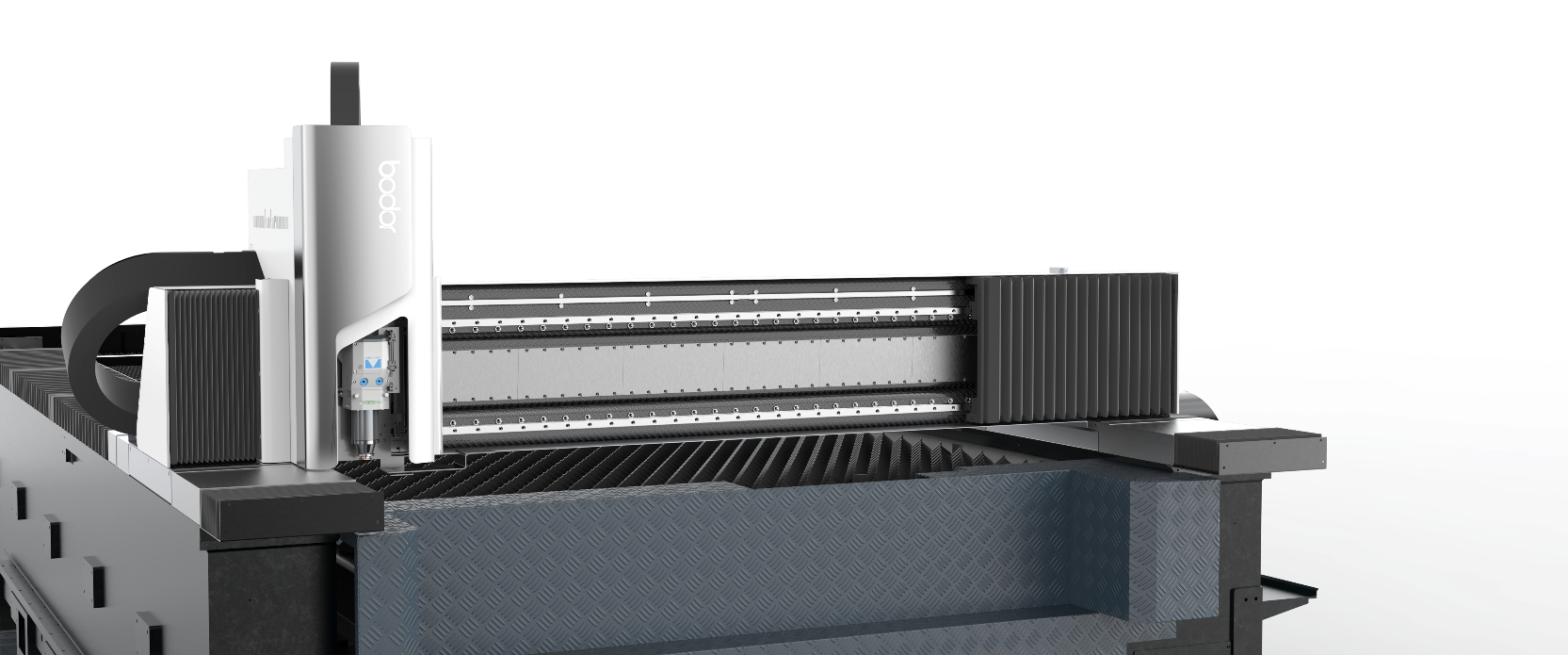

Линейные двигатели

• Линейные двигатели от компании Tecnotion (Голландия) обеспечивают высокую скорость перемещений по осям X и Y (200 м/мин), а также высокую точность позиционирования (<1 мкм).
• Благодаря линейным двигателем достигается плавность хода, благодаря чему значительно увеличивается ресурс станка.

Режущая голова BODOR GENIUS AUTOFOCUS

• Автофокус: применяется для различных фокусных расстояний, автоматически регулирует фокусное положение в процессе резки в зависимости от толщины листа.
• Эксплуатация: фокусное расстояние определяется и контролируется операционной системой с точностью 0,05 мм. Не нужно делать регулировки вручную, что позволяет избежать ошибок или сбоев, вызванных ручным управлением.
• Автоматизация: система автоматически отслеживает положение и неровности листа и всегда поддерживает заданную величину фокусного расстояния для качественного раскроя металла.
• Конструктив: двойная система защиты от загрязнения шлаком и герметичная система защиты от попадания пыли.
• Надежность: система защиты оптических элементов от обратного излучения.
• Адаптивность: лазерные головы Bodor, предназначены для работы с широким спектром излучения от 1 до 22 кВт в зависимости от типа и марки источника.

Высокоточная оптическая энкодерная система

• FULLY CLOSED-LOOP - представляет собой высокоточную оптическую энкодерную систему для измерения истинных абсолютных значений перемещений, которая отличается исключительно высокой степенью невосприимчивости к загрязнениям и впечатляющими характеристиками, что делает ее принципиальным шагом вперед в области систем позиционирования с обратной связью.
• Самая надежная форма замкнутого цикла. Полностью замкнутый контур для достижения высоких показателей поточности позиционирования.
• В системе используется единая шкала с номинальным шагом в 30 мкм в виде одной дорожки с неповторяющимся штрих-кодом. При помощи сложной оптический системы считывающая головка захватывает практически мгновенно появляющееся изображение данной шкалы, что при анализе обеспечивает определение индивидуального положения на скоростях до 100 м/с.

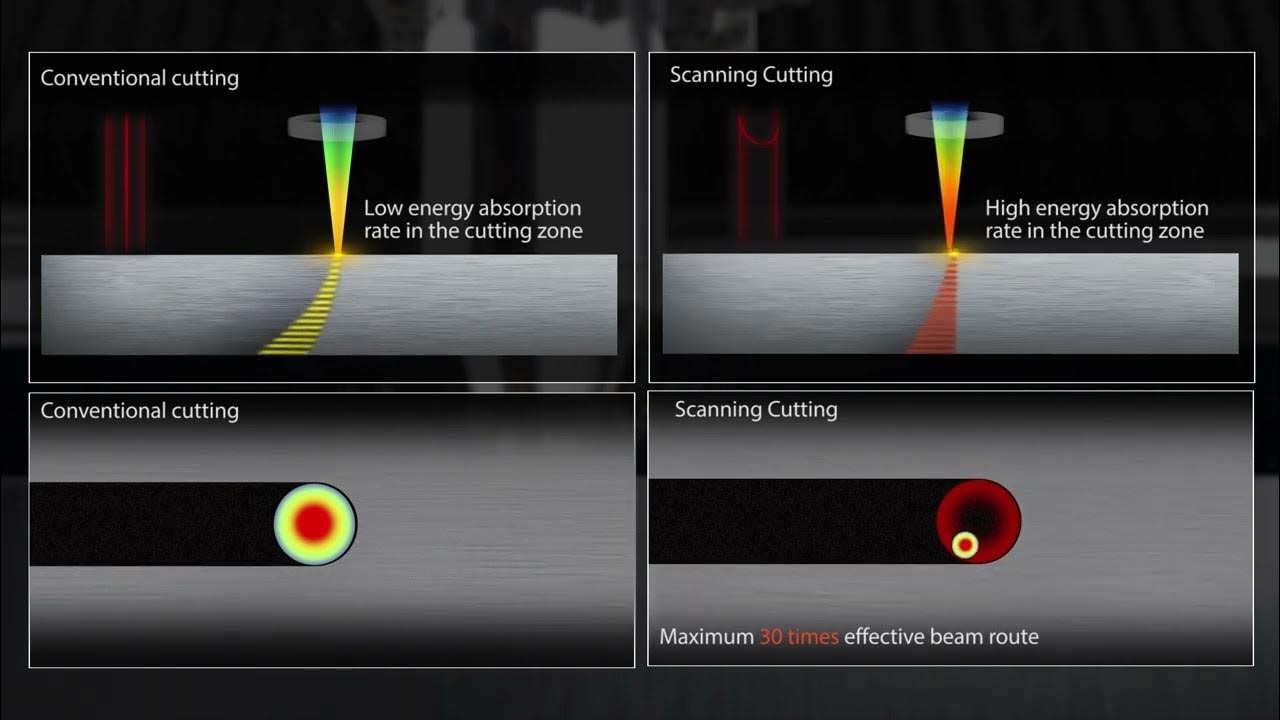

BODOR Scanning Cutting

• Инновационная технология Scanning Cutting от компании BODOR позволяет избежать отражения лазерного луча при резке отражающих металлов, таких как медь, латунь, бронза, алюминий.
• Технология Scanning Cutting позволяет увеличить максимальную толщину резки чёрных и легированных сталей сжатым воздухом до 50%.

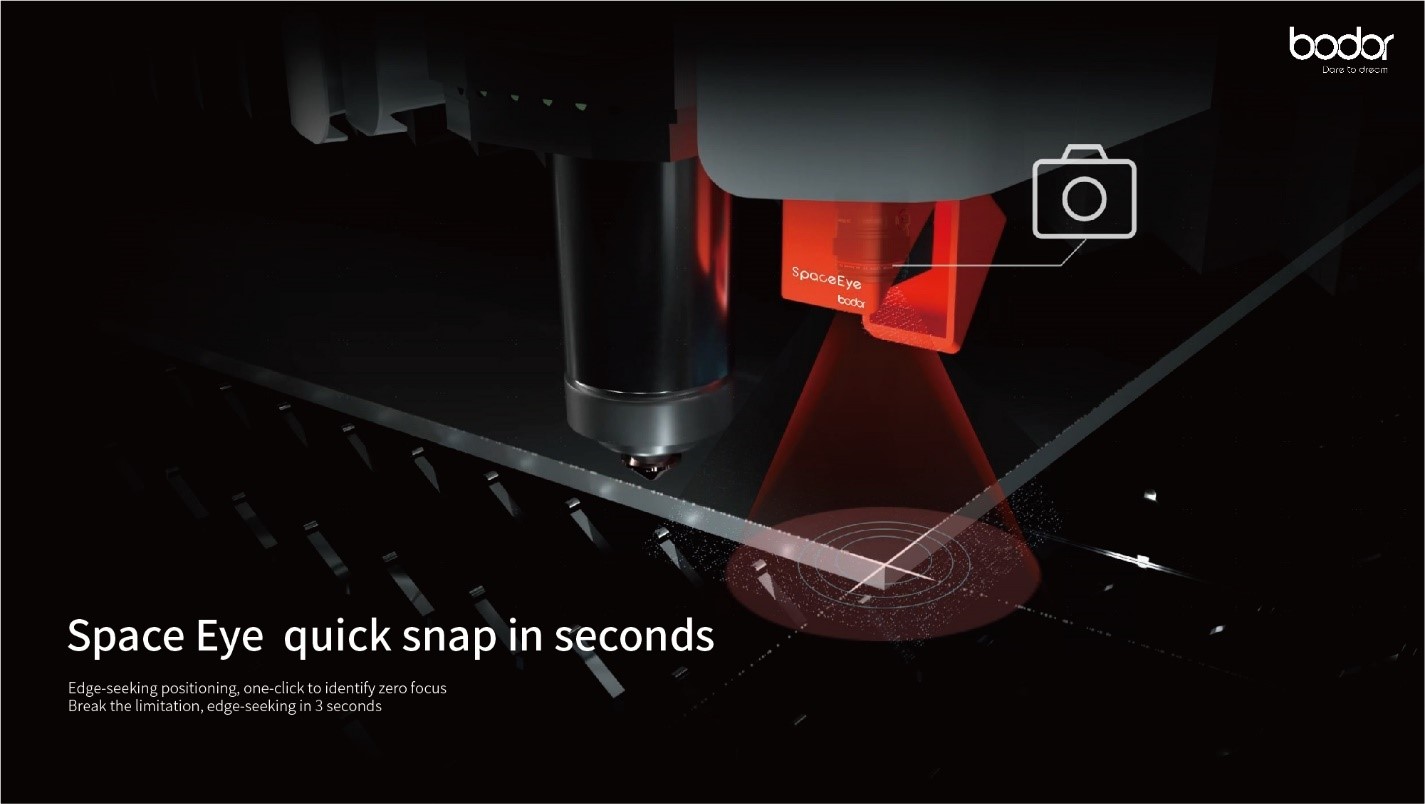

Система машинного зрения Space Eye

• Space Eye - интеллектуальная система позиционирования положения листа при помощи машинного зрения.
• Определение положения кромки листа происходит всего за 1 секунду.
• Простая и лёгкая фокусировка без ручного вмешательства, требующее всего одного щелчка, чтобы установить автоматическую обрезку, распознавание и компенсацию.

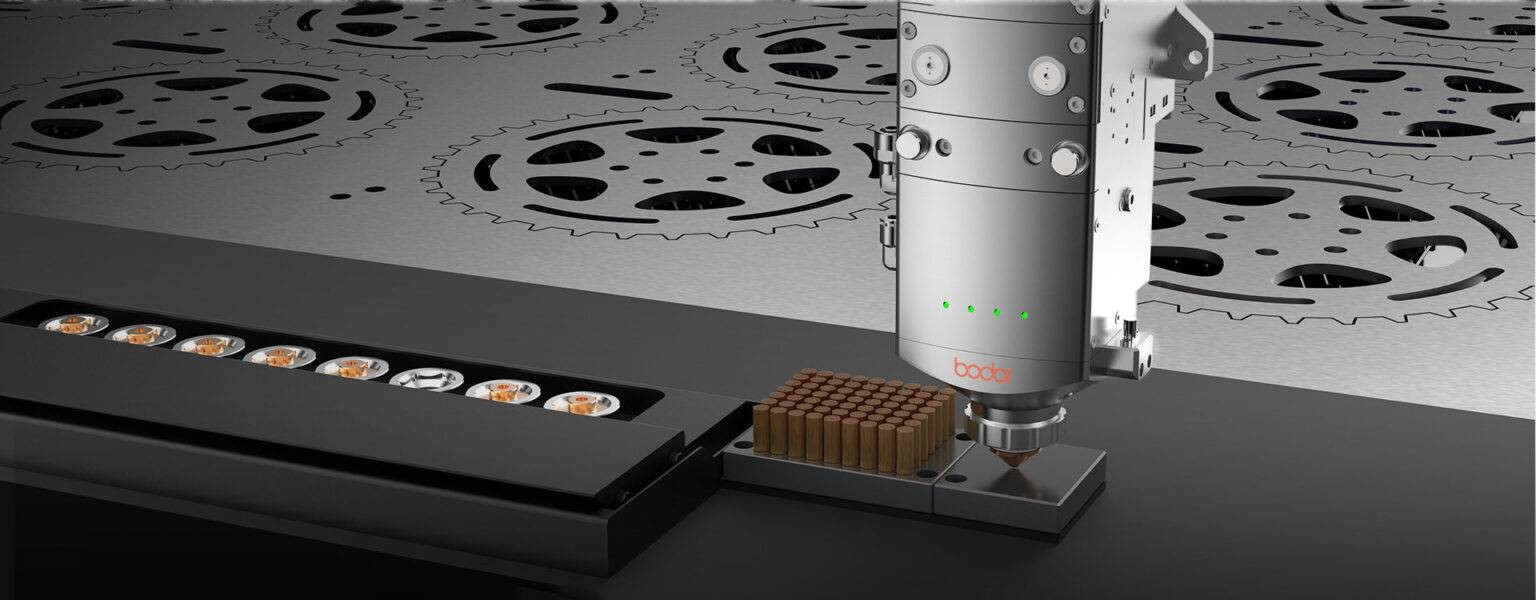

Автоматическая система смены и калибровки сопел

• Использование точной системы управления обеспечивает автоматическую замену сопел в соответствии с типом материала и толщиной пластин, что устраняет необходимость ручной замены сопла, улучшает эффективность и надёжность обработки.
• Новая функция автоматической калибровки и очистки позволяет полностью автоматизировать калибровку лазерной головки и очистку сопел, что уменьшает монотонную ручную работу.
• Высокоточная система привода обеспечивает надежную точность и стабильность замены, гарантируя, что каждая замена является абсолютно безопасной. Полностью закрытая защита блока повышает безопасность деталей и персонала.

Новая версия программного обеспечения BODOR Thinker 3.0

• BODOR THINKER 3.0 – является интеллектуальной системой высокого класса, представляя единый пользовательский интерфейс, позволяющий осуществлять сквозное управление, документирование, визуализацию процессов, расчёт времени и затрат как на производство целостных заготовок, так и на отдельные конструктивные узлы.
• Система поддерживает импорт большинства графических форматов: IGS, G file, DXF, DWG, PLT, ENG, AL, G-code, LXD и т.д.
• Поддерживает и предоставляет модульные, персонализированные, автоматизированные и информативные решения лазерной обработки листа.
• Пакетная обработка: поддержка редактирования чертежей в режиме реального времени, процесс пакетного добавления файлов.

Основные функции BODOR Thinker 3.0

• Автоматическая раскладка деталей – BODOR NEST
• Ускорение процесса резки за счет функции - FROG JUMP
• Улучшенная функция перфорации – FLYCUT
• Многосегментная пробивка до 5 уровней - BODOR LIGHTNING
• Оптимальное расположение деталей - NESTING
• Функция охлаждения контура реза - LEAD POS
• Функция микро-перемычек - MICRO JOINT
• Функция обработки сложных контуров - PULSECUT
• Функция вырезки контуров, лежащих на одной прямой – LINESECUT
• Функция обработки тонких «дрожащих» материалов - ANTI SHAKING
• Функция активного обхода препятствий – ANTI COLLISION FUNCTION
• Функция охлаждения контура реза - RING CUT
• Система отслеживания минимального зазора между соплом и листом
• Система обнаружения листа металла или заготовки
• Система корректировки положения листа металла по 3 и 6 точкам
• Система управления параметрами лазерного источника
• Система расчёта динамических параметров перемещений
• Система интеллектуальной адаптации к перегреву
• Система режимов раскроя и врезок
• Система поддержания автофокуса
• Редактирование и создание чертежей
• Регулировка давления режущих газов О2/N2
• Форматы загружаемых файлов IGS, G file, DXF, DWG, PLT, ENG, AL, G-code, LXD
• Автоматический расчет времени обработки деталей с учетом их количества, длинны резки и пробивки

Управление EtherCat

• Время синхронизации каждой оси контролируется в пределах 1 микросекунды.
• Использование промышленной шины на базе Ethernet для управления многоосевой связью, спроектированной с учётом взаимодействия системы ЧПУ с синхронной работой сервоприводов всех осей, режимами работы лазерного источника и режущей головы, а также с прямыми измерительными системами всех ключевых параметров работы станка позволили увеличить ускорении на 50% и эффективность работы лазера на 30%
• Простота обслуживания, исключается проблема помех сигнала, вызванная большим количеством проводов.

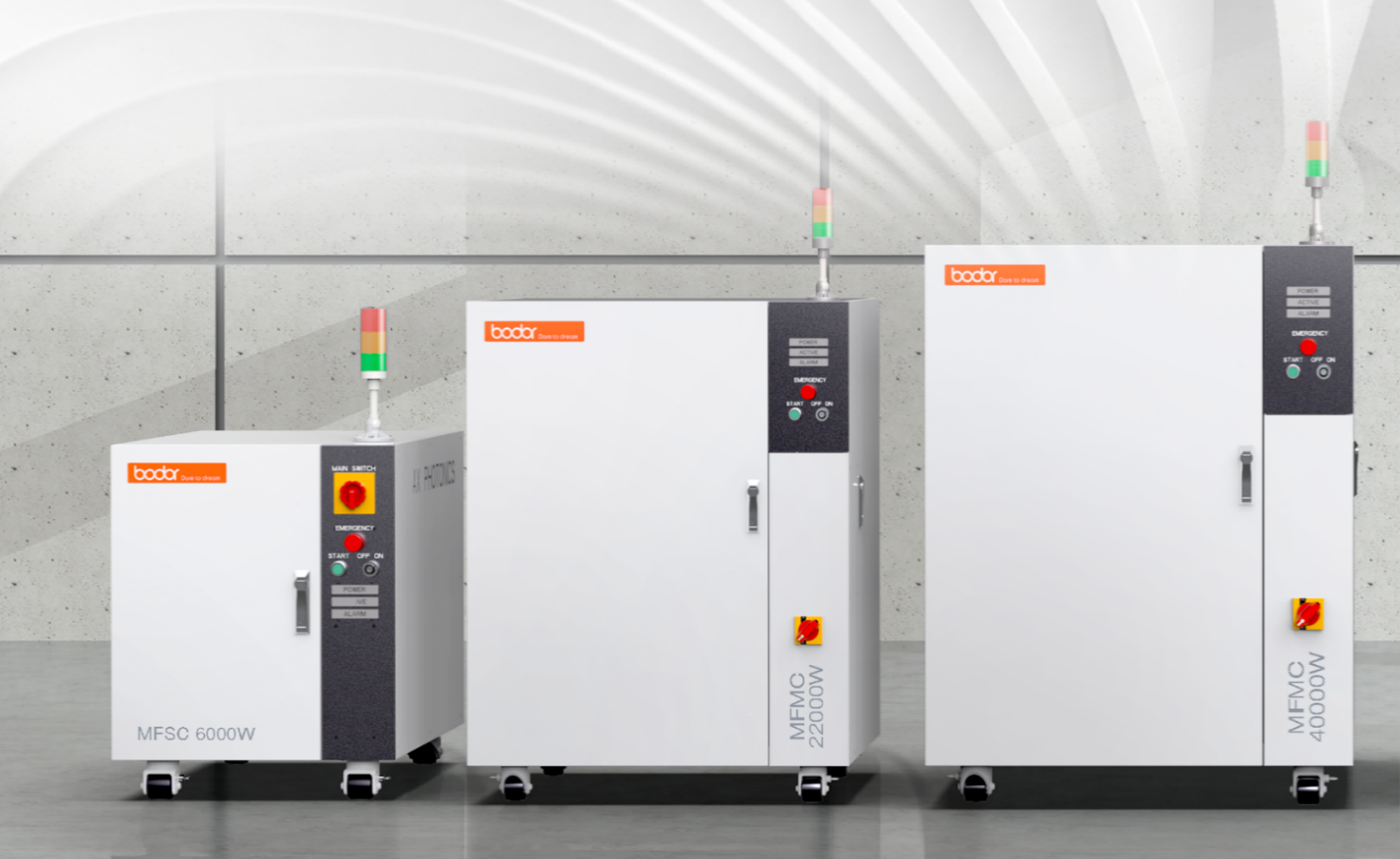

Источник BODOR POWER

• Завод Jinan Bodor CNC Machine Co.,Ltd для комплектации своих станков использует источники собственного производства PODOR POWER.

Чиллер

Компания S&A на протяжении 19 лет занимается разработкой и производством чиллеров мощностью от 1 до 40 кВт

Touch Screen монитор

Промышленный жидкокристаллический монитор Bodor с диагональю 21,5 дюйма с оснащён проектно-емкостным высокочастотным экраном с разрешением FHD 1920 х 1080.

Дистанционное управление

Пульт Mango является полноценным дополнением к системе управления Bodor. Оператору доступны в одно касание все ключевые операции: запуск резки в один шаг, перфорация, подбор режимов резания, перемещение, калибровка, интеллектуальное управление процессами резания и т.д.

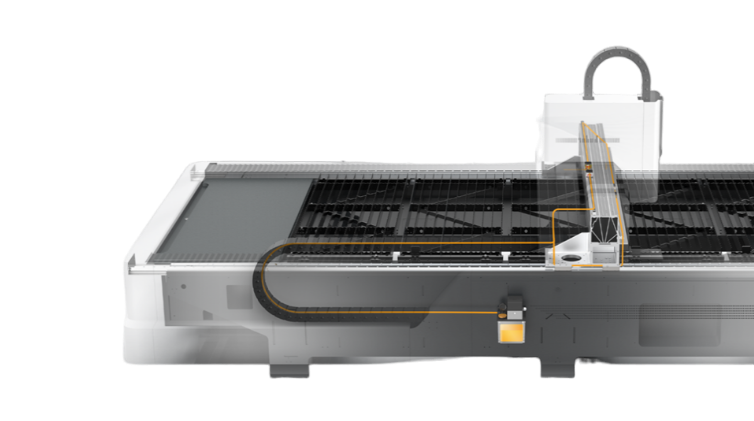

Автоматическая система смазки

• Централизованная система смазки используется для автоматической подачи масла для блоков скольжения, обеспечивая точность трансмиссионной системы и увеличивая срок службы линейной направляющей рейки.
• Многоузловая система подключения обеспечивает стабильное давление масла. Управление доступно как в ручном, так и в автоматическом режимах.
• Повышена надежность контура и снижена вероятность выхода из строя элементов контура линии.

Облачный сервис BODOR Cloud

• Ежедневное управление состоянием оборудования (обработка данных и формы отчетов)
• Сигнализация и напоминание о необходимости технического обслуживания
• Облачная передача чертежей и G-кода.
• Удаленный доступ к стойке оператора.
• Информация о процессе резки в режиме реального времени.
