Характеристики:
область применения
Автоматы продольного точения NEXTURN серии SA B предназначены для обработки заготовок в виде калиброванных прутков, где в качестве зажима используется цанговый патрон. NEXTURN SA B являются высокопроизводительными станками, на которых можно обрабатывать прутки диаметром до 32 мм из различных материалов (от цветных сплавов до труднообрабатываемых сталей). Они могут использоваться как на крупносерийных и массовых, так и на малых и среднесерийных производствах.
преимущества
- Основным преимуществом автоматов продольного точения над токарными станками и автоматами является то, что в них используется подвижная шпиндельная бабка, которая производит продольную подачу заготовки вдоль оси шпинделя;
- В комплект данной модели входят приводные инструменты и противошпиндель, которые в совокупности с дополнительными осями X2 и Z2 позволяют производить одновременную обработку в обоих шпинделях;
- Наличие приводных инструментов дает возможность обрабатывать фасонные поверхности и производить контурную фрезеровку;
- Благодаря входящему в конструкцию противошпинделю можно производить полный цикл обработки без вынесения отдельных операций на дополнительное оборудование.
Компоненты станка
- Линейные направляющие класса Р7 (Япония);
- Датчики позиционирования (Германия);
- Уловитель масляного тумана Filtermist (Великобритания) – дополнительно;
- Податчик FEDEK GT-112 (Тайвань) – дополнительно;
- Податчик IKURA SEIKI OS121E 2.5м (Япония) – дополнительно.

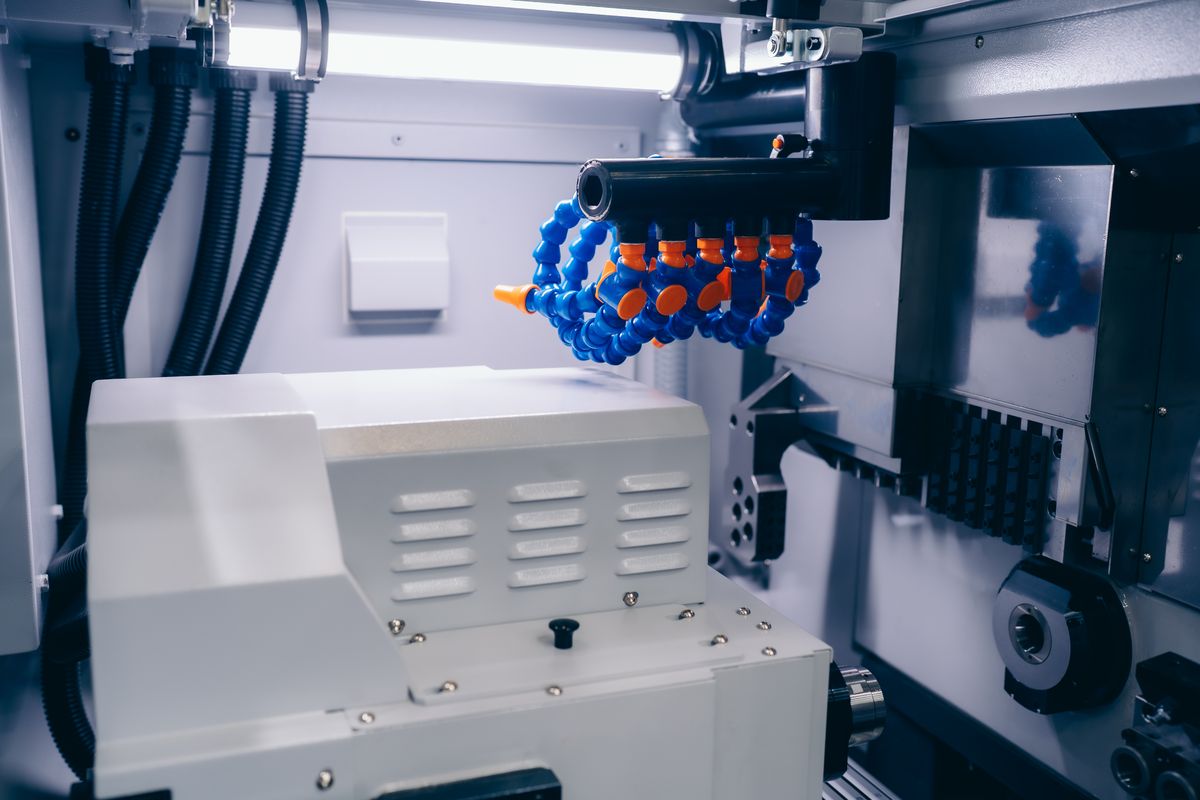

Стандартная комплектация

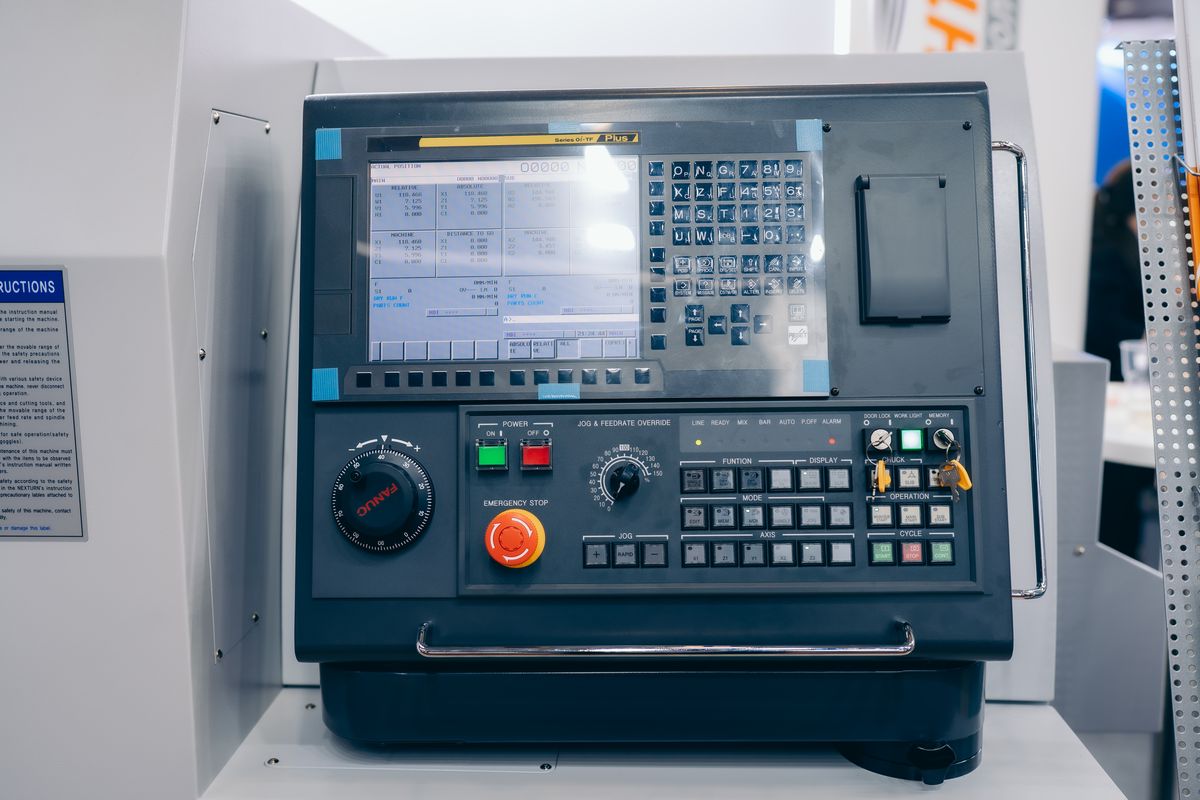

- Система ЧПУ Fanuc 0i-TF Plus;
- Главный шпиндель (прямой build-in привод) и противошпиндель (ременный привод);
- Индексация главного шпинделя 0,001 градус и противошпинделя 0,001 градус – ось С;
- Интерфейс податчика прутка;
- Вращающаяся направляющаяся (люнетная) втулка;

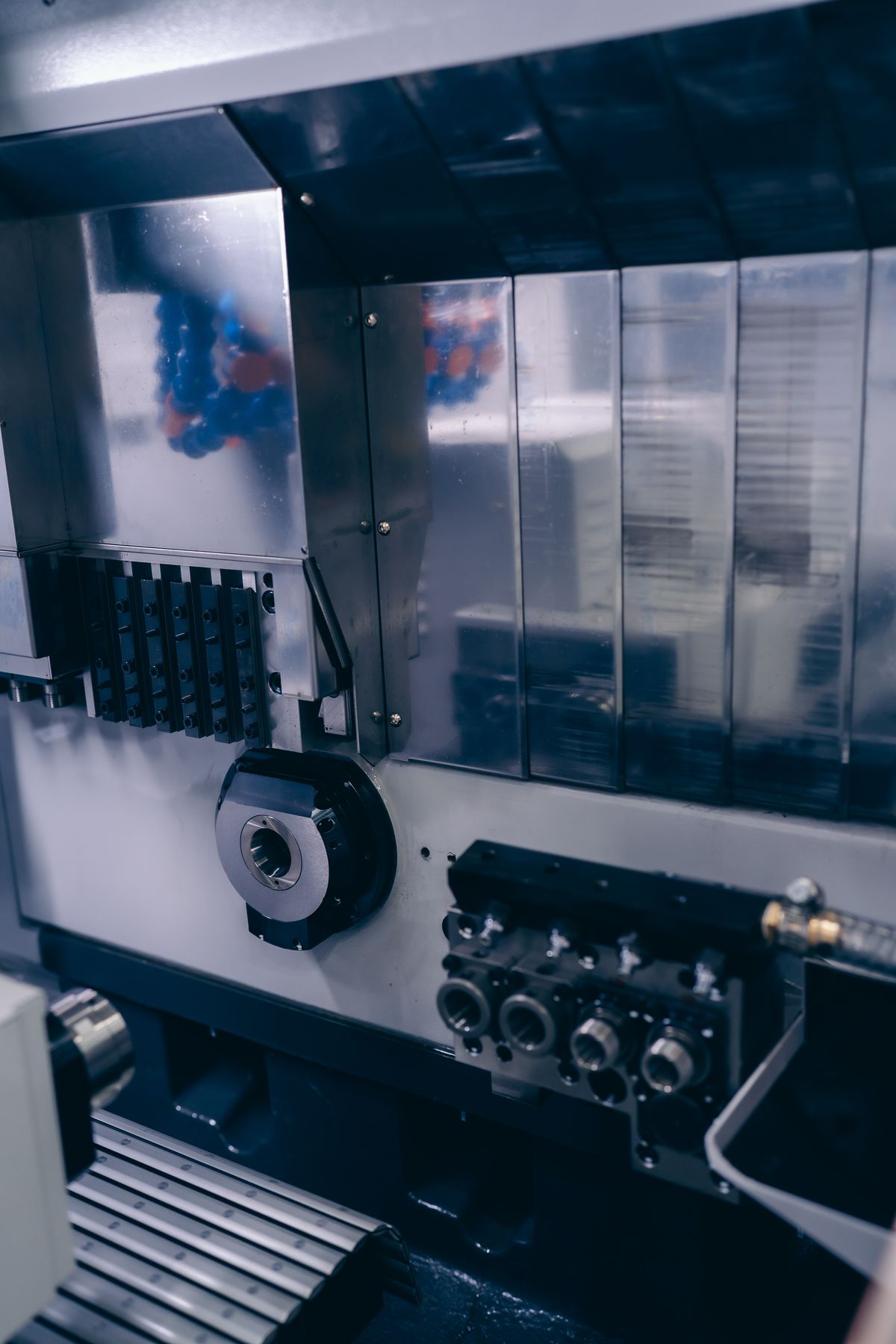

- Блок приводных инструментов для радиальной обработки на 4 позиции;
- Блок инструментов оси Y на 5 позиций;
- Блок инструментов для обработки в противошпинделе на 4 позиции (в стандарте 4 фикс, опционально – приводные 2 позиции);
- М-код обдува воздухом;
- Датчик выгрузки деталей из противошпинделя;
- Датчик расхода СОЖ;
- Конвейер обработанных деталей;
- Блокировка двери;
- Пневматический тормоз главного шпинделя (дисковый) и противошпинделя;
- Размер памяти 2560М;
- Освещение рабочей зоны;
- Сигнальная лампа станка;
- Настройщик длины вылета инструментов;
- Набор инструментов обслуживания станка;
- Инструкция по эксплуатации (программирования) системы ЧПУ;
- Инструкция по эксплуатации станка.
Дополнительные опции
- Неподвижная направляющая втулка;
- Промыв отверстия противошпинделя СОЖ (маслом) по М-коду;
- Конвейер удаления стружки с баком;
- Устройство выгрузки длинных деталей (более 80 мм);
- Датчик контроля отрезки деталей (механический тип);
- Датчик контроля отрезки деталей (программируемый тип);
- MPG маховик;
- Трансформатор;
- Замена позиции Т32 на приводную;
- Дополнительный блок приводных инструментов позиции Т33, Т34 (2 фиксированных + 2 приводных);
- Цанга люнетная;
- Цанга главного шпинделя, противошпинделя, толкателя;
- Вертикальный приводной блок для дисковой фрезы в блоке для обработки в противошпинделе (модульная позиция);
- Пневматический приводной блок для дисковой фрезы в блоке для обработки в противошпинделе;
- Система подачи СОЖ высокого давления 30/70/120 бар;
- Подача СОЖ через инструмент (не более 2х фиксированных позиций);
- Автоматическая система пожаротушения;
- Уловитель масляного тумана;
- Адаптор для многогранных прутков;
- Податчик IKURA SEIKI OS121E 2.5м (для обработки прутков ф1-12мм, Япония);
- Податчик FEDEK GT-112 3.2м с каналом 8/13мм и набором цанг 2-10 мм (для обработки прутков ф2-12мм, Тайвань);
- Гарантия Fanuc 2 года;
- Дополнительная оснастка для АПТ/устройства подачи прутка на различные диаметры прутков.
Наименование |
SA20B |
Макс диаметр устанавливаемого прутка |
Ø20 мм |
Макс длина точения |
210 мм |
Макс диам. сверления/резьбы в главном шпинделе |
Ø12 мм/М10 |
Макс диам. противошпинделя |
Ø20 мм |
Макс диам. сверления/резьбы в противошпинделе |
Ø10 мм/М8 |
Макс диам. радиального сверления/резьбы |
Ø10 мм/М8 |
Макс диам. торцевой фрезы |
Ø40 мм |
Частота вращения главного шпинделя |
8 000 об/мин |
Частота вращения противошпинделя |
8 000 об/мин |
Частота вращения приводного инструмента |
6 000 об/мин |
Общее количество инструментальных позиций |
22 шт. |
Кол-во позиций для токарной обработки в главном шпинделе |
6 шт. |
Кол-во позиций радиального приводного инструмента |
4 шт. |
Кол-во позиций осевого инструмента для главного шпинделя – блок инструментов оси Y |
5 шт. |
Кол-во позиций торцевого инструмента для главного шпинделя |
3 шт. (2 фикс. + 1 прив) |
Кол-во позиций осевого инструмента для одновременной обработки в противошпинделе |
4 шт. (4 фикс.)*/опция 2-3 прив. позиции |
Размер инструмента в резцедержателе |
□12 ×12 ×120 |
Ускоренные перемещения по осям X/Y/Z |
32 м/мин |
Позиционирование поворота оси С1 главного шпинделя |
0,001 градус |
Позиционирование поворота оси С2 противошпинделя |
0,001 градус |
Мощность двигателя главного шпинделя |
2,2 / 3,7 кВт |
Мощность двигателя противошпинделя |
1,5 / 2,2 кВт |
Мощность двигателя приводного инструмента |
1 кВт |
Мощность двигателя приводного инструмента для противошпинделя |
0,75 кВт |
Контроллер |
Fanuc 0i-TF Plus |
Количество управляемых осей |
7 шт. |
Высота центров |
1000 мм |
Габариты ДхШхВ |
1960×1170×1640 мм |
Вес |
2 700 кг |
