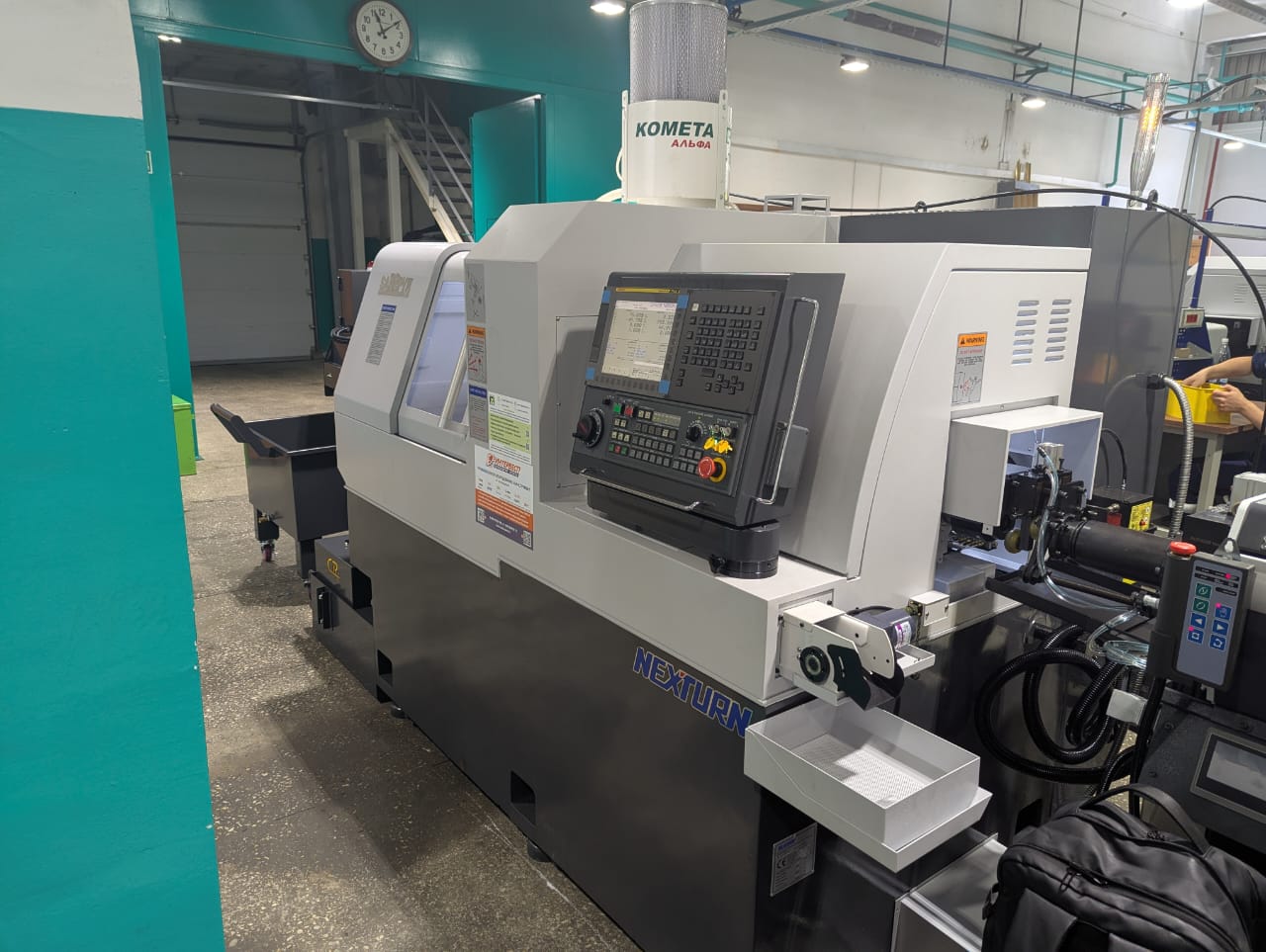

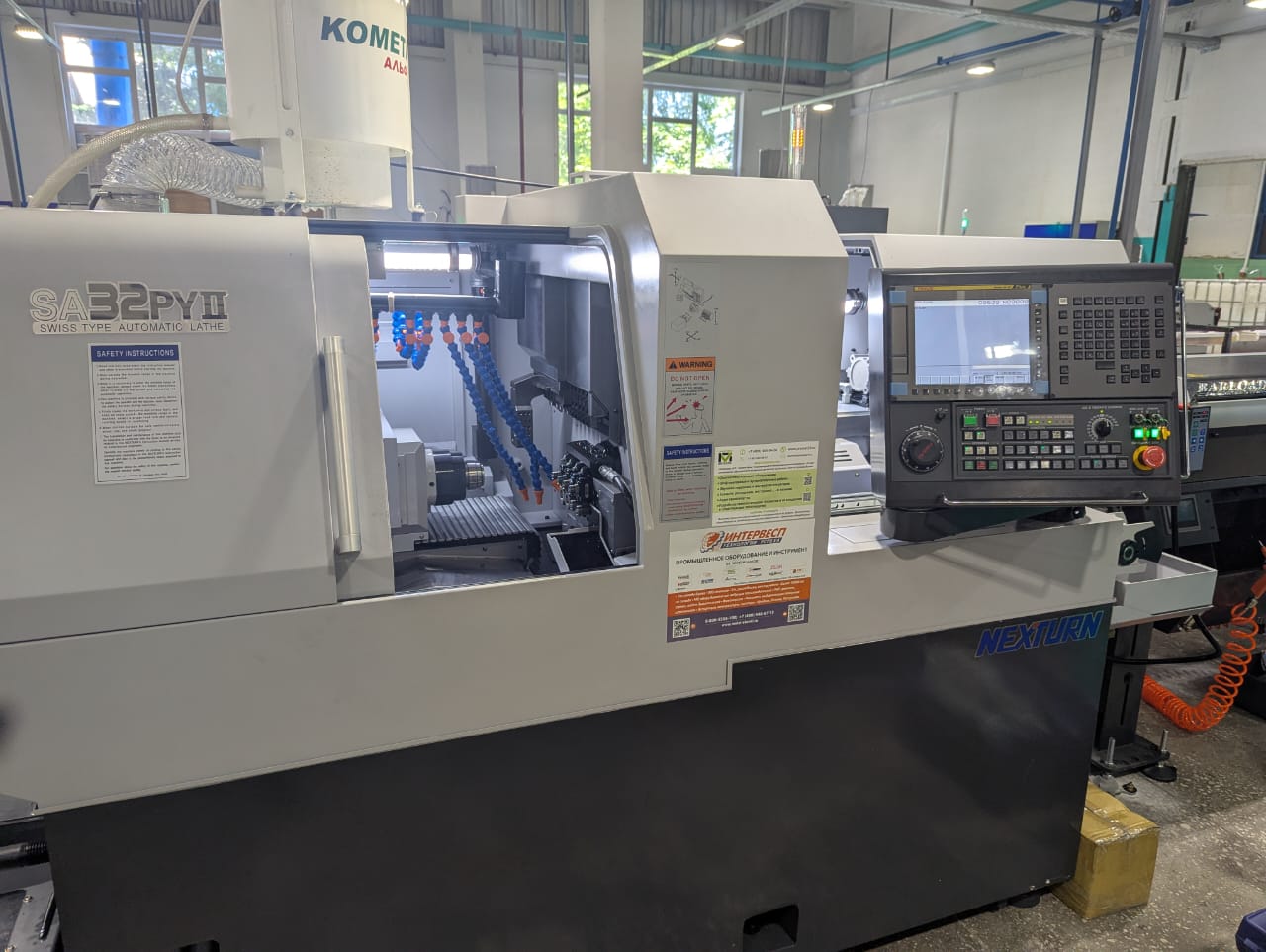

Автомат продольного точения NEXTURN SA32PYII

область применения

Автоматы продольного точения NEXTURN серии SA32PYII имеют одну модификацию PYII, и в зависимости от модели отличаются только размером максимально возможной для обработки заготовки.

При этом во всех моделях данной серии имеются приводные инструменты и противошпиндель, которые в совокупности с дополнительными осями X2, Z2, Y2 позволяют производить одновременную полноценную обработку в обоих шпинделях.

Основным отличием автоматов продольного точения от токарных станков и автоматов является использование подвижной шпиндельной бабки, которая производит продольную подачу заготовки вдоль оси шпинделя.

Автоматы продольного точения предназначены для обработки калиброванных прутков в качестве заготовки, ввиду чего в качестве зажима используется цанговый патрон.

Наличие приводных инструментов позволяет обрабатывать фасонные поверхности и производить контурную фрезеровку.

Наличие противошпинделя позволяет производить полный цикл обработки, без вынесения отдельных операций на дополнительное оборудование.

преимущества

• Монолитная станина из сплава «Mechanite», обладающим отличными литейными и прочностными свойствами, значительно повышает жесткость всей конструкции станка. Также станина подвергается последующей обработке (искусственному старению);
• большое число ребер жесткости в конструкции станины обеспечивает не только жесткость конструкции станка, но также виброустойчивость воспринимая динамические нагрузки и воспринимает (гасит) вибрации в момент их возникновения;
• высокая точность за счет использования линейных направляющих класса Р7 (Япония), на которых базируется шпиндель и инструментальный суппорт;
• Высокоточное позиционирование за счет использования ШВП японского производства и немецких датчиков позиционирования;

Станки данной серии оснащаются системами ЧПУ Fanuc 0i-TF Plus (Япония), которые позволяют не только легко и удобно программировать с высокой скоростью обработки данных, но и обеспечивают высокоточную скоростную механическую обработку.

Стандартная комплектация

• Система ЧПУ Fanuc 0i-TF Plus;
• Главный шпиндель (прямой build-in привод) и противошпиндель (прямой build-in привод);
• Индексация главного шпинделя 0,001 градус и противошпинделя 0,001 градус – ось С;
• Интерфейс податчика прутка;
• Вращающаяся направляющаяся (люнетная) втулка;
• Блок инструментов для наружного точения на 5 позиций;
• Блок приводных инструментов для радиальной обработки на 5 позиций (2 прив + 3 модульные);
• Блок инструментов для обработки в главном шпинделе на 2 позиции (2 фикс, опционально – 2 прив);
• Блок инструментов для обработки в противошпинделе на 4 позиции (в стандарте 2 фикс + 2 прив, опционально – см список опций);
• М-код обдува воздухом;
• Датчик выгрузки деталей из противошпинделя;
• Датчик расхода СОЖ;
• Конвейер обработанных деталей;
• Блокировка двери;
• Тормоз главного шпинделя и противошпинделя (пневматика);
• Размер памяти 1 Мб;
• Освещение рабочей зоны;
• Сигнальная лампа станка;
• Настройка длины вылета инструментов;
• Набор инструментов обслуживания станка;
• Инструкция по эксплуатации (программирования) системы ЧПУ;
• Инструкция по эксплуатации станка.
