Область применения
Автомат продольного точения NEXTURN NST56 предназначен для обработки заготовок в виде калиброванных прутков, где в качестве зажима используется цанговый патрон. NEXTURN NST56 является высокопроизводительным станком, на котором можно обрабатывать прутки диаметром до 56 мм из различных материалов (от цветных сплавов до труднообрабатываемых сталей). Он может использоваться как на крупносерийных и массовых, так и на малых и среднесерийных производствах.
Преимущества
- Автоматы NEXTURN NST56 являются самыми высокофункциональными из всех серий линейки оборудования NEXTURN и представляют собой многоосевые токарные центры с функцией фрезерования.

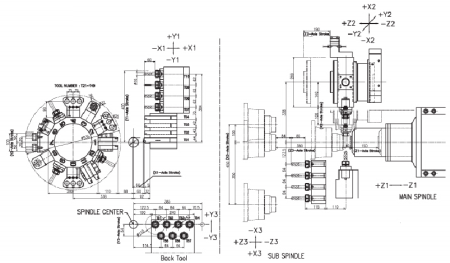

- В стандартную комплектацию NST 56 входят инструменты для главного шпинделя, противошпиндель с блоком инструментов для обработки и револьверная головка с функцией фрезерования. Все эти узлы в совокупности с дополнительными осями X2/Х3 и Z2/Z3 позволяют производить одновременную обработку в обоих шпинделях. Помимо этого, в стандартную комплектацию станка включена ось Y3, позволяющая максимально расширить возможности обработки в противошпинделе.
- Автомат NST56 кардинально отличается от остальных моделей NEXTURN тем, что в его компоновке отсутствует направляющая (люнетная) втулка, но передняя бабка с главным шпинделем остается подвижной.
- Наличие приводных инструментов дает возможность обрабатывать фасонные поверхности и производить контурную фрезеровку.
- Благодаря входящему в конструкцию противошпинделю можно производить полный цикл обработки без вынесения отдельных операций на дополнительное оборудование.
Особенности конструкции
Монолитная станина из сплава «Mechanite»
Монолитная станина из сплава «Mechanite», обладающего отличными литейными и прочностными свойствами, значительно повышает жесткость всей конструкции станка. В процессе производства она подвергается специальной обработке (искусственному старению).
Множество ребер жесткости в конструкции станины обеспечивает не только прочность конструкции станка, но и его виброустойчивость. Вибрации гасятся в момент их возникновения и станок остается в стабильном положении.
ЧПУ Fanuc 31i-B (Япония)
Станки данной серии оснащаются системами ЧПУ Fanuc (Япония), которые позволяют не только легко и удобно программировать с высокой скоростью обработки данных, но и обеспечивают высокоточную скоростную механическую обработку.
Особенности ЧПУ Fanuc 31i-B:
- Удобное ПО (программное обеспечение).
- Высокая скорость обработки данных и отработки команд.
- Ethernet.
- Функция самодиагностики.
- Управление рабочими органами станка по трем цифровым каналам (1-й – для управления главным шпинделем и блоком инструментов, 2-й – для управления револьверной головкой, 3-й – для управления противошпинделем и блоком инструментов).
Примеры обработки на автомате продольного точения NEXTURN NST56
- Одновременное сверление в главном и противошпинделе (рабочие оси Z1 и Z2).
- Одновременное точение в главном и противошпинделе (рабочие оси Z1+X1 и Z3+X3).
- Одновременная обработка в двух шпинделях – двухстороннее точение/сверление/фрезерование в главном шпинделе и осевое сверление в противошпинделе (рабочие оси X1+Y1+X2+Y2 и Z3+X3+Y3).
- Одновременная обработка в двух шпинделях – фронтальная и одновременно радиальная обработка главном шпинделе и осевое сверление в противошпинделе (рабочие оси X1+Y1+X2 и Z3+X3+Y3).
Компоненты станка
- Линейные направляющие класса Р7 (Япония).
- Датчики позиционирования (Германия).
- Уловитель масляного тумана Filtermist (Великобритания) – дополнительно.
Стандартная комплектация
- Система ЧПУ Fanuc 31i-B.
- Главный шпиндель (прямой build-in привод) и противошпиндель.
- Индексация главного шпинделя 0,001 градус и противошпинделя 0,001 градус – ось С.
- Масляное охлаждение главного шпинделя.
- Интерфейс податчика прутка.
- Блок приводных инструментов для радиальной обработки на 4 позиции.
- Блок инструментов для обработки в противошпинделе на 7 (4 фиксированные + 3 приводные модульные позиции +ось Y2).
- М-код обдува воздухом.
- Датчик выгрузки деталей из противошпинделя.
- Датчик расхода СОЖ.
- Конвейер обработанных деталей с уловителем.
- Блокировка двери.
- Гидравлический тормоз главного шпинделя и противошпинделя.
- Размер памяти 1280М.
- Функция жесткого нарезания резьбы на обоих шпинделях.
- Освещение рабочей зоны.
- Сигнальная лампа станка.
- Настройка длины вылета инструментов.
- Набор инструментов обслуживания станка.
- Инструкция по эксплуатации (программирования) системы ЧПУ.
- Инструкция по эксплуатации станка.
Дополнительные опции
- Промыв отверстия противошпинделя СОЖ (маслом) по М-коду.
- Конвейер удаления стружки.
- Датчик контроля отрезки деталей.
- MPG маховик.
- Трансформатор 380 В.
- Приводной блок для револьверной головки (0 градусов).
- Приводной блок для револьверной головки (90 градусов).
- Цанги для главного и противошпинделя (под определенный диаметр прутка).
- Устройство подачи прутка 3м (барфидер).
- Дополнительная оснастка для устройства подачи прутка на его различные диаметры.
- Дополнительные приводные позиции.
Возможности обработки | ||
Макс диаметр устанавливаемого прутка | Ø56 мм | |
Макс длина точения | 150 мм | |
Макс диам сверления/нарезания резьбы | Ø20 мм/ М16 | |
Макс диам противошпинделя | Ø56 мм | |
Макс диам сверления/резьбы в противошпинделе | Ø13 мм/ М10 | |
Макс диам дисковой фрезы | Ø50 мм | |
Способности обработки | ||
Частота вращения главного шпинделя | 5 000 об/мин | |
Частота вращения противошпинделя | 5 000 об/мин | |
Частота вращения приводного инструмента | 6 000 об/мин | |
Блок инструментов для обработки в главном шпинделе | Количество позиций для токарной (наружной) обработки в главном шпинделе | 4 шт |
Количество позиций радиального приводного инструмента | 4 шт | |
Макс диам сверления/резьбы в главном шпинделе | Ø16 мм/ М12 | |
Размер инструмента в резцедержателе | □20 ×20 ×125 | |
Револьверная головка | Количество инструментальных позиций | 12 шт |
Макс диам сверления/нарезания резьбы | Ø16 мм/ М12 | |
Размер инструмента в резцедержателе | □20 ×20 ×125 | |
Количество позиций осевого инструмента для одновременной обработки в противошпинделе – блок инструментов оси Y3 | 7 шт (4фикс +3 прив) | |
Ускоренные перемещения по осям X/Y/Z | 24 м/мин | |
Позиционирование поворота оси С1 главного шпинделя | 0,001 градус | |
Позиционирование поворота оси С2 противошпинделя | 0,001 градус | |
Мощности | ||
Мощность двигателя главного шпинделя | 11/ 15 кВт | |
Мощность двигателя противошпинделя | 3,7/ 5,5 кВт | |
Мощность двигателя приводного инструмента | 1,0 кВт | |
Мощность двигателя по осям | 2,5 кВт | |
Мощность двигателя помпы СОЖ | 0,9+0,9 кВт | |
Мощность двигателя системы смазки | 0,04 кВт | |
Система ЧПУ | ||
Контроллер | Fanuc 31i-B | |
Количество управляемых осей | 11 шт | |
Дискретность данных | 0,001 мм (ось X 0,0005 мм) | |
Монитор (стойка) | 10,4” Color LCD | |
Габаритные размеры | ||
Объем бака гидростанции | 450 л | |
Объем бака смазки | 2 л | |
Объем бака СОЖ | 12 л | |
Потребляемая мощность | 45 кВА | |
Высота центров | 1100 мм | |
Габариты ДхШхВ | 2850×1750×1950 мм | |
Вес | 5 000 кг |
