Автомат продольного точения BLIN MACHINERY BL-CSL265 WP2

область применения

Автомат продольного точения CSL 265 предназначен для высокоточной обработки калиброванных прутков из цветных и труднообрабатываемых металлов. Благодаря подвижной шпиндельной бабке станок выполняет продольную подачу заготовки вдоль оси, что обеспечивает уникальную стабильность обработки на высокой длине заготовки. Оборудование оптимально подходит как для массового производства мелких деталей, так и для среднесерийных партий изделий с повышенными требованиями к точности.

Область применения

CSL 265 является незаменимым оборудованием в производстве:

• крепежа, втулок, осей и точных тел вращения;
• электро- и приборостроительных компонентов;
• медицинских и часовых деталей;
• автомобильных и аэрокосмических миниатюрных изделий;
• компонентов гидравлики и пневматики.

Широкий спектр материалов — от латуни и алюминия до нержавеющих, инструментальных и жаропрочных сталей — делает станок универсальным для современных металлообрабатывающих предприятий.

преимущества

• Широкий спектр операций на радиусных поверхностях.
• Высокая производительность и точность обработки.

Компоненты станка

• Система ЧПУ, SYNTEC (Тайвань);
• Приводы, SYNTEC (Тайвань);
• Электро-серво шпиндель, TAIWAN (Тайвань);
• ШВП, HIWIN (Тайвань);
• Направляющие, HIWIN (Тайвань);
• Подшипники шпинделя, NSK P4 class (Япония);
• Система смазки, HERG (Япония);
• Электрокомпоненты, SCHNEIDER (Франция);
• Пневмокомпоненты, AIRTAC (Тайвань);
• Крепёж, YINSH (Тайвань);
• Муфты, KTR (Германия).

Стандартная комплектация

• Система ЧПУ SYNTEC 220TB (монитор 8.4”)
• Ручной маховичок управления
• Порты RS232, LAN, USB
• Станина чугунная с наклоном с линейными направляющими
• Главный шпиндель высокоточный с осью С с электромагнитным тормозом
• Противошпиндель высокоточный с осью С с электромагнитным тормозом

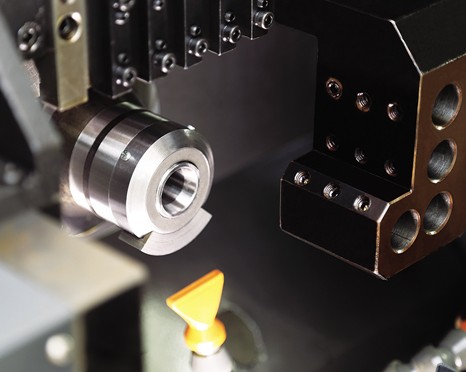

• Вращающаяся направляющая втулка (люнет)
• Конвейер для удаления стружки с баком
• Система подачи СОЖ 30 бар
• Система удаления масляного тумана
• Блок инструментов для токарной обработки на главном шпинделе на 6 позиций (размер державки 12х12 мм)
• Блок инструментов для осевой обработки на главном шпинделе фиксированного типа на 4 позиции (тип цанг ER16, включая 4 держателя инструмента с гайками, цанговые патроны ER не включены)
• Блок инструментов для радиальной обработки приводного типа на главном шпинделе на 4 позиции (тип цанги ER11 – 2 шт., ER16 – 2 шт., включая гайки, без цанг ER)

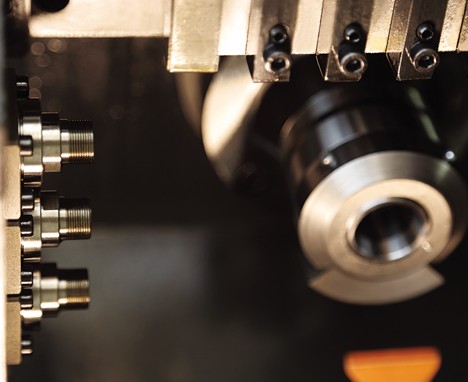

• Блок инструментов для осевой обработки на противошпинделе 2 позиции приводного типа, 2 позиции фиксированного типа (тип цанг ER16, включая 4 держателя инструмента с гайками, цанговые патроны ER не включены)

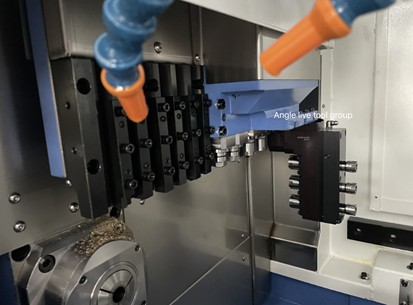

• Блок приводных инструментов (выставляется угол от 0° до 90° вручную).
• Воздухонепроницаемое уплотнение шпинделя
• Автоматическая система смазки
• Освещение рабочей зоны и 3-х цветная сигнальная лампа
• Трансформатор 380В (3 фазы встроенный)
• Уловитель деталей
• Автоматическая подача прутка (барфидер) (левый) FEDEK XT-320 S2 3.2м с каналами 11/21мм и набором цанг 3-18 мм
• Комплект инструментов для настройки и обслуживания станка
• Комплект технической документации
