Область применения

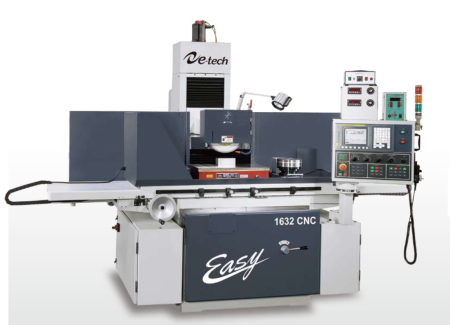

Прецизионные плоскошлифовальные станки E-tech серии Easy специально разработаны для высокоточной электронной промышленности, так как они обладают максимальными точностью шлифования и качеством обработки поверхности.
Преимущества
- Модели серии Easy имеют монолитную колону, обеспечивающую высокую жесткость конструкции;
- Станки оснащаются логическим контроллером PLC и цветным сенсорным дисплеем;
- Функции автоматического шлифования значительно сокращают время производства.
Особенности конструкции
- Станина устройств имеет коробчатую форму и усилена дополнительными ребрами жесткости, что обеспечивает прочность и надежность. Ее конструкция компенсирует температурные расширения при длительной работе станка;
- Станина длиннее стола в 2,5 раза, что придает устойчивость и способствует точности рабочих перемещений;
- Двойные V-образные направляющие минимизируют износ и поддерживают высокую точность работы в течение длительного времени;
- Встроенная автоматическая система смазки минимизирует износ, уменьшает трение между столом и направляющими и повышает эксплуатационные характеристики станка. В случае ее неисправности предусмотрена сигнализация об ошибке;
- Все плоскошлифовальные станки серии Easy оснащены динамическими сбалансированными шпинделями. Шпиндели собираются в полностью изолированном помещении с постоянным контролем температуры. Они специально отбалансированы и перед установкой на станок проходят ряд испытаний на точность и надежность;
- Шпиндели собраны с применением точных радиально-упорных подшипников класса точности P4. Их биение не превышает 0,002 мм;
- Автоматическая система подачи масла в шпиндель обеспечивает его постоянное давление. При недостаточном давлении масла шлифовальный шпиндель автоматически отключается, что предотвращает его повреждение;
- Станки оснащаются логическим контроллером PLC, цветным сенсорным дисплеем с интуитивно понятным интерфейсом. Панель управления автоматически сохраняет параметры последнего цикла шлифования;
- Ручное управление скоростью подачи по оси Y возможно с помощью электронного маховичка;
- Возможна предварительная установка поперечной подачи по осям для подачи с обеих или с одной стороны стола. Шлифовальный шпиндель также может быть предварительно настроен на шлифование с обеих или с одной стороны. Параметры стола могут быть предварительно настроены на подачу слева или справа, а также старт цикла шлифования с левой / правой сторон и окончание цикла шлифования;
- Станки серии Easy могут комплектоваться системами ЧПУ Fanuc. Модели с ЧПУ Fanuc обладают большими возможностями: постоянная правка шлифовального круга, автоматическая компенсация, полностью автоматизированный процесс шлифования и т.д.
- Применение оптических линеек с обратной связью (опциональное оснащение) значительно увеличивает точность шлифования. Данное устройство может быть установлено вместе с дополнительным оборудованием для автоматической балансировки и правки шлифовального круга. Оптические линейки так-же возможно использовать с алмазным шлифовальным кругом;
- Возможна опциональная установка устройства контроля действий оператора.
Компоненты станка
- ЧПУ Fanuc (Тайвань);
- Линейная шкала на оси X Heidennhain (Германия).
Стандартная комплектация
- PLC контроллер и цветной LCD-дисплей;
- ШВП c сервоприводом для вертикальной подачи;
- Шлифовальный круг с фланцем;
- Устройство для смены шлифовального круга;
- Руководство по эксплуатации;
- Ящик с инструментами;
- Алмазный карандаш для правки круга;
- Ограждение рабочей зоны;
- Балансировочный стенд с оправкой;
- Освещение рабочей зоны;
- Установочные элементы.
Дополнительные опции
- Система охлаждения с магнитным сепаратором и бумажным фильтром;
- Система охлаждения с магнитным сепаратором;
- Роликовый стенд для балансировки оправок;
- Размагничиватель (стандартный);
- Устройство для правки угла;
- Устройство для правки радиуса;
- Параллельное устройство для правки;
- Размагничиватель (высокой мощности);
- Электромагнитный патрон (мелкополюсный);
- Устройство для правки масштабируемое;
- Устройство для правки с двух сторон;
- Диск для правки круга;
- Устройство для правки круга роликового типа;
- Алмазный диск для правки круга.
|
Модель |
Easy 1244 NC |
Easy 1632 NC |
Easy 2040 NC |
Easy 2060 NC |
Easy 2448 NC |
Easy 2460 NC |
Easy 2480 NC |
Easy 24100 NC |
Easy 24120 NC |
|
Основные характеристики |
|
||||||||
|
Размер стола, мм |
300х600 |
400х800 |
500х1000 |
500х1500 |
600х1200 |
600х1500 |
600х2000 |
600х2500 |
600х3000 |
|
Макс. длина шлифования, мм |
600 |
850 |
1050 |
1550 |
1250 |
1550 |
2050 |
2550 |
3050 |
|
Макс. ширина шлифования, мм |
300 |
400 |
500 |
510 |
610 |
||||
|
Расстояние от стола до центра шпинделя, мм |
550 |
700 |
700 |
||||||
|
Размер стандартной магнитной плиты, мм |
300х600 |
400х800 |
500х1000 |
500х1500 |
600х1200 |
600х1500 |
600х2000 |
600х2500 |
600х3000 |
|
Перемещение суппорта / колонны |
суппорт |
колонна |
колонна |
||||||
|
Продольное перемещение – ось Х |
|
||||||||
|
Скорость перемещения стола, м/мин |
3,25 |
3,25 |
3,25 |
||||||
|
Поперечное перемещение – ось Z |
|
||||||||
|
Ручное перемещение, мм |
370 |
470 |
560 |
660 |
|||||
|
Ускоренное перемещение, м/мин |
0,5-1 |
0,5-1 |
0,5-1 |
||||||
|
Приращение автоматической подачи, мм |
0,5-8 |
2-10 |
2-10 |
||||||
|
Мин. приращение подачи, мм |
0,02 |
0,001 / 0,01 / 0,1 (маховичок) |
|||||||
|
Перемещение за оборот маховика, мм |
5 |
0,1 / 1 / 10 (маховичок) |
|||||||
|
Вертикальная подача - ось Y |
|
||||||||
|
Ускоренное перемещение, м/мин |
190 |
285 |
280 |
||||||
|
Автоматическая подача, мм |
0,001-0,03 |
0,001-0,03 |
|||||||
|
Цена деления нониуса подачи, мм |
0,01 / 0,1 / 1 (маховичок) |
0,01 / 0,1 / 1 (маховичок) |
|||||||
|
Перемещение за оборот маховика, мм |
0,1 / 1 / 10 (маховичок) |
0,1 / 1 / 10 (маховичок) |
|||||||
|
Шлифовальный круг |
|
||||||||
|
Ø х ширина х Ø отв., мм |
∅355х50х∅127 |
∅405х50х∅127 |
∅405х50х∅127 |
||||||
|
Число оборотов вращения, об/мин |
1800 |
1800 |
|||||||
|
Мощность |
|
||||||||
|
Привод шпинделя, л/с |
5 |
10 |
10 |
||||||
|
Привод поперечной подачи, кВт |
0,2 |
1 |
1 |
||||||
|
Привод вертикальной подачи, кВт |
1 |
3 |
|||||||
|
Насос гидростанции, л. с. |
2 |
3 |
5 |
5 |
|||||
|
Габаритные размеры и масса |
|
||||||||
|
Масса нетто, кг |
4050 |
4500 |
7500 |
8700 |
7700 |
8800 |
9850 |
10900 |
12000 |
|
Масса с упаковкой, кг |
4500 |
5100 |
8300 |
9500 |
8500 |
9600 |
10650 |
11700 |
12800 |
|
Упаковочные размеры (Д х Ш х В), мм |
2580х 2250х 2250 |
3030х 2280х 2250 |
4280х 2280х 2550 |
5180х 2280х 2550 |
4280х 2280х 2550 |
5180х 2280х 2550 |
6290х 2280х 2550 |
7600х 2280х 2550 |
7700х 2650х 2550 |
|
Модель |
Easy 3248 |
Easy 3260 |
Easy 3280 |
Easy 32100 |
Easy 32120 |
|
Основные характеристики |
|
|
|||
|
Размер стола, мм |
810х1350 |
810х1650 |
810х2150 |
810х2650 |
810х3150 |
|
Макс. длина шлифования, мм |
1250 |
1550 |
2050 |
2550 |
3050 |
|
Макс. ширина шлифования, мм |
810 |
||||
|
Расстояние от стола до центра шпинделя, мм |
800 |
||||
|
Размер стандартной магнитной плиты, мм |
800х1200 |
800х1500 |
800х2000 |
800х2500 |
800х3000 |
|
Перемещение суппорта / колонны |
колонна |
||||
|
Продольное перемещение – ось Х |
|
||||
|
Скорость перемещения стола, м/мин |
3,25 |
||||
|
Поперечное перемещение – ось Z |
|
||||
|
Ручное перемещение, мм |
860 |
||||
|
Ускоренное перемещение, м/мин |
0,5-1,5 |
||||
|
Приращение автоматической подачи, мм |
1,15 |
||||
|
Мин. приращение подачи, мм |
0,02 (опция) |
||||
|
Перемещение за оборот маховика, мм |
5 |
||||
|
Вертикальная подача - ось Y |
|
||||
|
Ускоренное перемещение, м/мин |
280 |
||||
|
Автоматическая подача, мм |
0,001-0,05 |
||||
|
Цена деления нониуса подачи, мм |
0,005 |
||||
|
Перемещение за оборот маховика, мм |
0,5 |
||||
|
Шлифовальный круг |
|
||||
|
Ø х ширина х Ø отв., мм |
∅510х50х∅127 (база) / ∅510х75х∅127 (опция) |
||||
|
Число оборотов вращения, об/мин |
1100 |
||||
|
Мощность |
|
||||
|
Привод шпинделя, л. с. |
15 (база) / 18 (опция) |
||||
|
Привод поперечной подачи, кВт |
0,5 - АС двигатель (база) / 0,5 - серводвигатель (опция) |
||||
|
Привод вертикальной подачи, кВт |
0,5 - АС двигатель (база) / 1 - серводвигатель (опция) |
||||
|
Насос гидростанции, л. с. |
7,5 |
10 |
|||
|
Габаритные размеры и масса |
|
||||
|
Масса нетто, кг |
|
|
|
|
|
|
Масса с упаковкой, кг |
7900 |
8700 |
10100 |
11500 |
12700 |
|
Упаковочные размеры (Д х Ш х В), мм |
|
||||
