Фрезерный обрабатывающий центр KOLMACH HV9

Фрезерный обрабатывающий центр KOLMACH HV9
Бренд: KOLMACH
Размер стола
1000x600 мм
Мощность шпинделя (кВт)
11/18,5 кВт
Все характеристики

Преимущества:

 Этот станок можно приобрести с компенсацией до 50% от государства
 Можно приобрести в Trade-in
 Гарантия лучшей цены на рынке! Найдёте дешевле - сделаем скидку!
Гарантия на 12 месяцев
Все виды лизинга
Сервисная поддержка
Доставка по всей РФ
Описание
Характеристики
Окупаемость
Лизинг

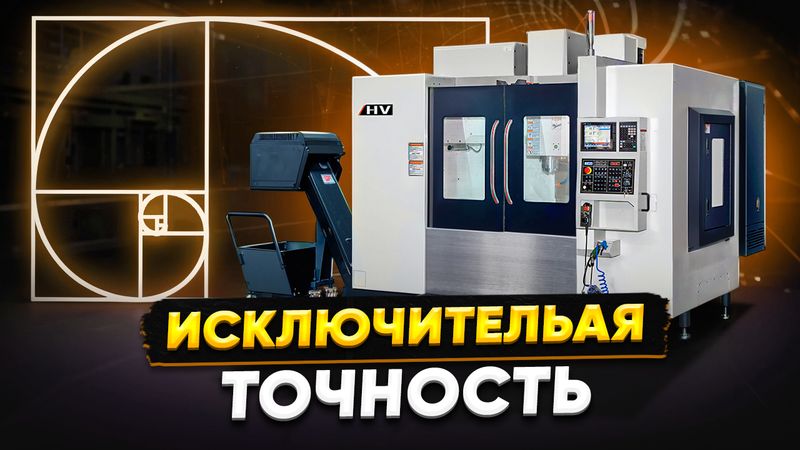

Видео
Отзывы
Файлы

Элементы конструкции

Станина
  • Основание, колонна и шпиндельный узел, спроектированы методом конечных элементов. Станина отлита из модифицированного чугуна Meehanite и усилена дополнительными рёбрами жёсткости внутри и на внешней части конструкции. Конструкция станка гарантирует низкую деформацию
  • и высокое сопротивление вибрации, позволяя выполнять обработку с большим припуском
  • Интегрированная в литое основание конструкции Сверхбольшая колонна типа «人», дополнительно стабилизирует конструкцию
Линейные направляющие

По осям установлены роликовые линейные направляющие, подготовленные для тяжелой механической обработки на станке

Высокоскоростной керамический подшипник

В шпиндель установлен высокоскоростной керамический подшипник, повышая точность и срок службы шпинделя.

Шабрение

Шабрение литой станины производится в ручную

Автоматическая система смазки

Автоматическая система смазки равномерно распределяет смазку по ШВП, направляющим и подшипникам. Перемещения по осям X/Y/Z осуществляется шариковинтовой парой соединенной с серводвигателем жестко муфтой, что позволяет добиться прецизионной точности в работе станка.

Охлаждение шпинделя

Масляное охлаждение шпинделя необходимо для отведения излишков тепла, образующегося при работе. Теплообмен шпинделя увеличен за счет вентилирования или циркуляции жидкости, может бесперебойно работать продолжительное время.

Основные компоненты

Система Управления Japan/Fanuc 0i-MF Plus  Control System
Taiwan BT50, 8000 об/мин – прямой привод с масляным охлаждением и керамическими подшипниками
Шпиндель
Направляющие: Taiwan/HIWIN/PMI роликовые линейные направляющие (45/45/45mm), по 6 направляющих на осях X/Z
ШВП по осям: Taiwan/HIWIN/PMI(40mm)
Подшипники: Germany/FAG
Axes Connector: Taiwan/HW
Инструментальный магазин Taiwan/Okada BT50 24T Arm Type
Автоматическая система смазки China&Japan Joint Venture/BAOTN
Мотор и драйверы Japan/Fanuc Spindle Motor, 3 axes Motors, 3 axes drivers
Электронный маховик Japan/TOSOKU、NEMICON
Реле: Japan/OMRON
Концевые выключатели: France/SCHNEIDER
Переключатели: France/Schneider
Охлаждение: TONGFEI Spindle Oil Cooler
Пневматика: Taiwan/AIRTAC(40µ /5µ /
  • 3µ)
Насос: Korea/A-RUNG Vertical Water Pumps
Стружечный конвейер 1pc Chain type chip conveyor

Комплектация cтандартная

  • Система ЧПУ Fanuc 0i-MF Plus 10,4” цветной дисплей LCD, AICC II, USB, Ethernet + Manual Guide
  • Функция системы ЧПУ – жесткое нарезание резьбы;
  • Трансформатор 25 кВА;
  • Двигатель шпинделя 11/
    • 5 кВт, прямой привод, 12000 об/мин;
  • Конус шпинделя BВТ-40;
  • Масляное охлаждение шпинделя;
  • Линейные направляющие роликовые;
  • Автоматический инструментальный магазин на 24 инструмента барабанного типа c манипулятором;
  • Конвейер стружки ленточный с контейнером;
  • Система воздушного обдува детали;
  • Система воздушного обдува посадочного конуса шпинделя;
  • Автоматическая система смазки;
  • Система подачи СОЖ;
  • Пистолет для подачи СОЖ;
  • Система смыва стружки
  • Кондиционер электрошкафа
  • Сепаратор масла (маслоотделитель);
  • Телескопическая защита направляющих;
  • Полная кабинетная защита станка;
  • LED Лампа освещения рабочей зоны;
  • Подготовка под 4-ю ось
  • Лампа сигнальная;
  • Пистолет воздушный;
  • Регулируемые опоры станка;
  • Автоматическое отключение питания по завершению программы, М30;
  • Инструменты для обслуживания станка;
  • Инструкция по эксплуатации на русском языке

Характеристики

Система ЧПУ Fanuc 0i-MF Plus, AICC2, Manual Guide
Перемещения
Перемещение по оси Х мм 960
Перемещение по оси У мм 600
Перемещение по оси Z мм 600
Расстояние от шпинделя до поверхности стола мм 120-720
Стол
Размер стола мм 1000x600
Макс нагрузка кг 1000
Т – паз (Ширина х Кол. х Расстояние) тип 18x5x100
Шпиндель
Конус шпинделя тип BBT40
Частота вращения об/мин 12 000, прямой привод
Мощность привода шпинделя кВт 11/
  • 5
Приводы подач
Быстрые подачи по осям Х/Y/Z м/мин 36/36/36
Мощность привода по осям Х/Y/Z кВт 3 / 3 /
  • 5
Инструментальный магазин
Количество позиций шт. 24
Максимальный диаметр инструмента мм 80 / 150
Максимальная длина инструмента мм 300
Максимальный вес инструмента кг 8
Показатели точности станка
Позиционирование на 300 мм мм ±0,005
Повторяемость на 300 мм мм ±0,003
Прочие параметры
Размеры станка (Д х Ш х В) мм 2900x2700x2700
Масса станка кг 7600
