Область применения
Оптоволоконные лазерные станки BODOR F c фиксированной рабочей поверхностью и цельносварной фрезерованной станиной предназначены для резки листового металла. Обладают высокой скоростью резки, минимальной стоимостью обслуживания и мощной конструкцией, с очень низким потреблением энергии (по сравнению, например, с CO2 станками со схожей мощностью излучения).
Преимущества
Передача оптического излучения в зону обработки осуществляется посредством оптического волоконного тракта, без использования зеркал, что обеспечивает высокое качество и стабильность луча.
Установленный на станке лазер может использоваться для резки высокоотражающих материалов, таких как латунь, алюминий, медь, оцинкованная и нержавеющая сталь, а также позволяет осуществлять не только резку, но и гравировку металла.
Эффективность:
- высокая скорость резки;
- качественный рез;
- быстрая перестройка на различные толщины;
- оптимизированный расход режущего газа.
Гибкость настроек:
- резка различных толщин материалов;
- фокусное расстояние меняется из программы управления;
- электромагнитный клапан позволяет осуществить тонкую настройку подачи вспомогательного газа.
Легкость в использовании и безопасность:
- простая и безопасная система смены сопел с сохранением центрирования луча;
- быстрая замена защитного стекла;
- автоматический контроль высоты резки;
- полноценный интерфейс Windows;
- система управления Bodor PRO 2:0;
- система аварийного оповещения.
Особенности конструкции
Цельносварная фрезерованная станина
Для изготовления станины лазеров BODOR серии F используется цельносварная фрезерованная станина повышенной прочности, с высокой устойчивостью к ударным нагрузкам и вибрациям. Гарантия на станину 20 лет.
Режущая голова BODOR GENIUS (с автофокусом)
Параметры режущей головы:
- мощность источника: 0-6000Вт;
- фокусное расстояние collimating lens: 100мм;
- фокусное расстояние focus lens: 125мм/150мм /200мм;
- диаметр линзы: D30мм(0-3kw), D37мм(0-4kw);
- вертикальный диапазон регулировки автофокуса: +10мм -15мм;
- горизонтальный диапазон автофокуса: ±1.5мм;
- максимальное давление сжатого воздуха: 25бар;
- вес: 4.2кг.
Автофокус - фокусное расстояние определяется и контролируется операционной системой. Не нужно делать регулировки вручную, что позволяет избежать ошибок или сбоев, вызванных ручным управлением. Система автоматически отслеживает положение и неровности листа и всегда поддерживает заданную величину фокусного расстояния для качественной резки металла.
Лазерная голова может получать из библиотеки настроек параметры, которые хранятся в системе.
Радар 3600 для автоматического обнаружения препятствий
Лазерная голова нового поколения BODOR оснащена системой обнаружения препятствий, что позволяет избегать столкновений с заготовками.
- Нет риска столкновения головы с препятствием, нет риска дорогостоящего ремонта.
- Больше не нужно ставить перемычки 0,1 мм по 4-5 штук на заготовку.
- Упрощает работу оператора и исключает риск человеческой ошибки.
- Повышает скорость обработки.
- Повышает качество поверхности кромки.
- Не нужно после раскроя вручную выламывать заготовки из листа, удаляя перемычки.
Цветной дисплей с диагональю 21,5 дюймов для управления станком с системой Touchscreen и беспроводной пульт управления MANGO
Программное обеспечение - Bodor Pro 2.0
Независимая операционная система R&D (Швейцария) прекрасно сочетает в себе высокую эффективность и простоту в использовании.
Программное обеспечение CAD/CAM может реализовать интеллектуальную компоновку графической резки и поддерживать импорт нескольких графических элементов, оптимизировать заказы на резку автоматически, быстро искать края и автоматически позиционировать. Система управления использует лучшее логическое программирование и взаимодействие с программным обеспечением, обеспечивает удобство работы, эффективно улучшая использование листового металла и уменьшая количество отходов. Простая и быстрая система управления, эффективные и точные инструкции по резке улучшают работу пользователя.

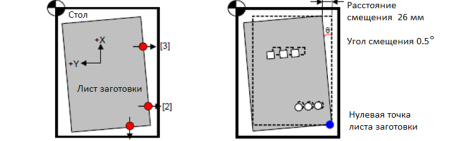

Функция определения положения листа
Эта функция позволяет автоматически определять позиционные выступы и угол поворота заготовки на столе станка и скорректировать программу резки, если это потребуется. Если материал расположен на паллете не ровно, то кромки материала будут определены с помощью детектора и материал будет повёрнут программой в необходимые координаты.
BODOR i-Cloud
Система удаленного мониторинга и обратной связи может быть бесплатно установлена для мгновенного реагирования и обновления программного обеспечения
Литой портал третьего поколения из авиационного алюминия
Литой алюминиевый портал повышенной прочности позволяет достигать скорости перемещения 100 м/мин. и ускорения 1G. Легкий и прочный портал обеспечивает лазерам BODOR высокую скорость работы, повышает эффективность оборудования и обеспечивает безупречное качество раскроя.
Источник лазерного излучения (резонатор) IPG или Maxphotonics
IPG — мировой лидер лазерной индустрии, каждый четвертый лазер в мире выпускается Группой «IPG Photonics Corporation». IPG — наибольшую эффективность показывают при обработке высокоотражающих материалов таких как: медные, алюминиевые и титановые сплавы.
Производство Россия, с расширенной гарантией 36 месяцев с возможностью продления до 7 лет.
Maxphotonics — одна из первых компаний по производству оптоволоконных лазеров в Китае. В настоящий момент компания является всемирно известным производителем волоконных лазеров и оптических компонентов. Источники MAX применяются для резки черных и нержавеющий сталей.
Система оптической защиты при резке алюминия, оцинковки, зеркальной нержавеющей стали. Высокое качество луча на всех диапазонах мощности.
Компоненты станка
- Сервомоторы YASKAWA (Япония).
- Моторедуктор YYC PMI (Тайвань).
- Электрокомпоненты Omron (Япония).
- Направляющие HIWIN или PMI (Тайвань).
Стандартная комплектация
- Оптоволоконный лазерный источник Maxphotonics или IPG – 1000-6000 Вт.
- Стол размером 3000х1500 мм или 4000х2000 мм, или 6100х2000 мм.
- Режущая голова BODOR GENIUS с автофокусом.
- Сервомоторы YASKAWA (Япония).
- Моторедуктор YYC PMI (Тайвань).
- Электрокомпоненты Omron (Япония).
- Направляющие HIWIN или PMI (Тайвань).
- Ось Z ШВП.
- Ось Х,Y рейка шестерня.
- Интерфейс Bodor PRO 2.0.
- Система вытяжки в комплекте.
- Чилер (водяной) в комплекте.
- Система автоматической смазки.
- Новое поколение модулей безопасного следования.
- Интеллектуальная защита хода.
- Функция аварийного сигнала низкого давления.
- Интеллектуальная система сигнализации.
- Дистанционная интеллектуальная помощь.
- Wi-Fi передача данных.
- Литая станина.
Модель |
F3 |
F4 |
F6020 |
F6025 |
Рабочее поле, мм |
3048х1524 |
4000х2000 |
6100х2000 |
6100х2500 |
Мощность лазера, Вт |
6000/4000/3000/2000/1500/1000 |
|||
Точность позиционирования, мм |
0,03 |
0,05 |
||
Точность повторного позиционирования, мм |
0,02 |
0,03 |
||
Максимальная скорость, м/мин |
140 |
|||
Толщина разрезаемого листового металла, мм: |
||||
Углеродистая сталь |
до 25 |
|||
Легированная сталь |
до 25 |
|||
Алюминий |
до 25 |
|||
Медные сплавы |
до 14 |
