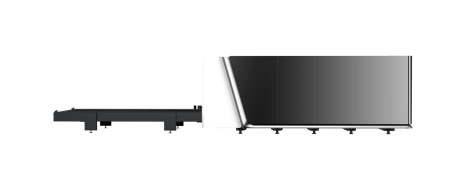

Лазер с кабинетной защитой и сменным столом для резки листового металла BODOR серия С

Оптоволоконные лазерные станки с кабинетной защитой и двумя сменными столами BODOR серии C предназначены для резки листового металла.

Промышленный дизайн серии С обеспечивает оператору легкий доступ и полный обзор рабочей зоны, в том числе при загрузке листового материала.

Промышленное исполнение обеспечивает отличный обзор по всем сторонам комплекса, а непосредственное прямое наблюдение за процессами резания в реальном и программном режимах доступно на цветном широкоформатном 21,5 дюймовом мониторе при помощи установленных двух HD видеокамер.

Защитная кабина в рабочей зоне станка делает процесс резания абсолютно безопасным и экологичным:

• защитное стекло изолирует лазерное излучение от людей;
• система автоматического сбора дымов и пыли создает чистую

рабочую среду;

• интеллектуальная система мониторинга снижает уровень аварийности.

Цельносварная фрезерованная станина

• Усиленная станина повышенной прочности из толстостенной высокопрочной углеродистой листовой стали с низкой тепловой чувствительностью и значительным ресурсом износостойкости.
• Заимствованная у ведущих европейских производителей технология производства станин Mortise-and-Tenon Joint.
• Все швы при изготовлении станины провариваются с двух сторон.
• Отсутствие остаточных напряжений в сварных элементах, высокая надежность к вибрационным, ударным, динамическим и температурным нагрузкам.
• Модульная конструкция рабочего стола полностью исключает термические деформации, которые могут возникать от нагрева при интенсивной работе лазера.

Автоматическая система смены рабочих столов

• Станок серии С оснащен защитной кабиной и системой автоподачи материала. Автоматическая смена столов необходима для оптимизации рабочего процесса, чтобы реализовать непрерывную работу станка. Смена рабочих зон происходит за 10 секунд.
• Лазерный комплекс серии C обеспечивает высокую скорость при выполнении производственных задач, связанных с 2D резкой металла, гибкость с обработкой сложных и нестандартных задач с высоким качеством реза.
• Эргономичное исполнение комплекса сочетает простоту управления, экономию производственной площади и оказывает поддержку оператору в условиях интенсивной загруженности.

Автоматическая система замены сопел (опционально)

• Автоматическая система очистки, калибровки и замены сопла с магазином на 8 рабочих мест.
• Повышение качества реза и производительности.
• Высокий уровень автоматизации.
• Экономия времени работы оператора.

Режущая голова BODOR GENIUS (с автофокусом)

Параметры режущей головы:

• мощность источника: 0-6000 Вт;
• фокусное расстояние collimating lens: 100мм;
• фокусное расстояние focus lens: 125мм/150мм /200мм;
• диаметр линзы: D30мм(0-3kw), D37мм(0-4kw);
• вертикальный диапазон регулировки автофокуса: +10мм -15мм;
• горизонтальный диапазон автофокуса: ±1.5мм;
• максимальное давление сжатого воздуха: 25бар;
• вес: 4.2кг.

Автофокус - фокусное расстояние определяется и контролируется операционной системой. Не нужно делать регулировки вручную, что позволяет избежать ошибок или сбоев, вызванных ручным управлением. Система автоматически отслеживает положение и неровности листа и всегда поддерживает заданную величину фокусного расстояния для качественной резки металла.

Лазерная голова может получать из библиотеки настроек параметры, которые хранятся в системе.

Радар 360⁰ для автоматического обнаружения препятствий

Лазерная голова нового поколения BODOR оснащена системой обнаружения препятствий, что позволяет избегать столкновений с заготовками.

• Нет риска столкновения головы с препятствием, нет риска дорогостоящего ремонта.
• Больше не нужно ставить перемычки 0,1 мм по 4-5 штук на заготовку.
• Упрощает работу оператора и исключает риск человеческой ошибки.
• Повышает скорость обработки.
• Повышает качество поверхности кромки.
• Не нужно после раскроя вручную выламывать заготовки из листа, удаляя перемычки.

Цветной дисплей с диагональю 21,5 дюймов для управления станком с системой Touchscreen и беспроводной пульт управления MANGO

Программное обеспечение - Bodor Pro 2.0

Независимая операционная система R&D (Швейцария) прекрасно сочетает в себе высокую эффективность и простоту в использовании.

Программное обеспечение CAD/CAM может реализовать интеллектуальную компоновку графической резки и поддерживать импорт нескольких графических элементов, оптимизировать заказы на резку автоматически, быстро искать края и автоматически позиционировать. Система управления использует лучшее логическое программирование и взаимодействие с программным обеспечением, обеспечивает удобство работы, эффективно улучшая использование листового металла и уменьшая количество отходов. Простая и быстрая система управления, эффективные и точные инструкции по резке улучшают работу пользователя.

Скоростная резка отверстий в режиме FLY CUT

Принцип реализации технологии состоит во включении и выключении луча лазера «на лету» без врезок, без необходимости замедления, остановки и поднятия/опускания оптической головки во время обработки определённых контуров на соответствующем участке обработки.

Функция определения положения листа

Эта функция позволяет автоматически определять позиционные выступы и угол поворота заготовки на столе станка и скорректировать программу резки, если это потребуется. Если материал расположен на паллете не ровно, то кромки материала будут определены с помощью детектора и материал будет повёрнут программой в необходимые координаты.

BODOR i-Cloud

Система удаленного мониторинга и обратной связи может быть бесплатно установлена для мгновенного реагирования и обновления программного обеспечения

Литой портал третьего поколения из авиационного алюминия

Литой алюминиевый портал повышенной прочности позволяет достигать скорости перемещения 100 м/мин. и ускорения 1G. Легкий и прочный портал обеспечивает лазерам BODOR высокую скорость работы, повышает эффективность оборудования и обеспечивает безупречное качество раскроя.

Источник лазерного излучения (резонатор) IPG или Maxphotonics

IPG — мировой лидер лазерной индустрии, каждый четвертый лазер в мире выпускается Группой «IPG Photonics Corporation». IPG — наибольшую эффективность показывают при обработке высокоотражающих материалов таких как: медные, алюминиевые и титановые сплавы.

Производство Россия, с расширенной гарантией 36 месяцев с возможностью продления до 7 лет.

Maxphotonics — одна из первых компаний по производству оптоволоконных лазеров в Китае. В настоящий момент компания является всемирно известным производителем волоконных лазеров и оптических компонентов. Источники MAX применяются для резки черных и нержавеющий сталей.

Система оптической защиты при резке алюминия, оцинковки, зеркальной нержавеющей стали. Высокое качество луча на всех диапазонах мощности.
