Область применения
Оптоволоконные лазерные станки с кабинетной защитой и двумя сменными столами BODOR серии P предназначены для резки листового металла.
Преимущества
Промышленный дизайн серии P обеспечивает оператору легкий доступ и полный обзор рабочей зоны, в том числе при загрузке листового материала.
Промышленное исполнение обеспечивает отличный обзор по всем сторонам комплекса, а непосредственное прямое наблюдение за процессами резания в реальном и программном режимах доступно на цветном широкоформатном 21,5 дюймовом мониторе при помощи установленных двух HD видеокамер.
Защитная кабина в рабочей зоне станка делает процесс резания абсолютно безопасным и экологичным:
- защитное стекло изолирует лазерное излучение от людей;
- система автоматического сбора дымов и пыли создает чистую рабочую среду;
- интеллектуальная система мониторинга снижает уровень аварийности.
Сокращение расхода режущего газа до 30% за счёт возможности работы с минимальным зазором между соплом и листом.
Эффективность:
- высокая скорость резки;
- качественный рез;
- быстрая перестройка на различные толщины;
- оптимизированный расход режущего газа.
Гибкость настроек:
- резка различных толщин материалов;
- фокусное расстояние меняется из программы управления;
- электромагнитный клапан позволяет осуществить тонкую настройку подачи вспомогательного газа.
Особенности конструкции

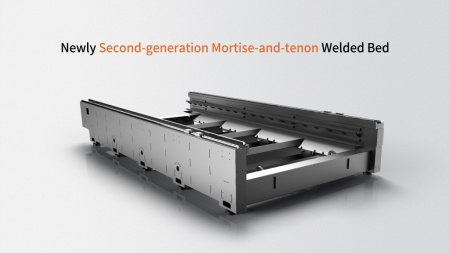

Цельносварная фрезерованная станина
- Усиленная станина повышенной прочности из толстостенной высокопрочной углеродистой листовой стали с низкой тепловой чувствительностью и значительным ресурсом износостойкости.
- Заимствованная у ведущих европейских производителей технология производства станин Mortise-and-Tenon Joint.
- Все швы при изготовлении станины провариваются с двух сторон.
- Отсутствие остаточных напряжений в сварных элементах, высокая надежность к вибрационным, ударным, динамическим и температурным нагрузкам.
- Модульная конструкция рабочего стола полностью исключает термические деформации, которые могут возникать от нагрева при интенсивной работе лазера.
- Для предотвращения перегрева станины и защиты от попадания брызг расплавленного металла рама станины дополнительно покрывается специализированными пластинами из жаростойкого чугуна, который устойчив к образованию наростов и бугров из смеси расплавленного металла и шлака.
- На рабочем столе установлены дополнительные накладки для поглощения тепла и предотвращения разрушения ламелей под термическим воздействием лазерного излучения.
Автоматическая система смены рабочих столов за 10 секунд
- Станок серии P оснащен защитной кабиной и системой автоподачи материала. Автоматическая смена столов необходима для оптимизации рабочего процесса, чтобы реализовать непрерывную работу станка. Смена рабочих зон происходит за 10 секунд. Для серий Р6 и Р8 время смены столов составляет 30 секунд.
- Лазерный комплекс серии P обеспечивает высокую скорость при выполнении производственных задач, связанных с 2D резкой металла, гибкость с обработкой сложных и нестандартных задач с высоким качеством реза.
- Эргономичное исполнение комплекса сочетает простоту управления, экономию производственной площади и оказывает поддержку оператору в условиях интенсивной загруженности.
Автоматическая система замены сопел
Использование расширенной и точной системы управления обеспечивает автоматическую замену сопел в соответствии с типом материала и толщиной пластин, что устраняет необходимость ручной замены сопла, улучшает эффективность и надёжность обработки.
Новая функция автоматической калибровки и очистки позволяет полностью автоматизировать калибровку лазерной головки и очистку сопел, что уменьшает монотонную ручную работу.
Высокоточная система привода обеспечивает надежную точность и стабильность замены, гарантируя, что каждая замена является абсолютно безопасной. Полностью закрытая защита блока повышает безопасность деталей и персонала.
Режущая голова BODOR GENIUS (с автофокусом)
Параметры режущей головы:
- мощность источника: 0-6000 Вт;
- фокусное расстояние collimating lens: 100мм;
- фокусное расстояние focus lens: 125мм/150мм /200мм;
- диаметр линзы: D30мм(0-3kw), D37мм(0-4kw);
- вертикальный диапазон регулировки автофокуса: +10мм -15мм;
- горизонтальный диапазон автофокуса: ±1.5мм;
- максимальное давление сжатого воздуха: 25бар;
- вес: 4.2кг.
Автофокус - фокусное расстояние определяется и контролируется операционной системой. Не нужно делать регулировки вручную, что позволяет избежать ошибок или сбоев, вызванных ручным управлением. Система автоматически отслеживает положение и неровности листа и всегда поддерживает заданную величину фокусного расстояния для качественной резки металла.
Лазерная голова может получать из библиотеки настроек параметры, которые хранятся в системе.
Радар 360 для автоматического обнаружения препятствий
Лазерная голова нового поколения BODOR оснащена системой обнаружения препятствий, что позволяет избегать столкновений с заготовками.
- Нет риска столкновения головы с препятствием, нет риска дорогостоящего ремонта.
- Больше не нужно ставить перемычки 0,1 мм по 4-5 штук на заготовку.
- Упрощает работу оператора и исключает риск человеческой ошибки.
- Повышает скорость обработки.
- Повышает качество поверхности кромки.
- Не нужно после раскроя вручную выламывать заготовки из листа, удаляя перемычки.
Цветной дисплей с диагональю 21,5 дюймов для управления станком с системой Touchscreen
и беспроводной пульт управления MANGO.
Программное обеспечение - Bodor Pro 2.0
Независимая операционная система R&D (Швейцария) прекрасно сочетает в себе высокую эффективность и простоту в использовании.
Программное обеспечение CAD/CAM может реализовать интеллектуальную компоновку графической резки и поддерживать импорт нескольких графических элементов, оптимизировать заказы на резку автоматически, быстро искать края и автоматически позиционировать. Система управления использует лучшее логическое программирование и взаимодействие с программным обеспечением, обеспечивает удобство работы, эффективно улучшая использование листового металла и уменьшая количество отходов. Простая и быстрая система управления, эффективные и точные инструкции по резке улучшают работу пользователя.
Функция определения положения листа
Эта функция позволяет автоматически определять позиционные выступы и угол поворота заготовки на столе станка и скорректировать программу резки, если это потребуется. Если материал расположен на паллете не ровно, то кромки материала будут определены с помощью детектора и материал будет повёрнут программой в необходимые координаты.
BODOR i-Cloud
Система удаленного мониторинга и обратной связи может быть бесплатно установлена для мгновенного реагирования и обновления программного обеспечения
Литой портал третьего поколения из авиационного алюминия
Литой алюминиевый портал повышенной прочности позволяет достигать скорости перемещения 100 м/мин. и ускорения 1G. Легкий и прочный портал обеспечивает лазерам BODOR высокую скорость работы, повышает эффективность оборудования и обеспечивает безупречное качество раскроя.
Автоматическая система смазки
Централизованная система смазки используется для автоматической подачи масла для блоков скольжения, обеспечивая точность трансмиссионной системы и увеличивая срок службы линейной направляющей рейки.
Много узловая система подключения обеспечивает стабильное давление масла. Управление доступно как в ручном, так и в автоматическом режимах.
Повышена надежность контура и снижена вероятность выхода из строя элементов контура линии.
Источник лазерного излучения (резонатор) IPG или Maxphotonics
IPG — мировой лидер лазерной индустрии, каждый четвертый лазер в мире выпускается Группой «IPG Photonics Corporation». IPG — наибольшую эффективность показывают при обработке высокоотражающих материалов таких как: медные, алюминиевые и титановые сплавы.
Производство Россия, с расширенной гарантией 36 месяцев с возможностью продления до 7 лет.
Maxphotonics — одна из первых компаний по производству оптоволоконных лазеров в Китае. В настоящий момент компания является всемирно известным производителем волоконных лазеров и оптических компонентов. Источники MAX применяются для резки черных и нержавеющий сталей.
Система оптической защиты при резке алюминия, оцинковки, зеркальной нержавеющей стали. Высокое качество луча на всех диапазонах мощности.
Компоненты станка
- Сервомоторы YASKAWA (Япония),
- Моторедуктор YYC PMI (Тайвань),
- Электрокомпоненты Omron (Япония),
- Направляющие HIWIN (Тайвань) или PMI (Тайвань),
Стандартная комплектация
- Стол для листа 3000х1500 мм или 4000х2000 мм, или 6100х2000 мм, или 6100х2500 мм, 8100х2500 мм,
- Автоматическая смена дюз (сопел),
- Автоматическая смена рабочих столов,
- Кабинетная защита,
- Режущая голова BODOR GENIUS с автофокусом,
- Источник MAXPHOTONICS (базовая комплектация) или IPG (опция),
- Сервомоторы YASKAWA (Япония),
- Моторедуктор YYC PMI (Тайвань),
- Электрокомпоненты Omron (Япония),
- Направляющие HIWIN (Тайвань) или PMI (Тайвань),
- Ось Z ШВП,
- Ось Х,Y рейка шестерня,
- Интерфейс Bodor PRO 2.0,
- Система вытяжки в комплекте,
- Чиллер (водяной) в комплекте,
- Система автоматической смазки,
- Новое поколение модулей безопасного следования,
- Интеллектуальная защита хода,
- Функция аварийного сигнала низкого давления,
- Интеллектуальная система сигнализации,
- Дистанционная интеллектуальная помощь,
- Wi-Fi передача данных,
- Литая станина.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И КОМПЛЕКТАЦИЯ |
|||||
Наименование модели |
P3 |
P4 |
P6 Lean |
P6 |
P8 |
Размер рабочего поля, мм |
3048 х 1524 |
4000 х 2000 |
6100 х 2000 |
6100 х 2500 |
8100 х 2500 |
Скорость холостого хода, м/ мин |
200 |
200 |
200 |
200 |
200 |
Ускорение |
4G |
4G |
4G |
4G |
4G |
Нагрузка рабочего стола, кг (до 4 кВт) |
1100 |
1800 |
2800 |
3550 |
4750 |
Нагрузка рабочего стола, кг (от 6 кВт) |
1500 |
2500 |
3800 |
4700 |
6300 |
Внешнее габариты, мм |
9950х3050х2300 |
12000 х 3700 х 2300 |
15000 х 4000 х 2300 |
15300 х 4500 х 2400 |
19700 х 4200 х 2400 |
Масса, кг |
9000 |
12000 |
17500 |
19500 |
22500 |
Перемещение по оси Z, мм |
315 |
315 |
315 |
315 |
315 |
Точность позиционирования |
0,03 |
0,05 |
0,05 |
0,05 |
0,05 |
Повторное позиционирование |
0,02 |
0,03 |
0,03 |
0,03 |
0,03 |
Мощность по оси Y, кВт |
3,6 |
5,8 |
5,8 |
5,8 |
5,8 |
Мощность по оси Х, кВт |
1,3 |
1,3 |
1,3 |
1,3 |
1,3 |
Мощность по оси Z, кВт |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
Ширина направляющих, мм |
35/25/20 |
35/25/20 |
35/25/20 |
35/25/20 |
35/25/20 |
Газовые линии, шт. (до 4 кВт) |
2 |
2 |
2 |
2 |
2 |
Газовые линии, шт. (от 6 кВт) |
3 |
3 |
3 |
3 |
3 |
Давление N2/Air/O2, бар |
30/30/10 |
30/30/10 |
30/30/10 |
30/30/10 |
30/30/10 |
Монитор HD, дюйм |
21,5 |
21,5 |
21,5 |
21,5 |
21,5 |
Энергопотребление, кВт |
35 |
39 |
45 |
45 |
45 |
Станина |
Литая станина из высокопрочного чугуна с добавлением шаровидного графита |
||||
Лазерная голова |
BodorGenius |
||||
Источник |
IPG YLR-U / IPG-K / MAX |
||||
Линейные направляющие |
HIWIN (Тайвань) |
||||
Зубчатая рейка |
YYC (Тайвань) |
||||
Сервопривод |
YASKAWA (Япония) |
||||
Моторедуктор |
MOTOREDUCER (Франция) |
||||
Система ЧПУ (от 6 кВт) |
THINKER 3.0 |
||||
Система ЧПУ (до 4 кВт) |
BODOR PRO 2.0 |
||||
Шина управления |
EtherCAT |
||||
Редукционный клапан |
SMC (Япония) |
||||
Регулирующий клапан N2 (до 4 кВт) |
SMC (Япония) |
||||
Регулирующий клапан N2 (от 6 кВт) |
America Parker (США) |
||||
Регулирующий клапан O2 |
SMC (Япония) |
||||
Водяной чиллер |
S&A Teyu (Китай) |
||||
Электрические компоненты |
Schneider Electric (Франция) |
||||
Автоматический выключатель |
Schneider Electric (Франция) |
||||
Реле |
ABB (Швейцария) / Schneider Electric (Франция) |
||||
Режим Bodor Lightning |
● |
● |
● |
● |
● |
Система зонального дымоудаления |
● |
● |
● |
● |
● |
Автоматическая система очистки, калибровки и замены сопла с магазином на 8 рабочих мест |
● |
● |
● |
● |
● |
Автоматическая регулировка давления режущего газа |
● |
● |
● |
● |
● |
Газосберегающие каналы для поддержания ламинарного потока |
● |
● |
● |
● |
● |
Функция аварийного сигнала низкого давления |
● |
● |
● |
● |
● |
Автоматическая система обнаружения и обхода препятствий |
● |
● |
● |
● |
● |
Система обнаружения и корректировки положения листа металла |
● |
● |
● |
● |
● |
Автоматическое определение расстояния до поверхности листа |
● |
● |
● |
● |
● |
Автоматическая система обратной связи и контроля работы |
● |
● |
● |
● |
● |
Автофокус |
● |
● |
● |
● |
● |
Обработка дрожащих листов |
● |
● |
● |
● |
● |
Антишлаковая защита |
● |
● |
● |
● |
● |
Автоматическая смазка |
● |
● |
● |
● |
● |
Интеллектуальная система Т/О |
● |
● |
● |
● |
● |
Система обнаружения ошибок |
● |
● |
● |
● |
● |
Подключение WI-FI |
● |
● |
● |
● |
● |
Сервис Bodor Cloud |
● |
● |
● |
● |
● |
Подключение USB |
● |
● |
● |
● |
● |
Пульт дистанционного управления (Bodor Mango®) |
● |
● |
● |
● |
● |
HD видеокамеры |
● |
● |
● |
● |
● |
Стартовый ЗИП |
● |
● |
● |
● |
● |
