Автоматизированная установка лазерного раскроя BODOR AT

Режущая голова

BODOR GENIUS (с автофокусом)

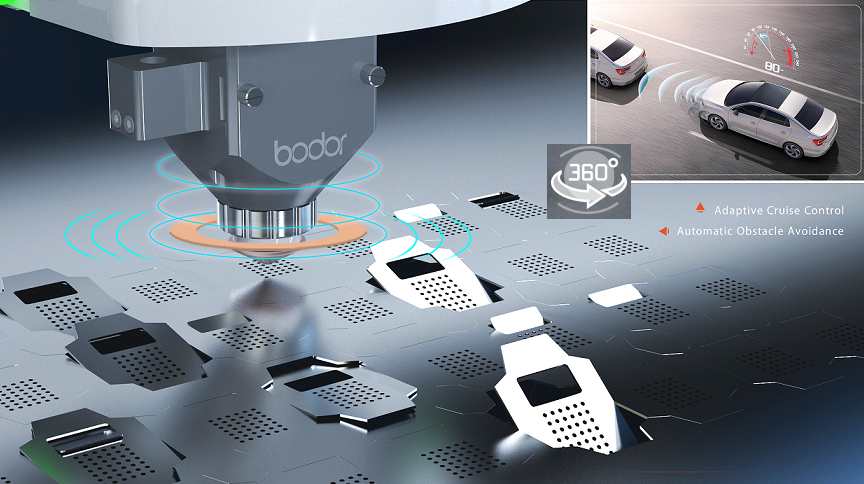

Радар 360 для автоматического обнаружения препятствий

Лазерная голова нового поколения BODOR оснащена системой обнаружения препятствий, что позволяет избегать столкновений с заготовками.

Нет риска столкновения головы с препятствием, нет риска дорогостоящего ремонта.
Больше не нужно ставить перемычки 0,1 мм по 4-5 штук на заготовку:
а) упрощает работу оператора и исключает риск человеческой ошибки,
б) повышает скорость обработки,
в) повышает качество поверхности кромки
г) не нужно после раскроя вручную выламывать заготовки из листа, удаляя перемычки.
BODOR в базовой комплектации, у аналогов – опция за дополнительную плату ≈ 20 000$.

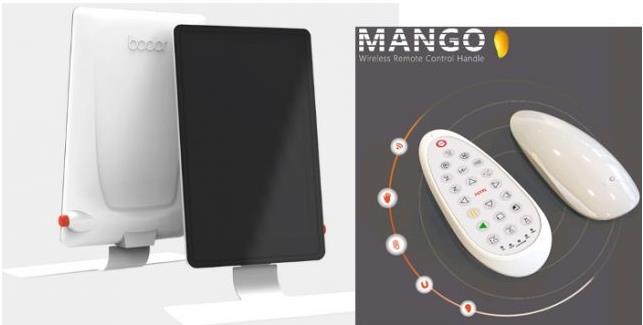

Цветной дисплей управления станком с системой Touchscreen и беспроводной пульт управления MANGO

Модуль Wi-Fi для оперативного импорта файлов в программу станка

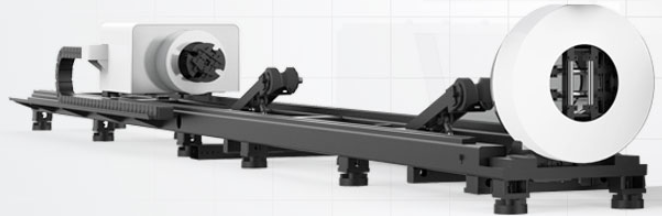

Труборезный модуль с автоматическим зажимным патроном и системой самоцентрирования

Диаметр круглых труб от 20 мм до 230 мм. Сечение профильных труб от 20х20 мм до 160х160 мм

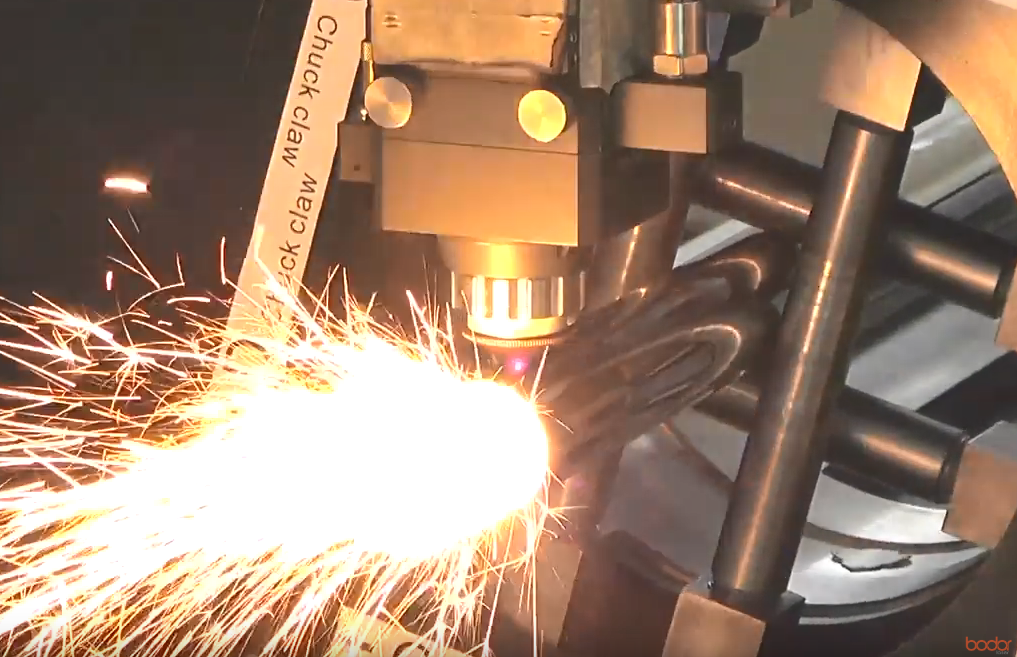

Автоматический труборезный модуль 3000 мм (6000 мм) в зависимости от конфигурации

Программное обеспечение:

Bodor Pro 2.0 – Независимая операционная система R & D (Швейцария) прекрасно сочетает в себе высокую эффективность и простоту в использовании.

Программное обеспечение CAD/CAM может реализовать интеллектуальную компоновку графической резки и поддерживать импорт нескольких графических элементов, оптимизировать заказы на резку автоматически, быстро искать края и автоматически позиционировать. Система управления использует лучшее логическое программирование и взаимодействие с программным обеспечением, обеспечивает удобство работы, эффективно улучшая использование листового металла и уменьшая количество отходов. Простая и быстрая система управления, эффективные и точные инструкции по резке улучшают работу пользователя.

Скоростная резка отверстий в режиме Fly Cut для увеличения производительности
Принцип реализации технологии состоит во включении и выключении луча лазера «на лету» без врезок, без необходимости замедления, остановки и поднятия/опускания оптической головки во время обработки. определённых контуров на соответствующем участке обработки.

Сервопривод SCHNEIDER electric
Станок по всем осям оснащен серводвигателем с редуктором производства компании «Schneider». Использование данного сервопривода обеспечивает высокую точность станка и скорость работы 100 м/мин при ускорении 1G

Специальные настройки для резки П-образного профиля и уголка в труборезном модуле

Литой портал ТРЕТЬЕГО поколения из авиационного алюминия

Литой алюминиевый портал повышенной прочности позволяет достигать скорости перемещения 130 м/мин. и ускорения 1.5G. Легкий и прочный портал обеспечивает лазерам BODOR высокую скорость работы, повышает эффективность оборудования и обеспечивает безупречное качество раскроя.

Функция определения положения листа

Эта функция позволяет автоматически определять позиционные выступы и угол поворота заготовки на столе станка и скорректировать программу резки, если это потребуется. Если материал расположен на паллете не ровно, то кромки материала будут определены с помощью детектора, и материал будет программно повёрнут в необходимые координаты.

Пневматические компоненты SMC (Япония)

Подшипники NSK (Япония)

Чиллер (водяной) S&A
