Установки плазменной резки ERMAKSAN серии EPL

область применения

Установки плазменной резки применяются для термической резки листового проката и профиля. Установки от ведущего турецкого бренда ERMAKSAN серии EPL - высокоточные производительные станки, способные обрабатывать широкий диапазон материалов из мягкой стали, нержавеющей стали и алюминия. Источником плазмы в серии EPL является плазмотрон от мирового лидера Hypertherm с технологией X-Definition, обеспечивающий непревзойденное качество раскроя, сравнимое с лазерной резкой для листов толще 10 мм. Скоростное позиционирование режущего элемента, высокое ускорение и автоматический контроль высоты плазменной горелки делают установки плазменной резки ERMAKSAN серии EPL оптимальным выбором для высококачественной резки.

преимущества

• Высокая производительность;
• Высокое качество резки, не уступающее лазерной технологии для материалов толщиной более 10 мм;
• Широкий диапазон обрабатываемых материалов;
• Автоматический контроль высоты плазменной горелки;
• Возможность подбора габаритных размеров области резания.

Компоненты станка

• Блок управления электропневматическим реле Sinumerik.

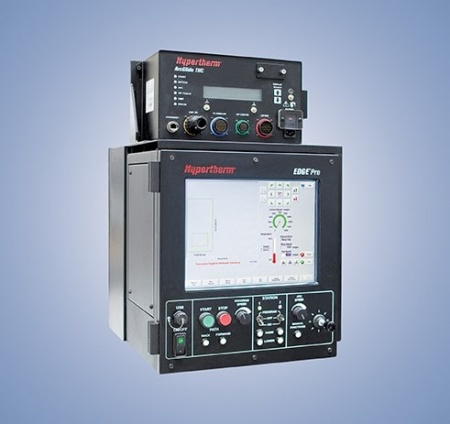

• Система ЧПУ Hypertherm EDGE Pro., разработанная Hypertherm Corporation (США), на основе Windows. Используемое программное обеспечение Phoenix предусматривает встроенные схемы резки для автоматической установки параметров процесса для мягкой стали, нержавеющей стали и алюминия. ПО Phoenix доступно в освоении и применении даже новичкам.
• Модуль удаленной диагностики Remote Help. Позволяет производить настройку и ремонт оборудования через сеть Интернет.
• Система CAD-CAM на базе программного обеспечения ProNest позволяет эффективно планировать раскрой, производить калькуляцию себестоимости детали, автоматический расчет степени использования материала, получать управленческие и производственные отчеты.
• Система контроля высоты плазменной горелки ArcGlide THC.
• Система непрерывно замеряет дуговое напряжение и автоматически регулирует его для обеспечения правильной высоты резака на протяжении всего срока службы расходных деталей без вмешательства оператора.
• Система регулировки высоты резака ArcGlide THC обеспечивает оптимальное качество резки, в т.ч. с применением технологии True Hole. Система регулировки высоты резака предлагается во встроенной в ЧПУ (со связью Hypernet) и автономной конфигурации и обеспечивает все преимущества при минимальном вмешательстве человека.

Стандартная комплектация

• Портал установки плазменной резки EPL с различными габаритами и 3 осями (X, Y, Z).
• Рабочий вытяжной стол.
• Система ЧПУ HYPERTHERM EDGE Pro.
• Источник плазмы HYPERTHERM.
• Автоматическая система контроля высоты горелки HYPERTHERM Arc Glide THC.
• CAD-CAM ПО HYPERTHERM ProNest®.

Дополнительные опции

• Источник плазмы HYPERTHERM серий MaxPRO, HPR и XPR различной мощности.
• Рабочий вытяжной стол с различными размерами рабочей зоны: 1500х3000 мм, 2000х4000 мм, 2000х6000 мм, 2000х8000 мм, 2500х4000 мм, 2500х6000 мм, 2500х8000 мм, 2500х12000 мм, 2500х15000 мм, 2500х18000 мм, 3000х6000 мм, 3000х8000 мм, 3000х12000 мм, 3000х15000 мм, 3000х18000 мм, 3000х24000 мм, 4000х6000 мм, 4000х12000 мм, 4000х15000 мм, 4000х18000 мм, 4000х24000 мм, 6000х12000 мм, 6000х15000 мм, 6000х18000 мм, 6000х24000 мм, 6000х27000 мм, 6000х32000 мм, 6000х36000 мм.
• Газовая горелка.
• Вытяжной вентилятор в столе.
• Система фильтровентиляции.
• Дополнительная плазменная горелка.
• Автоматическая газовая консоль.
• Консоль управления газами VWI для источников XPR.
• Консоль управления газами OPTIMIX для источников XPR.
• Система охлаждения электрощита.
• Пакет технологии для резки отверстий для источников HPR - HYPERTHERM TRUE-HOLE (идет в стандарте с источниками XPR).
• Пакет технологии для резки фасок HYPERTHERM TRUE-BEVEL.

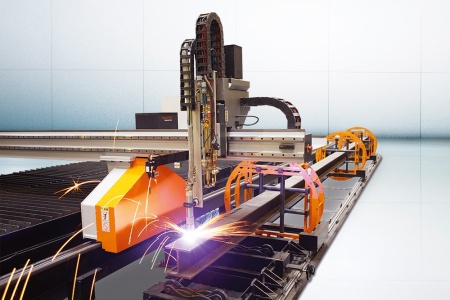

• Система для резки труб Ø50-400 мм (2 оси).
• Система для резки труб Ø50-400 мм (5 осей) + пакет технологии для резки фасок HYPERTHERM TRUE-BEVEL.
• Система для резки профилей 70х50 - 150х100 мм (5 осей).
• Воздушный компрессор.

…и другие опции по желанию заказчика.
