Область применения
5-осевой фрезерный обрабатывающий центр с ЧПУ KAO FONG KFO-620-5AX – это устройство с интегрированным 2-х осевым наклонно-поворотным столом. Конструкция станка имеет высокую жесткость и виброустойчивость. Корпусные детали – станина, стойка, фрезерная бабка, стол изготовлены литьем из высокопрочного чугуна. Комплектующие, применяемые в станке, высококачественны и долговечны в работе. Они производятся в Японии и на Тайване на специализированных производствах. На всех осях станка применяются направляющие качения, которые позволяют обеспечить высокие скорости подачи и холостых ходов.
Преимущества
- Все оси станка оснащены линейными направляющими качения, обладающими высокой жесткостью и износостойкостью, которые обеспечивают максимальную скорость перемещения рабочих узлов;
- На осях В и С установлены оптические датчики положения и опоясывающая гидравлическая тормозная система.
Особенности конструкции
- Точный наклонно-поворотный стол;
- Широкий А-образный дизайн колонны;
- Управление всеми 5-ю осями происходит одновременно: три координаты – поступательное движение по X, Y, Z и две наклонно-поворотные – B и С, которые приводятся в действие серводвигателем;
- Возможность полного поворота на 360˚ (ось С);
- Шпиндель с прямым приводом, скоростью вращения 12000 об/мин и системой масляного охлаждения;
- Общая конструкция KFO-620-5AX такова, что исключается появление вибрационного воздействия, тем самым увеличивается точность обработки;
- Встроенная система конвейеров удаления стружки, включая защиту от попадания стружки по оси Y;
- Все оси станка проверены лазерными измерениями на линейное позиционирование и угловую точность.
Компоненты станка
- ЧПУ Siemens (Германия);
- Оптические линейки, угловые энкодеры Heidenhein (Германия);
- Датчики заготовки, настройки инструмента Blum (Германия), Renishaw (Великобритания).
Стандартная комплектация
- ЧПУ Siemens 840D SL + 10,4” TFT Дисплей;
- Электрический шкаф с кондиционером;
- Шпиндель 12000 об/мин (Прямой привод) #40 (конус DIN/BT/CAT/HSK);
- Кабинетная защита рабочей зоны (полная защита от брызг);
- Система подачи СОЖ;
- Циклы жесткого нарезания резьбы;
- Система смыва стружки + пистолет СОЖ;
- Обдув шпинделя воздухом;
- Автоматическая система смазки;
- Угловые энкодеры Heidenhein для осей B/C;
- Маслоотделитель (масляный скимер);
- Конвейер удаления стружки (шнековый);

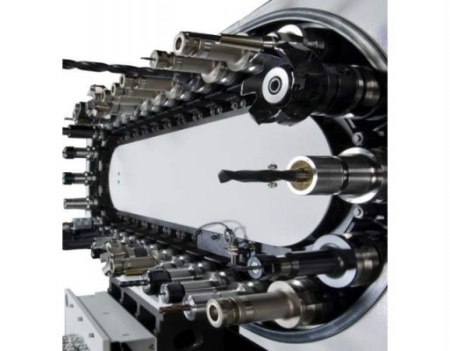

- Инструментальный магазин на 40 позиций;
- Направляющие качения роликового типа по осям X/Y/Z с телескопическими кожухами;
- Обдув детали М07;
- Система автоматического отключения М30;
- Трансформатор;
- Ручной пульт управления;
- Интерфейс RS232 и кабель 10 м;
- Набор инструментов;
- Опоры и винты для выравнивания.
Дополнительные опции
- Шпиндель 15000 об/мин (Прямой привод) #40;
- Шпиндель 20000 об/мин (встроенный мотор-шпиндель) #40;
- Уловитель масляного тумана;
- Подача СОЖ через шпиндель CTS 20 бар;
- Оптические линейки по осям X, Y, Z HEIDENHAIN;
- Система настройки инструмента лазерная BLUM NT-A2;
- Система настройки заготовки KINEMATICSOPT I BLUM TC-50;
- Система настройки инструмента лазерная Renishaw NC-4;
- Система настройки заготовки KINEMATICSOPT I Renishaw OMP-60.
|
Параметры: |
KFO-620-5AX |
|
Диаметр рабочего стола, мм |
Ø650 |
|
Диаметр центрального отверстия, мм |
Ø50Н7 х 30 |
|
Расстояние от шпинделя до стола, мм |
140 - 600 |
|
Мощность двигателя главного шпинделя, кВт |
12 (~63 Н*м) |
|
Мощность серводвигателей оси X, кВт |
5 |
|
Мощность серводвигателей оси Y, кВт |
5 |
|
Мощность серводвигателей оси Z, кВт |
6 |
|
Мощность серводвигателей ось С (поворотная), кВт |
3,3 |
|
Мощность серводвигателей ось B (наклонная), кВт |
8,17 |
|
Передаточное отношение (поворотная и наклонная оси) |
1:120 |
|
Минимальный поворот, град |
0,001 |
|
Диапазон наклона, град |
-40 ~ +110 |
|
Максимальная скорость вращения (поворотная/наклонная), об/мин |
16,6/ 11,1 |
|
Максимальная нагрузка (в горизонтальном положении и наклоне), кг |
300 |
|
Максимальная нагрузка при резании, кг*м |
40 |
|
Способ стопорения / Давление, кг*см2 |
Гидравлика/ 35 |
|
Момент стопорения (поворотная/ наклонная), кг*м |
250 / 450 |
|
Точность позиционирования (поворотная/ наклонная), сек |
20”/ 20” |
|
Точность повторяемости (поворотная/ наклонная), сек |
4”/ 4” |
|
Перемещения по осям X/Y/Z, мм |
620/520/460 |
|
Максимальная скорость подач по осям X/Y/Z, м/мин |
36 |
|
Точность позиционирования по осям X/Y/Z, мм |
+/-.005 мм |
|
Точность повторяемости по осям X/Y/Z, мм |
+/-.002 мм |
|
Направляющие (качения) по осям X/Y/Z, шт. |
2 |
|
Количество позиций в автоматическом сменщике инструмента, шт. |
40 |
|
Конус, тип |
ВТ40 |
|
Максимальная длина, мм |
250 |
|
Максимальный диаметр, мм |
76 |
|
Максимальный вес инструмента, кг |
7 |
|
Время смены инструмента (T - T), сек |
2 (60Гц) |
|
Время смены инструмента (C - C), сек |
5 (60Гц) |
|
Вес станка, кг |
7000 |
|
Транспортные габариты, мм |
4210*2580*2910 |
