Основы раскладки деталей при лазерной резке

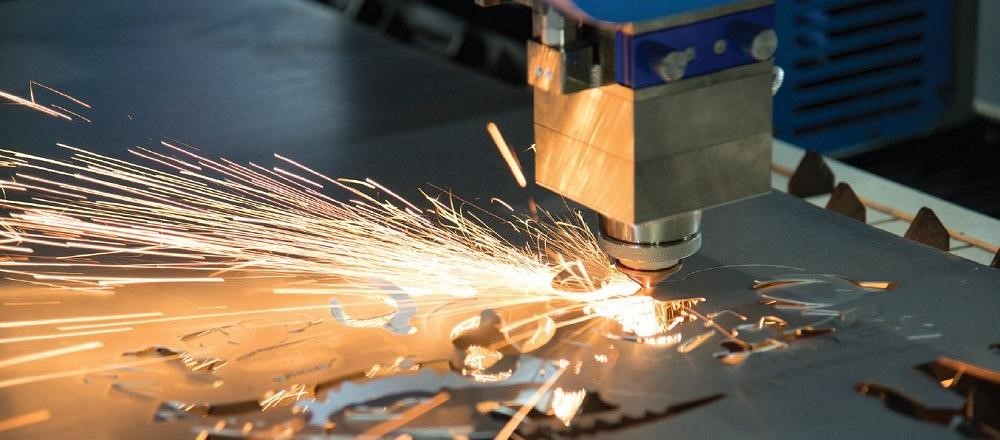

Современные волоконные лазеры вывели процесс резки металла на новый уровень. Их скорость, точность и производительность настолько высоки, что сегодня именно лазерная резка часто становится самым быстрым этапом всего производственного цикла. Но всё это работает, как часы, до тех пор, пока одна-единственная деталь не «подскочит» вверх после резки, не заденет головку лазера и не остановит весь процесс. Именно поэтому так важно понимать, какие мелкие решения на этапе раскладки деталей могут повлиять на работу всего цеха.

Если заглянуть в прошлое, то станет понятно, как развивались подходы к обработке листового металла. Раньше, когда на предприятиях преобладали координатно-пробивные прессы, основное внимание уделялось удержанию деталей на листе во время обработки. Тогда лист сам двигался под рабочим инструментом, и каждая заготовка закреплялась микроперемычками – небольшими мостиками, которые удерживали её на месте до момента автоматического или ручного удаления.

С приходом лазерной технологии, особенно систем с летающей оптикой, ситуация изменилась. Теперь не лист перемещается под резаком, а наоборот – режущая головка перемещается над неподвижным листом. Казалось бы, необходимость в микроперемычках и мостиках отпала. Но практика показала, что вместе с новым способом обработки в работу вошёл новый фактор – положение заготовки относительно опорных ламелей (металлических направляющих, на которых лежит лист).

Ламели обычно расположены параллельно друг другу на расстоянии примерно 50-75 мм, и, казалось бы, это не должно вызывать проблем. Но представьте себе небольшую прямоугольную деталь длиной 120 мм и шириной 50 мм. Если при раскладке эта деталь оказалась так, что почти вся площадь лежит на одной-единственной ламели, риск опрокидывания после реза становится очень высоким. Лазер прорезает контур, удержание исчезает, и деталь начинает «играть». Это может привести как к столкновению с головкой, так и к остановке всей линии.

Особенно коварны в этом плане внутренние элементы резки – вырезаемые вставки внутри больших отверстий. Если их просто вырезать как одно целое, они могут застрять, наклониться, а то и подпрыгнуть. Чтобы этого не происходило, современные системы позволяют программировать специальные последовательности разрезания: внутренняя часть делится на несколько фрагментов, которые легко падают вниз между ламелями, не мешая основному процессу.

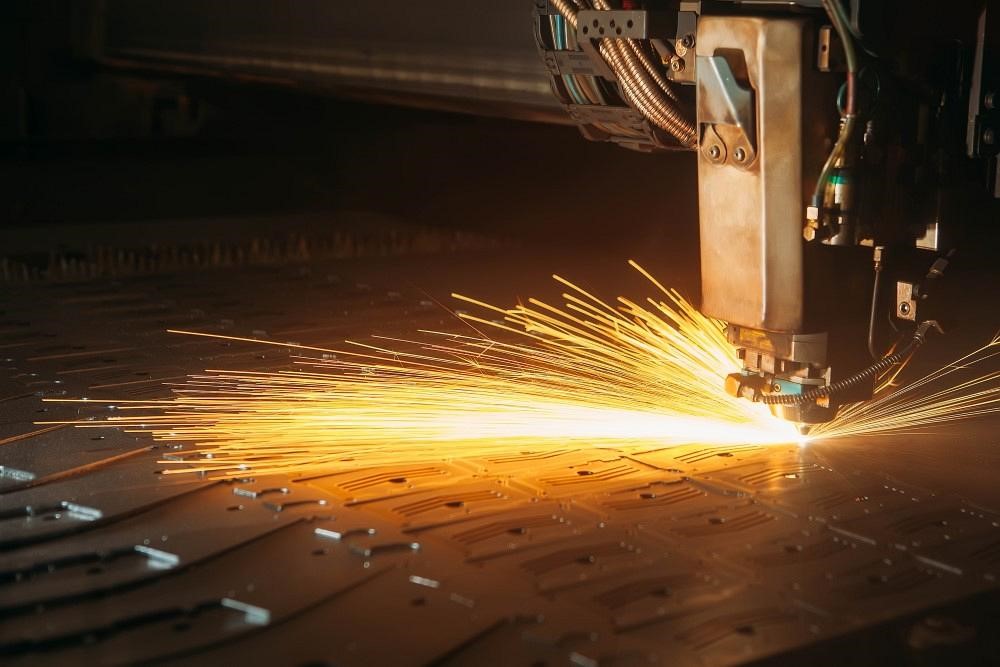

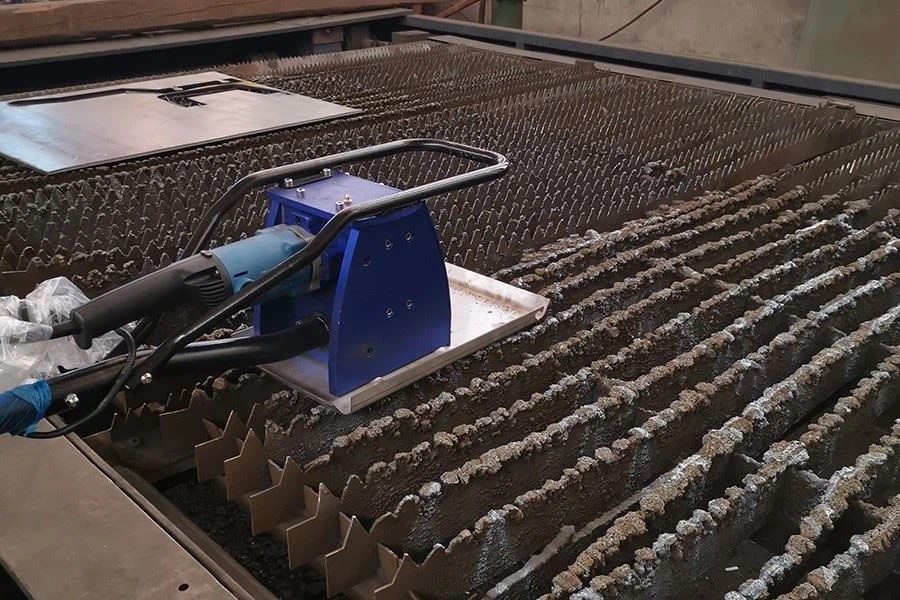

Но и это ещё не всё. Само состояние опорных ламелей имеет значение. В идеале они должны быть чистыми и ровными, но на практике на них часто скапливаются капли металла, остатки от резки, окислы. В результате лист может лечь неравномерно, приподнявшись в одном месте на несколько миллиметров. Это чревато проблемами: малейший перекос увеличивает риск подрыва детали и нестабильной работы лазера.

А что делать с крупными деталями? Казалось бы, они должны вести себя устойчиво. Но если лист, из которого они вырезаются, содержит внутренние напряжения, то после реза деталь может изогнуться вверх – особенно если она длинная и узкая. Это особенно опасно, если геометрия не позволяет проложить маршрут резки с учётом естественного распределения напряжений и теплового влияния. В таких случаях программисты часто прибегают к табированию – закрепляют заготовку микроперемычками, чтобы она осталась на месте до конца обработки.

Продвинутая стратегия программирования лазерной резки

Всякий, кто хоть раз работал на участке выгрузки деталей после лазерной резки, знает, что остатки – так называемый «скелет» листа – могут быть настоящей головной болью. Его габариты, вес и форма часто мешают быстрой выгрузке, а попытка переломить или разрезать его вручную может быть трудоёмкой и даже небезопасной. Именно поэтому всё больше специалистов используют стратегию программируемого разрушения скелета – когда сам лазер нарезает остатки на компактные, удобные в обращении части.

Однако реализовать такую стратегию непросто: каждый станок имеет свои особенности, и алгоритм работы должен учитывать их вплоть до мельчайших деталей. Всё начинается с точной настройки: где именно должен пройти рез, насколько близко к краю листа может двигаться головка, какова погрешность позиционирования самого листа на столе. Даже небольшое расхождение может привести к тому, что головка «потеряется» – начнёт опускаться в поисках поверхности, которой под ней попросту нет. Чтобы этого не случилось, программное обеспечение должно уметь точно управлять движением резака, «блокируя» его в нужной позиции, если он оказывается в зоне без поддержки.

Решение о применении такой стратегии зависит от общей логистики участка. В некоторых случаях – особенно при наличии автоматических систем разгрузки – сохранение прочного скелета с табированными деталями предпочтительнее. В других, наоборот, разумнее заранее разделить скелет, чтобы упростить ручную выгрузку и сократить время простоя.

Риск повреждения головки всегда возрастает, когда ей приходится проходить над уже вырезанными участками. Даже если детали выскакивают из листа одна за другой, сам факт того, что лазер может случайно пересечь зону с нестабильной геометрией – это потенциальная угроза остановки.

Грамотное построение маршрутов – это не только про скорость и кратчайшее расстояние между точками. Куда важнее, чтобы перемещения происходили вне зон уже вырезанных контуров. Если избежать этого невозможно – например, при плотной раскладке – программируемый подъём головки («воздушное прикрытие») позволяет безопасно пройти над опасной областью. Это не просто защита, а элемент стратегии обеспечения стабильности.

Простой пример: если после завершения одной детали головка отправляется к следующей, логично выбрать ближайший входной контур. Но если путь туда проходит над уже вырезанным элементом – особенно без табов – возрастает риск столкновения. В таких случаях программист может изменить точку входа – пусть путь чуть длиннее, зато над неповреждённым листом.

Общий рез

Один из приёмов, позволяющий экономить материал и время, – так называемый «общий рез», когда две или более детали делят одну линию реза. Эта стратегия отлично работает при простой геометрии и повторяющихся заказах, особенно когда детали – прямоугольники или другие симметричные формы.

Но есть и обратная сторона. Чем сложнее форма и плотнее раскладка, тем выше риск того, что детали начнут вести себя непредсказуемо – особенно при малейшем опрокидывании. Чтобы избежать этого, важно чётко соблюдать последовательность: сначала внутренние вырезы, потом – внешние контуры. Только так можно сохранить контроль над поведением материала.

Кроме того, на скоростных волоконных лазерах выгода от общего реза может оказаться сомнительной. Если речь идёт о разовой партии, то затраты времени на отладку стратегии могут превысить выигрыш в скорости.

Влияние тепла на поведение металла

Один из малоочевидных, но крайне значимых факторов – это распределение тепла. Металл, даже самый «плоский», склонен к деформации под действием температуры. И если вся работа сосредоточена на одном участке листа, нагрев становится точечным и сильным – результат может быть самым неожиданным: от поднятия деталей до их перекоса.

Чтобы этого избежать, практикуется приём предварительного прожига всех отверстий до начала основного реза. Это позволяет распределить тепловую нагрузку равномерно и избежать накопления напряжений. В результате детали лучше удерживаются на своих местах.
