Оснастка для 4-й оси: как превратить поворотный стол в систему быстрой и точной переналадки. Часть 2

Варианты установки заготовок для 4-й оси

Четвертая ось раскрывает свой потенциал ровно настолько, насколько грамотно организованы базирование и зажим. Один и тот же поворотный стол может либо «съедать» минуты на каждую перестановку, либо обеспечивать обработку партий почти без остановок – все зависит от того, как размещена заготовка, каким способом она фиксируется и насколько воспроизводимо возвращается оснастка в одно и то же положение.

Крепежные плиты-«паллеты» вокруг оси

По сути, это те же базовые плиты, что применяются на трехосевых станках, но ориентированные на вращение. Принцип прост: обработка выносится на боковые грани удлиненной плиты, закрепленной на 4-й оси, что обеспечивает доступ к нескольким сторонам заготовки без переустановок. Пока станок работает, следующая партия собирается на сменной пластине – замена выполняется уже подготовленным пакетом.

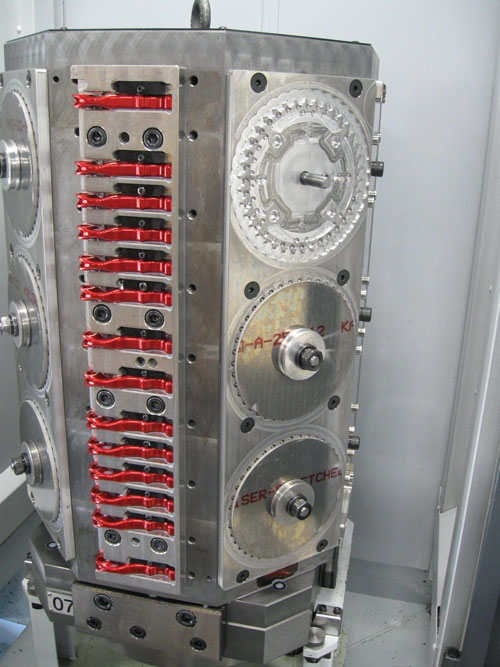

Крепежная плита на горизонтальном фрезерном станке

Эффект «увеличения стола» – это не метафора, а чистая геометрия: используются боковые поверхности плиты. Для прямоугольного сечения рабочая площадь равна периметру сечения, умноженному на длину. Например, у плиты с квадратным сечением 100×100 мм и длиной 350 мм боковая площадь составляет порядка 140 000 мм², а при длине 500 мм – около 200 000 мм². Чем длиннее «барабан» и чем больше граней задействовано, тем больше позиций умещается в одной установке. Треугольные и многогранные сечения работают по тому же принципу: больше граней – больше рабочих сторон и меньше холостых индексаций.

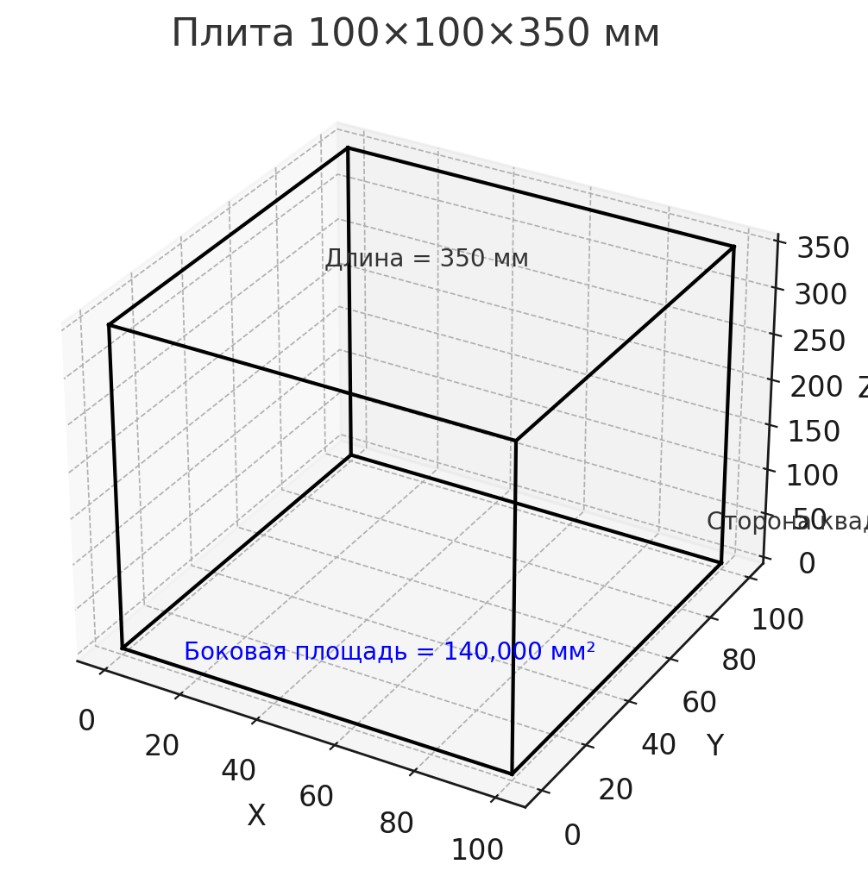

Представим плиту с квадратным сечением 100×100 мм и длиной 350 мм. У такого квадрата есть четыре стороны по 100 мм, каждая из которых тянется вдоль всей длины. Если взять одну сторону, то ее площадь будет равна 100 мм, умноженным на 350 мм, то есть 35 000 мм². Таких граней четыре, и все они формируют боковую поверхность плиты. Если сложить площади этих четырех прямоугольников, получаем 140 000 мм².

Ключевой момент – жесткость. Если заготовка вынесена далеко от лицевой плиты, необходима задняя опора: штатная бабка 4-й оси или отдельный упор с подшипником. Это устраняет прогиб и сохраняет геометрию при тяжелых режимах резания.

Патроны на 4-й оси

Круглый прокат и тела вращения рациональнее всего зажимать в патронах – применяются те же принципы, что и на токарных станках, только инструмент работает фрезой.

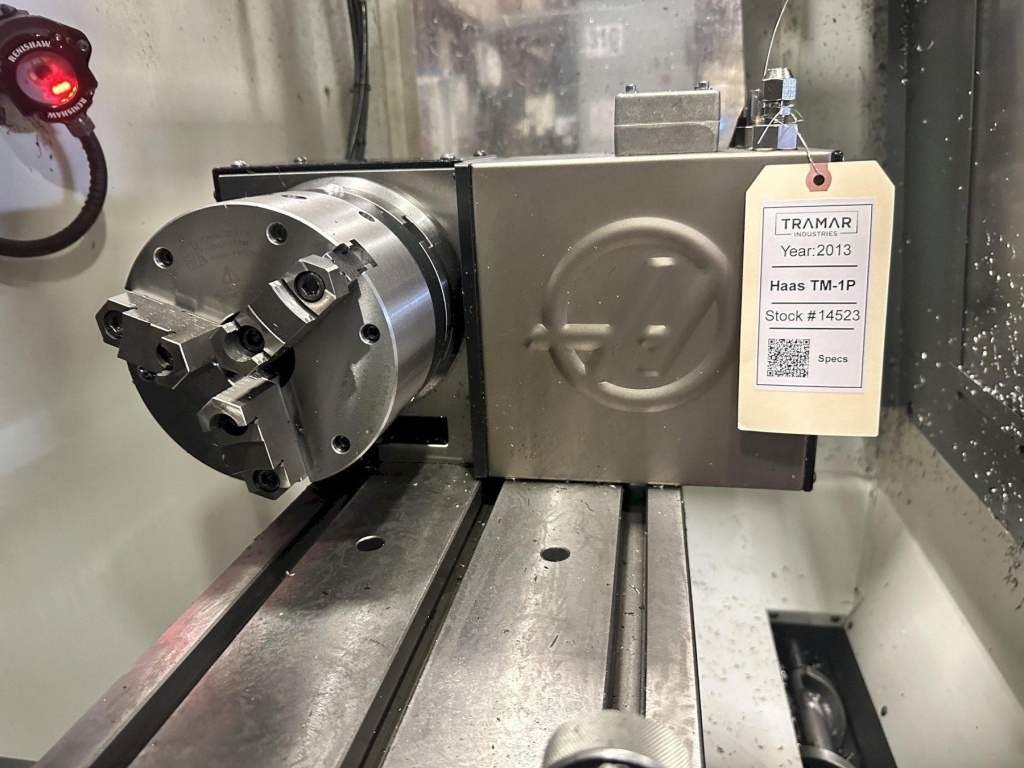

Трехкулачковый самоцентрирующийся патрон – быстрый и удобный старт, особенно если повторная установка редка и точность после разжатия некритична.

Четырехкулачковый патрон с независимыми губками требует времени на юстировку индикатором, но позволяет устанавливать нестандартные сечения, работать со смещенным центром и достигать высокой точности по биению.

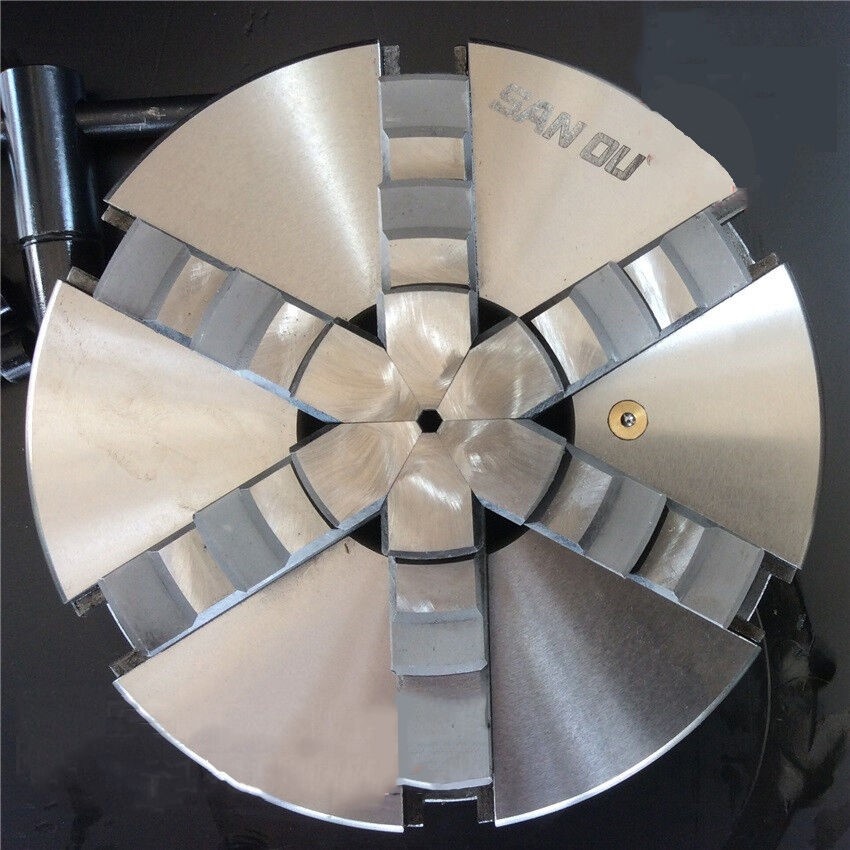

Шестикулачковый патрон лучше распределяет нагрузку на тонкостенные заготовки и бережнее держит обработанные поверхности.

Лицевая плита с прижимами – универсальное решение для «нестандартных» форм, но она требует балансировки: смещенные зажимы создают дисбаланс, который компенсируется тормозом или контргрузами. При обработке длинных заготовок целесообразно использовать заднюю бабку – практическое правило «3-4 диаметра вылета» как ориентир для необходимости дополнительной опоры работает и здесь.

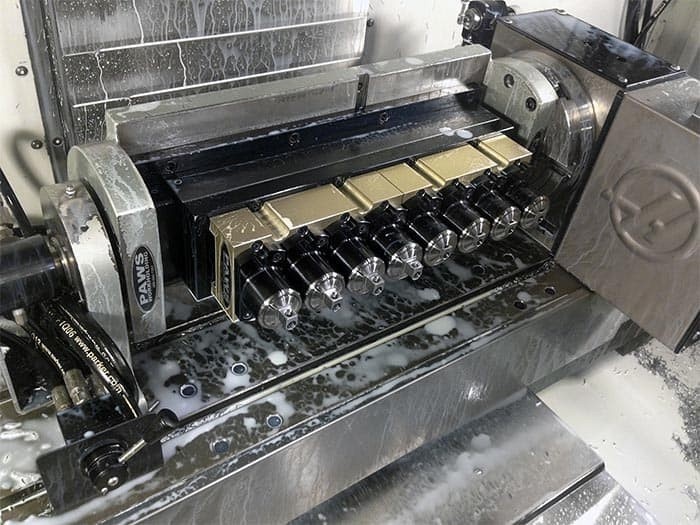

Отдельное место занимают цанги. Узлы под стандарт 5C превращают 4-ю ось в быстрый и точный зажим для типовых диаметров: высокая повторяемость, сохранность кромок, быстрая смена детали. Ограничение очевидно – фиксированный диапазон диаметров, определяемый комплектом цанг. Для серий из проката это скорее плюс: партии стандартизируются, а оснастка окупается скоростью.

Есть и «токарные» приемы, которые хорошо работают на фрезерной 4-й оси:

Схема «между центрами» позволяет удерживать длинномер без изгибов и при этом обеспечить привод вращения.

Лицевой привод выполняет ту же функцию: центр задает осевую опору, а драйвер передает крутящий момент, что удобно при обработке торцов и цилиндрических поверхностей по всей длине.

Когда уместны тиски

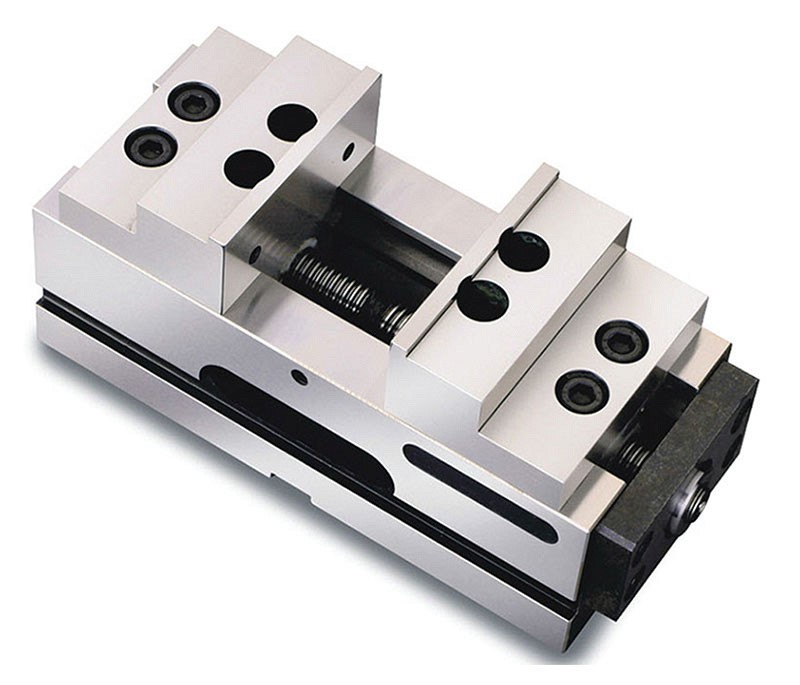

Классические фрезерные тиски в поворотной конфигурации встречаются реже специализированных систем, но имеют свою нишу. Если нужно открыть три стороны призматической заготовки за один установ, компактные самоцентрирующиеся тиски или многопозиционные модули на гранях «куба» работают очень эффективно. На крупных горизонтах применяют целые «гирлянды» тисков вокруг плиты: поворот на 90° открывает новую станцию, а загрузка распределяется по периметру. Важно учитывать массу и инерцию: тяжелая оснастка влияет на точность индексирования и требует корректной работы тормоза оси.

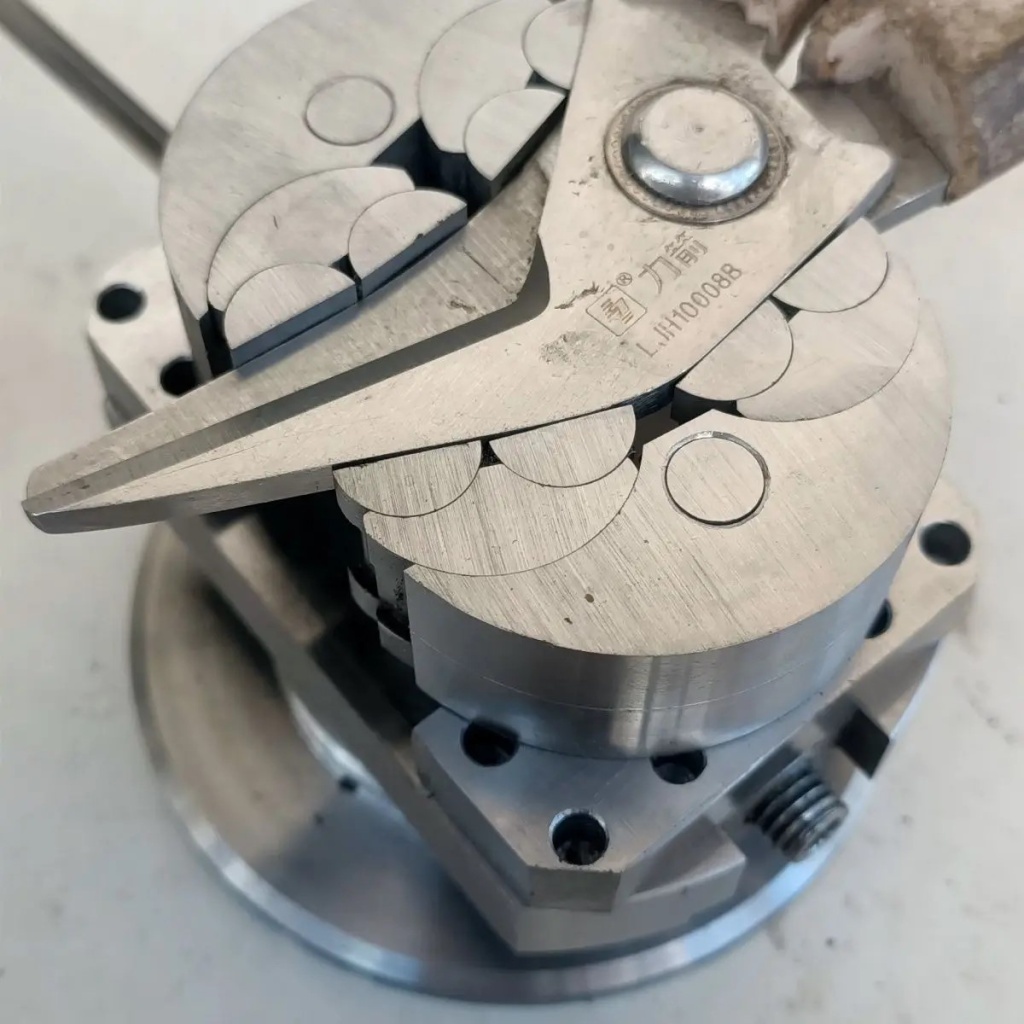

                                                                                                           Фрактальные тиски

Повторяемость: почему она воспринимается иначе на 4-й оси

В токарной обработке деталь часто снимают и возвращают – там повторяемость зажима критична. На 4-й оси сценарий иной: чаще вставляется новый кусок сырья, обрабатывается «по кругу», снимается – и дальше партия идет по потоку. Поэтому многие выбирают быстрые системы фиксации, даже если они уступают по повторяемости при повторной установке. Но как только появляется второй установ или необходимость вернуться к детали после промежуточной операции, приоритет меняется: в ход идут цанги, патроны с мягкими губками и фиксированные базы на плитах.

Итог: оснастка диктует темп

Нет единственно правильного способа установки. Для круглого проката и легких операций оптимален патрон, для призматических деталей и серий – плиты и кубы с быстросменными панелями, для тонкостенных цилиндров – цанги, для длинномеров – схема «между центрами» или лицевой привод. Выигрывает тот, кто продумал повторяемое базирование, вынес «медленные» операции, оставил «быстрые» в зоне резания и заранее учел баланс, жесткость и маршрутизацию коммуникаций. Четвертая ось – не цель сама по себе, а инструмент: правильно выбранная схема установки превращает ее из просто привода вращения в реальный множитель производительности.
