Оснастка для 4-й оси: как превратить поворотный стол в систему быстрой и точной переналадки. Часть 1

Крепления, оснастка и приспособления для 4-й оси

Быстросменные оправки на центральной посадке

Многие индексаторы и поворотные столы имеют центральный конус или цилиндрическую цапфу – идеальный элемент для построения быстросменной системы. Логика проста: под эту посадку изготавливаются несколько оправок-носителей, каждая из которых превращается в мини-паллету для мелких деталей. Одну оправку сняли, другую установили – и новая партия уже на столе. Особенно эффективно работает исполнение в виде «барабана»: цилиндр с равномерно расположенными посадочными площадками позволяет ориентировать заготовку к инструменту нужной стороной без дополнительных переустановок. Прорезь в прижимной шайбе и болт, который достаточно провернуть на четверть оборота, превращают демонтаж и установку в быструю операцию, а не в отдельный этап переналадки.

Пневмозажимы: автоматизация на уровне станка

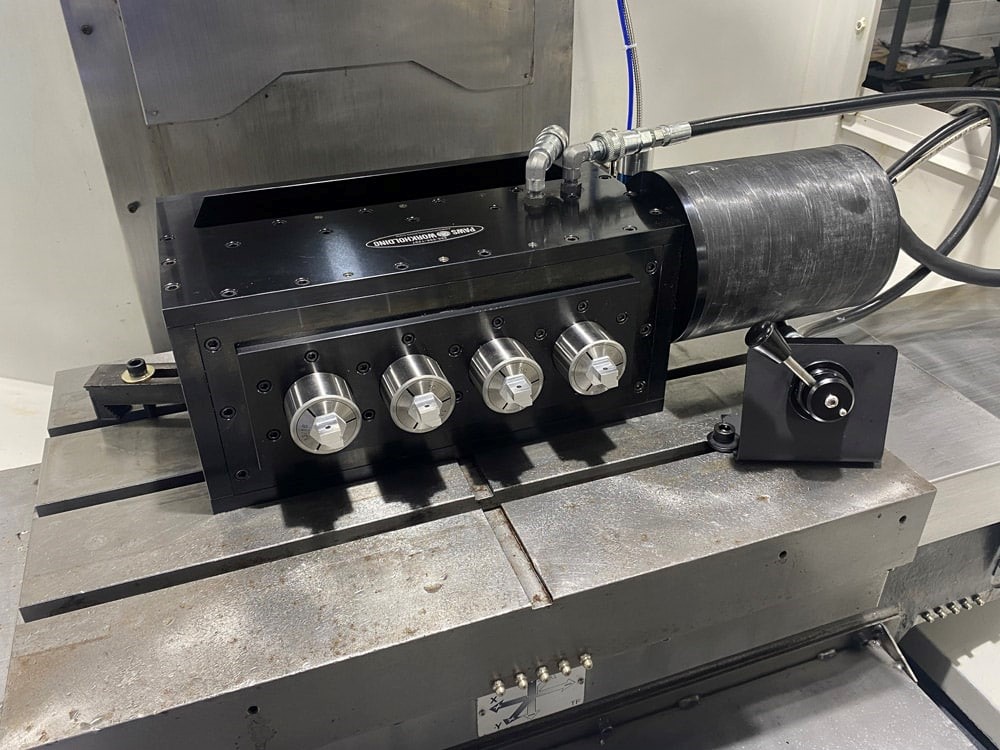

В высокопроизводительных задачах механические решения дополняются пневматикой. Поворотная ось с пневмозажимом, выведенным на лицевую плиту, позволяет фиксировать и отпускать заготовку без применения ключей и воротков – по команде стойки или педали. Рычаг ручной разблокировки, расположенный сбоку, полезен на этапе отладки и дает возможность оперативно изменить установку без вмешательства в пневмосхему. Важно заранее предусмотреть подвод воздуха через вращающийся ввод или сбоку, чтобы шланги не попадали в зону резания и не ограничивали поворот.

«Нависающая» компоновка для крупногабаритных деталей

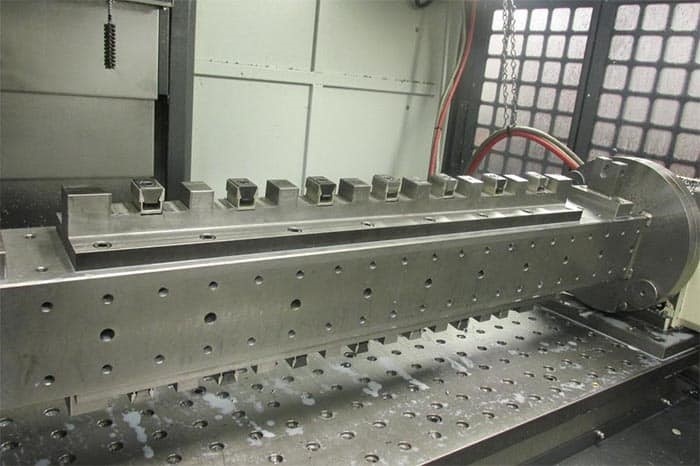

Когда габариты детали превышают диаметр лицевой плиты, выручает «нависающая» компоновка: крепежная плита тянется от поворотника к задней бабке и использует весь ход станка по осям X/Z. Чтобы такая балка работала корректно, ее опирают на упорный подшипник задней бабки и фиксируют в замке без люфта. Заводские решения часто объединяют запираемую плиту и приводимый рычагом штифт, входящий в зацепление с радиально-упорным подшипником. В итоге получаем жесткую систему с контролируемым усилием прижима и предсказуемой повторяемостью. Для безопасности и удобства добавляют скользящий клиновой блок: пока шариковый штифт не защелкнулся, плита удерживается клином и не «падает» на оператора.

Шариковые замки и базирующие штифты для мгновенной смены оснастки

Для ускорения переналадки на подложке поворотной оси применяются шариковые замки с парой цилиндрических базирующих штифтов. Одно движение – и базовая плита с оснасткой заменяется на другую, подготовленную под следующую партию. Ключевая идея – вынести длительные операции за пределы станка: сборка, чистка, предварительная проверка выполняются на верстаке, а в зоне обработки остается только состыковать плиту и подтвердить нулевую точку щупом.

Цанговые зажимы 5C для круглых заготовок

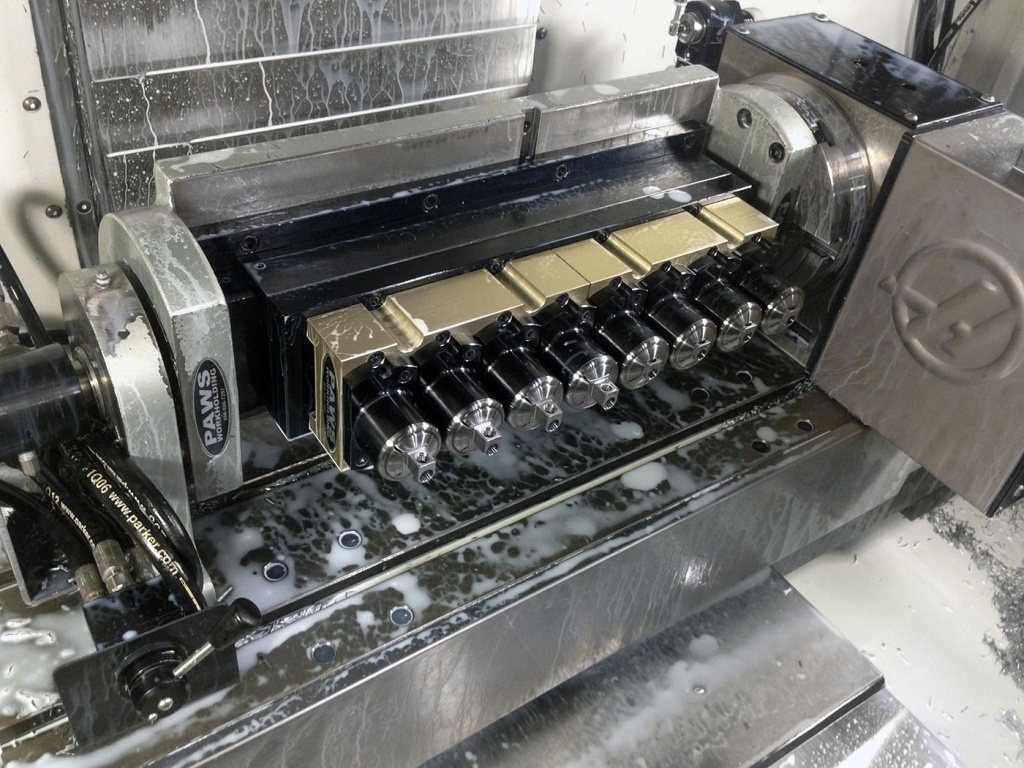

Для круглого прутка и мелких серий особенно удобны цанговые зажимы. Узел под стандарт 5C превращает 4-ю ось в универсальный держатель любых заготовок с подходящим диаметром и упорной поверхностью. Стопор цанги обеспечивает повторяемый вылет, а пневмопривод или механическая тяга – быстрое зажатие. Компактность такого узла освобождает пространство вокруг детали и облегчает доступ инструмента. В проектах, где обработка ведется с двух противоположных сторон, поворот на 180° и мгновенная блокировка/разблокировка позволяют реально сократить цикл без потери точности базирования.

Приспособления для 4-й оси с цангами

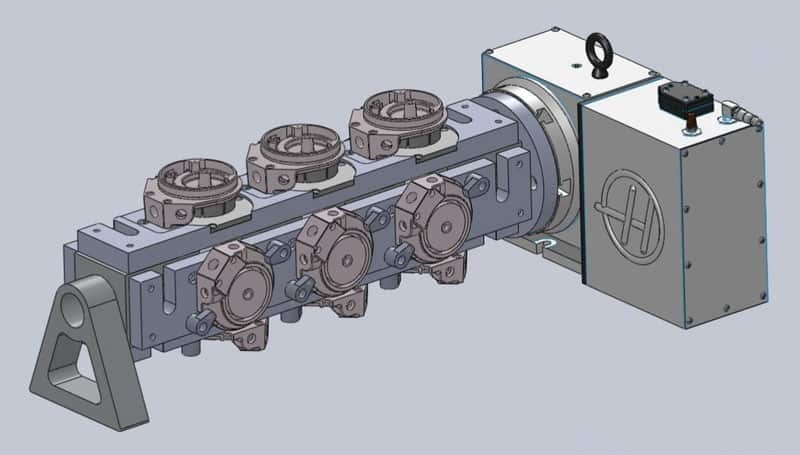

Плиты-основания и куб-оснастка для многопозиционной обработки

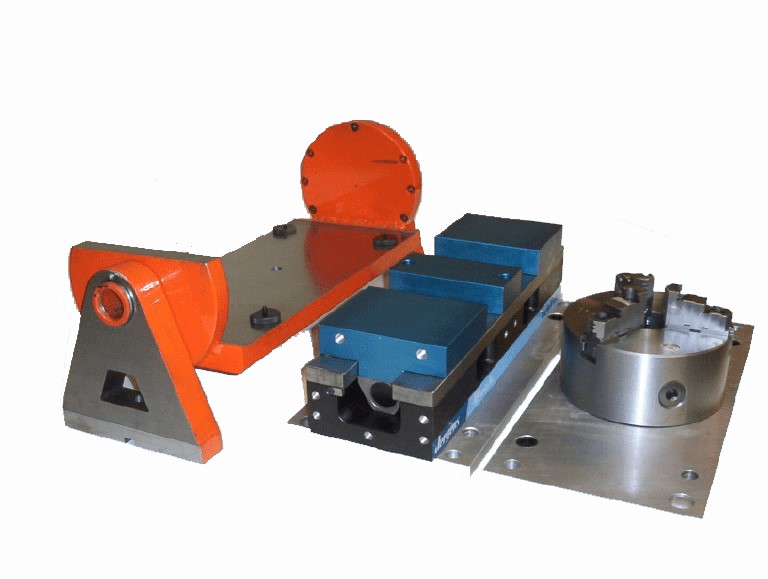

Плиты-основания– еще одно средство ускорения. Шлифованная цапфа обеспечивает жесткое и воспроизводимое базирование, а быстрые замки верхних плит позволяют под каждую номенклатуру заготовок иметь свою «сетку» отверстий, направляющих и упоров. На крупных центрах можно использовать куб-оснастку с многопозиционными тисками: поворот на 90° открывает новую грань, и оператор получает сразу три рабочие позиции без перестановки детали. Единственное, что необходимо учитывать, – масса и инерция. Большая оснастка с несколькими тисками требует пересчета ускорений и включения тормоза поворотной оси, иначе точность при резких индексированиях может пострадать.

Специализированные зажимы для сложных форм и мелких деталей

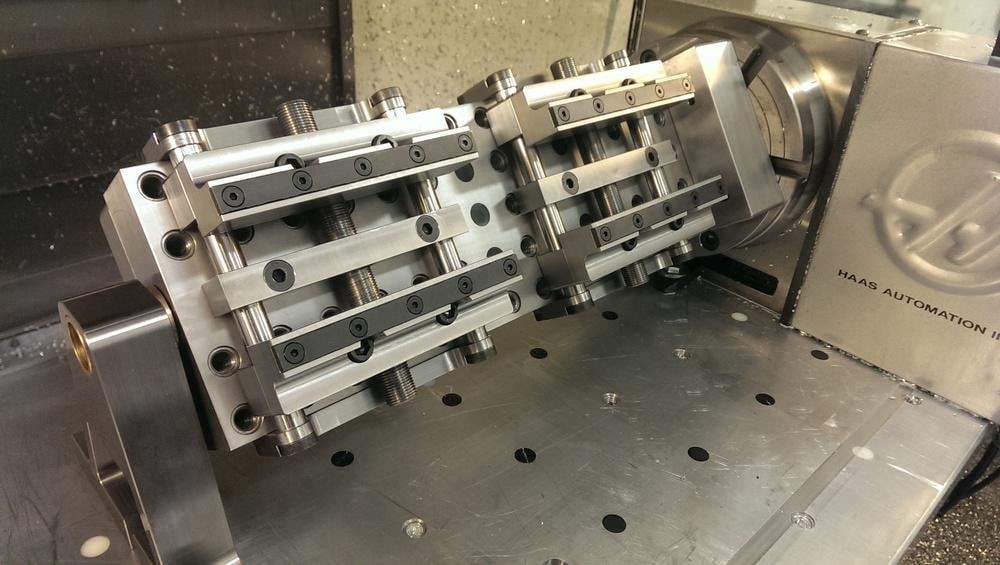

При серийной обработке мелких деталей классические винтовые прижимы уступают специализированным зажимам. Uniforce-типы максимально используют ограниченную площадь: клин уводит усилие вниз и вбок, открывая доступ к торцам и позволяя обрабатывать партии без перестановки. Для сложных форм, не допускающих опоры на плоские поверхности, применяются V-образные блоки с индивидуальными гидрозажимами: опора позиционирует цилиндрическую поверхность, а гидравлика фиксирует без перекоса и деформации. Подобные комплексные решения (например, Intellitool) особенно эффективны, когда важна повторяемость и минимальное участие оператора при большом числе однотипных мест.

Повторяемость вместо юстировки: как убрать человеческий фактор

Все эти идеи объединяет одно: повторяемое базирование и быстрый переход от партии к партии. Поэтому на уровне конструкции стоит закладывать штифты и посадочные элементы, исключающие человеческий фактор. Вместо долгой юстировки индикатором – фиксированная цапфа, штифтовая пара и механический замок; вместо поиска нуля «с нуля» – репер на плите и короткая проверка щупом. Чем меньше времени уходит на возвращение оснастки в исходное положение, тем стабильнее качество обработки при смене операторов и партий.

Эксплуатационные нюансы: балансировка, симуляция и прокладка коммуникаций

Есть и эксплуатационные нюансы, напрямую влияющие на ресурс и качество. Поворотная ось чувствительна к небалансированной нагрузке: если одна сторона «тяжелее», тормозу и мотору приходится компенсировать момент инерции, и при резком индексировании возможен микроперемещение. Решение простое – контргруз или симметричное расположение тисков и зажимов. В CAM-модели полезно учитывать габаритную «тень» оснастки: свесы, рычаги, штуцеры и шланги должны отображаться в симуляции так же, как их «видит» шпиндельная бабка. Подвод воздуха и СОЖ лучше вести кратчайшим безопасным маршрутом и фиксировать скобами, чтобы при повороте не образовывалась петля, способная зацепить вращающийся инструмент.

И, наконец, доступ инструмента – чем больше граней открывается при повороте, тем внимательнее нужно работать с длиной инструмента и стратегиями подхода. Длинные фрезы и сверла менее устойчивы: люфт, вибрации и отдача на входе в жесткий зажим становятся заметнее. Здесь помогают связка «жесткий держатель + минимальный вылет + тормоз оси» и аккуратные режимы на входных участках траектории, пока траектория не вышла на устойчивую опору.

Экосистема оснастки: когда «железо» работает на вас

Хорошая оснастка для 4-й оси – это не одна универсальная плита, а целая экосистема. Быстросменные оправки на центральной посадке, шариковые замки и фиксирующие штифты для повторяемости, цанговые блоки 5C для круглых заготовок, пневмо- и гидрозажимы там, где счет идет на секунды, задняя бабка с упорным подшипником для длинных сборок, клиновые фиксаторы и продуманная прокладка коммуникаций – каждый элемент в отдельности дает экономию, а вместе они превращают поворотную ось в по-настоящему производительный инструмент. Это как раз тот случай, когда «железо» работает на вас: меньше лишних действий, меньше риска ошибок, больше стабильной обработки от первой детали до последней.
